Назначение и область применения

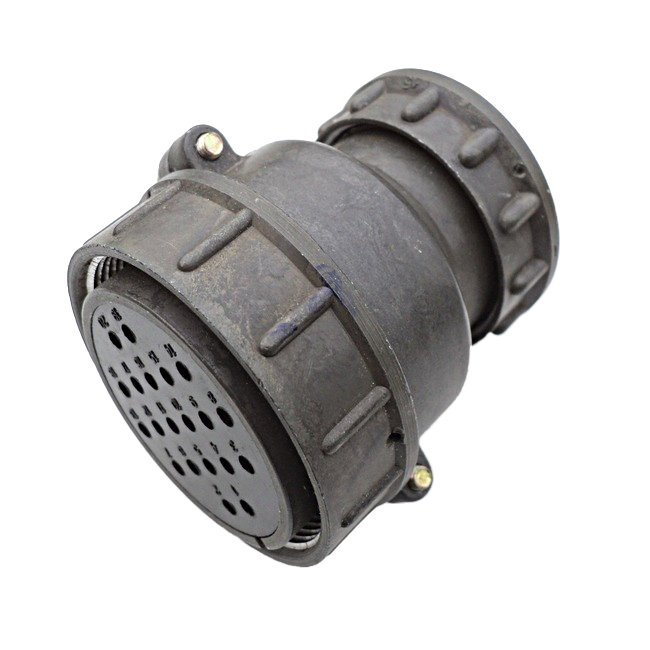

СШР48У20ЭШ2 — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей СШР, предназначенная для использования в электрических цепях постоянного и переменного тока. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, рассчитанного на работу при напряжении до 850 В и частотах переменного тока до 3 МГц.

Изделие входит в комплекты с вилками СШР и СШРГ и обеспечивает сочленение кабельной части с приборной частью посредством резьбового соединения с одношпоночной поляризацией корпусов. Такая конструкция исключает ошибочное соединение и гарантирует правильную ориентацию контактов при монтаже, что особенно важно в многоконтактных системах с плотной компоновкой.

Соединитель рассчитан на многократные сочленения-расчленения — до 500 циклов, а также устойчив к синусоидальной вибрации и механическим ударам с ускорением до нескольких тысяч метров в секунду в квадрате. Это позволяет использовать розетку в условиях повышенных вибрационных и ударных нагрузок, характерных для промышленного оборудования, транспортных систем и аппаратуры специального назначения.

Технические особенности и конструкция

Розетка СШР48У20ЭШ2 выполнена в корпусе условного размера 48 и оснащена угловым патрубком, что соответствует конструктивному исполнению кабельной части с индексом У. Угловое расположение патрубка позволяет экономить монтажное пространство и удобно прокладывать кабель в стеснённых условиях, где прямое подключение затруднено.

Соединитель содержит 20 контактов диаметром 2,5 мм. Контакты в розетке выполнены по типу Ш, то есть являются кабельными контактами розетки. Покрытие контактов — серебро по никелю, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик при многократных коммутациях. Крепление проводов выполняется пайкой; хвостовики контактов допускают подключение проводов сечением до 3 мм в квадрате, при этом количество перепаек не должно превышать трёх.

Вид гайки патрубка обозначен индексом Э и предназначен для экранированного кабеля. Это позволяет использовать изделие в цепях, где требуется защита от электромагнитных помех и сохранение целостности экранирующей оплётки кабеля.

Электрические параметры

• Максимальный рабочий ток на один контакт — до 20 А.
• Суммарный рабочий ток — до 300 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Рабочее напряжение — до 850 В.
• Диапазон рабочих частот переменного тока — до 3 МГц.

Условия эксплуатации

Соединитель относится к негерметичному исполнению с климатическим исполнением УХЛ. Рабочий диапазон температур составляет примерно от минус 60 до плюс 70 градусов Цельсия, что позволяет применять изделие как в условиях холодного климата, так и в отапливаемых помещениях. Негерметичное исполнение предполагает эксплуатацию внутри корпусов аппаратуры или в помещениях, где отсутствует прямое воздействие влаги и агрессивных сред.

Расшифровка обозначения

Маркировка СШР48У20ЭШ2 содержит информацию о конструктивных особенностях соединителя:

• СШР — тип соединителя.
• 48 — условный размер корпуса.
• У — конструктивное исполнение кабельной части: розетка с угловым патрубком.
• 20 — количество контактов (20 штук, диаметром 2,5 мм).
• Э — вид гайки патрубка для экранированного кабеля.
• Ш — контакты в розетке (кабельная розетка).
• 2 — обозначение условного сочетания (типа контактной системы).

Применение в аппаратуре

Благодаря сочетанию высокой токовой нагрузки, устойчивости к механическим воздействиям и широкому температурному диапазону, розетка СШР48У20ЭШ2 востребована в аппаратуре, где требуется надёжное разъёмное соединение с большим количеством цепей. Изделие применяется в составе кабельных сборок и жгутов, обеспечивая подключение приборных блоков к внешним устройствам. Угловой патрубок облегчает монтаж в ограниченном пространстве, а резьбовое соединение корпусов обеспечивает плотное и стабильное сочленение, исключающее самопроизвольное разъединение при вибрации.

Соединитель подходит для использования в составе электротехнического оборудования, измерительных комплексов, источников питания, распределительных устройств и других систем, где требуется коммутация силовых и сигнальных цепей с высокими токами. Наличие экранированной гайки патрубка позволяет применять розетку в цепях с экранированными кабелями, снижая уровень наводок и повышая помехозащищённость соединения.
