Назначение и область применения

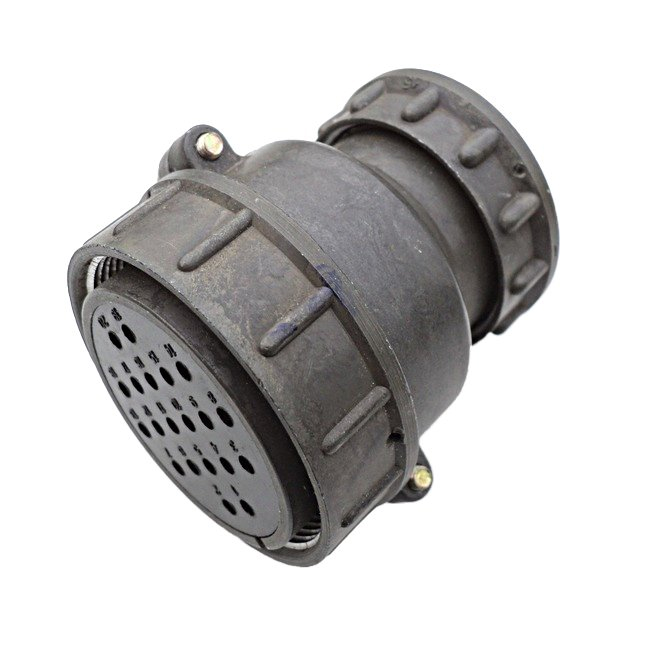

СШР48У20ЭШ2 представляет собой цилиндрический низкочастотный разъём советского и российского производства, предназначенный для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие используется как кабельная розетка с угловым патрубком, рассчитанная на подключение экранированного кабеля. Соединитель обеспечивает коммутацию электрических цепей постоянного и переменного тока и применяется в блочной, измерительной, связной и промышленной аппаратуре, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех.

Конструкция с угловым отводом кабельного ввода упрощает монтаж в условиях ограниченного пространства и позволяет аккуратно прокладывать экранированный кабель вдоль корпуса оборудования. Розетка рассчитана на резьбовое сочленение с ответной частью, что обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические характеристики

Соединитель оснащён 20 контактами диаметром 2,5 мм с серебряным покрытием. Такое исполнение контактных элементов снижает переходное сопротивление и повышает стойкость к окислению в процессе длительной эксплуатации. Рабочий ток достигает 20 А, максимальное рабочее напряжение составляет 850 В. Монтаж проводов выполняется методом пайки, допустимое сечение подключаемых проводников — до 3 мм².

Электрические параметры изделия:

• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество контактов — 20;
• диаметр контактов — 2,5 мм;
• покрытие контактов — серебро;
• тип сочленения — резьбовое;
• способ монтажа — пайка.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременный перегрев контактов до плюс 110 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также одиночные ударные воздействия с ускорением до 5000 м/с². Ресурс составляет 500 циклов соединений, наработка — 1000 часов, срок хранения достигает 25 лет.

Условия эксплуатации и конструктивные особенности

Климатическое исполнение УХЛ позволяет применять разъём как внутри помещений, так и снаружи, при условии защиты от прямого попадания пыли и влаги. Изделие работает при пониженном атмосферном давлении до 1,33×10⁻⁴ Па и относительной влажности воздуха до 98 процентов при температуре плюс 25 градусов Цельсия.

Габаритные размеры соединителя составляют приблизительно 93,6 на 82,4 на 59,5 мм, масса — около 104 г. Компактные размеры и умеренная масса позволяют устанавливать разъём в аппаратуре с высокой плотностью монтажа. Угловой патрубок обеспечивает удобный вывод экранированного кабеля и снижает механическую нагрузку на место пайки контактов.

Соединитель относится к категории СШР48 и имеет артикул 8548. Благодаря сочетанию широкого температурного диапазона, высокой коммутируемой мощности и стойкости к механическим воздействиям, СШР48У20ЭШ2 подходит для применения в стационарной и подвижной радиоэлектронной аппаратуре, лабораторном оборудовании и промышленных системах, где требуется долговечное разъёмное соединение экранированных цепей.
