Назначение соединителя

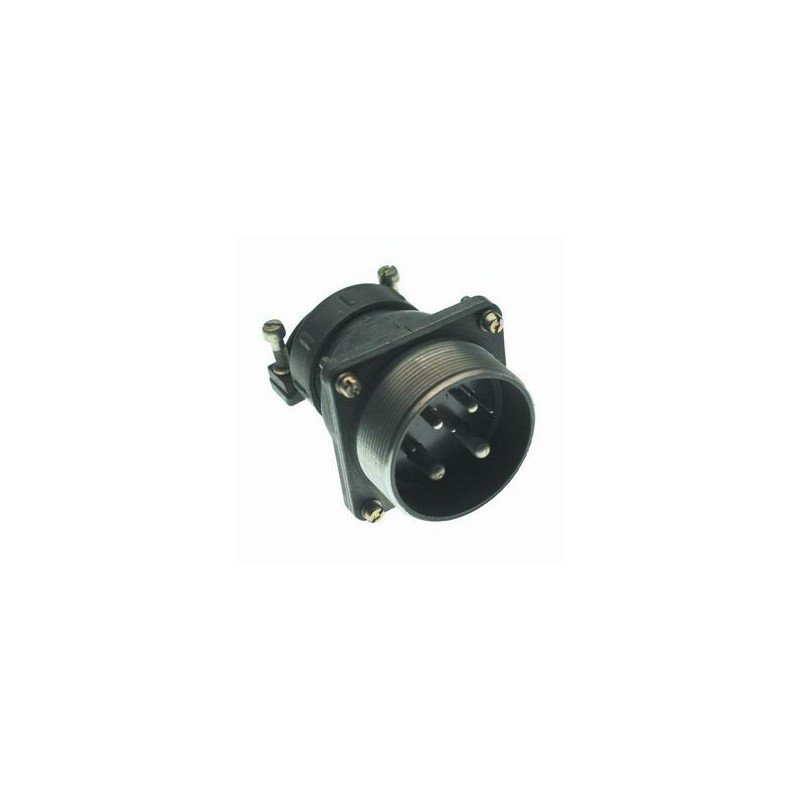

СШР48У20ЭГ2Н (вилка) относится к серии СШР — негерметичных электрических соединителей, предназначенных для коммутации цепей постоянного и переменного тока частотой до примерно 3 МГц при напряжении до порядка 850 В. Изделие применяется там, где требуется надёжное разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения без потери качества контакта.

Данный экземпляр имеет приёмку «5» и год выпуска 93, что указывает на принадлежность к изделиям, прошедшим установленный приёмочный контроль. Артикул позиции — 41087, категория — СШР48. Производитель в данных о товаре не указан.

Расшифровка обозначения

Маркировка соединителя построена по принятой для серии СШР схеме и позволяет определить основные конструктивные признаки изделия без обращения к чертежу.

• СШР — тип соединителя, силовой штыревой разъём серии СШР.
• 48 — условный размер корпуса, определяющий габариты и геометрию посадки.
• У — кабельная часть с угловым патрубком.
• 20 — количество контактов в соединителе.
• Э — исполнение для экранированного кабеля: кожух с пайкой экрана кабеля в патрубок.
• Г — вилка, то есть часть со стороны штыревых контактов.
• 2 — вариант сочетания контактов, конкретный набор диаметров и их расположение.
• Н — признак исполнения, зафиксированный в обозначении изделия.

Указание «ВИЛКИ» в названии подтверждает, что поставляется штыревая часть соединителя, сопрягаемая с соответствующей розеткой серии.

Технические характеристики

Рабочий ток составляет порядка 20 А на соединитель. Максимальная токовая нагрузка на одиночный контакт не превышает примерно 35 А и зависит от диаметра конкретного контакта.

Монтаж выполняется пайкой проводов непосредственно к контактам. Количество допустимых перепаек, как правило, ограничено и не превышает 3 раз. Сочленение с розеткой резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение.

Контакты, как правило, имеют серебряное покрытие. Переходное сопротивление контакта не превышает примерно 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Ресурс изделия рассчитан на несколько сотен и тысяч сочленений и расчленений, а также на длительный срок сохраняемости порядка 20–25 лет при хранении и нормальной эксплуатации.

Условия эксплуатации

Температурный диапазон работы обычно составляет от минус 60 до плюс 60…70 °C. Возможна кратковременная работа при более высоких температурах с учётом перегрева контактов.

Климатическое исполнение — УХЛ, изделие рассчитано на внутренний монтаж. Для наружного применения требуется дополнительная защита от пыли и воды. Соединитель выдерживает синусоидальную вибрацию до 5000 Гц, одиночные удары до порядка 5000 м/с², многократные удары и линейные нагрузки повышенных уровней.

Конструктивные особенности и применение

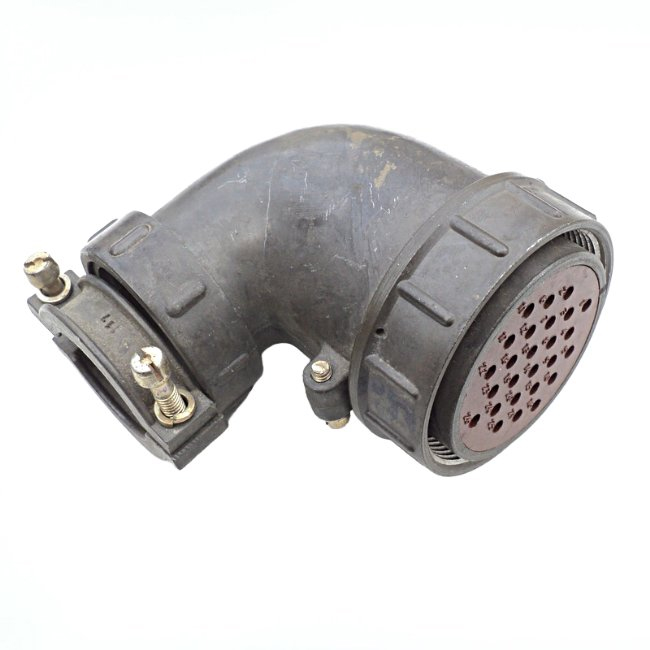

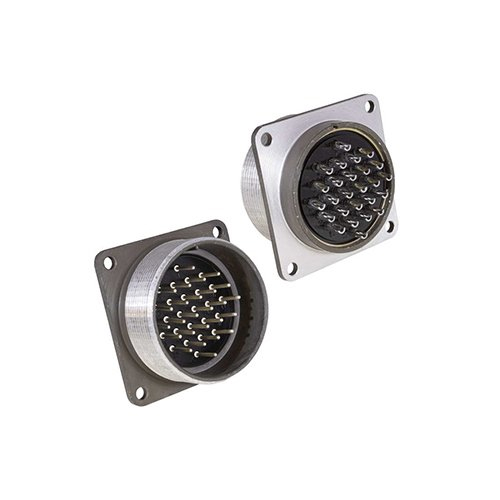

Корпусы изготавливаются из металла. Конструкция включает патрубок для кабеля с угловым выходом, что удобно при монтаже в ограниченных пространствах, когда прямой вывод жгута невозможен. Исполнение для экранированного кабеля предусматривает пайку экрана в патрубок, что снижает уровень помех и обеспечивает устойчивую работу цепей в условиях электромагнитных воздействий.

Вилка применяется в составе кабельных сборок и жгутов промышленного, приборного и стендового оборудования, где требуется соединение до двадцати цепей с возможностью периодического разъединения. Для подбора ближайшего аналога по типу контактов и габаритам необходимо учитывать конкретное оборудование, в котором предполагается использование изделия.
