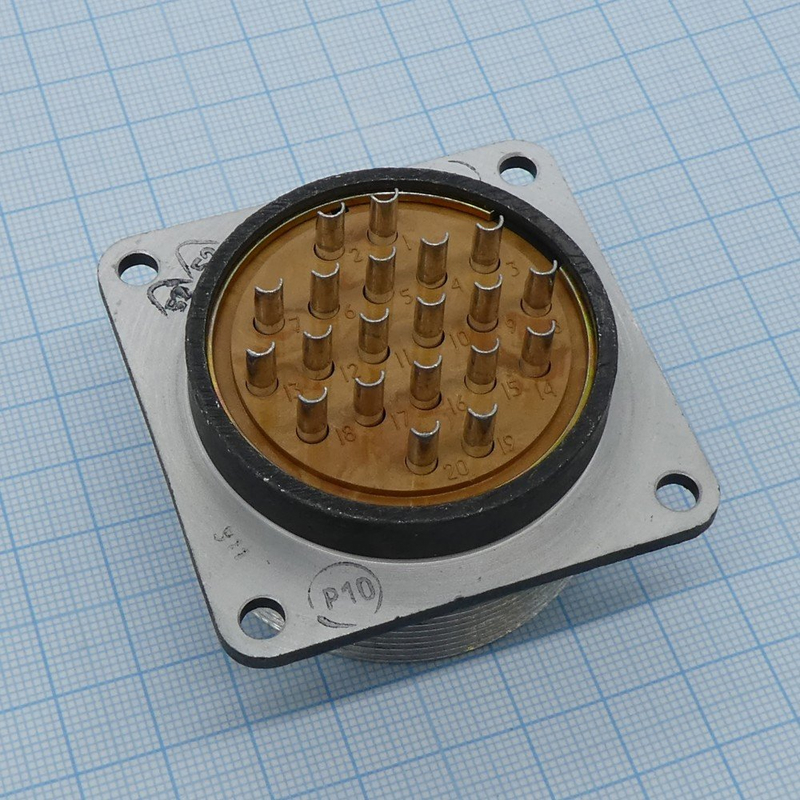

Назначение и область применения

СШР48У20ЭГ2Н представляет собой кабельную розетку цилиндрического низкочастотного негерметичного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель рассчитан на внутреннее применение в климатическом исполнении УХЛ и используется в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленной автоматики и других систем, где требуется надёжное разъёмное соединение экранированных кабелей.

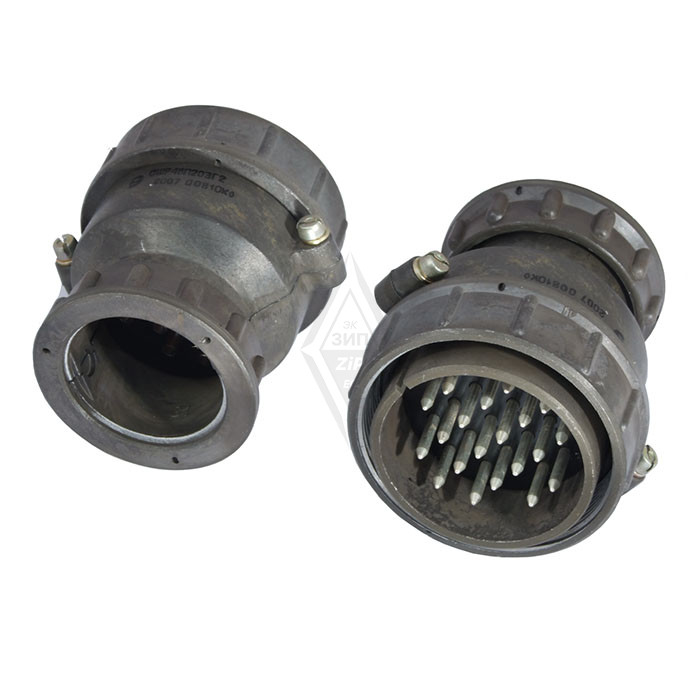

Конструктивно изделие состоит из двух ответных частей — вилки и розетки, что обеспечивает удобный монтаж и оперативное подключение линий связи. Розетка ориентирована на монтаж с экранированным кабелем, а наличие гайки для экранированного кабеля в конструкции подтверждает её пригодность для работы в условиях, требующих защиты сигнальных цепей от внешних электромагнитных помех.

Расшифровка обозначения

Маркировка СШР48У20ЭГ2Н содержит полную информацию о конструктивных особенностях соединителя:

• СШР — тип соединителя (цилиндрический низкочастотный);
• 48 — условный размер корпуса;
• У — угловой патрубок кабельной части;
• 20 — количество контактов;
• Э — наличие гайки для экранированного кабеля;
• Г — розетка в кабельной части;
• 2 — сочетание контактов;
• Н — покрытие контактов никелем.

Подтверждённые особенности конструкции

Соединитель оснащён двадцатью контактами с никелевым покрытием, что обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления. Угловой патрубок кабельной части позволяет прокладывать кабель под углом, экономя пространство в местах с ограниченным доступом и снижая механическую нагрузку на место ввода кабеля. Гайка для экранированного кабеля обеспечивает надёжную фиксацию экрана и сохраняет целостность экранирования в точке соединения.

Изделие рассчитано на ток до 35 А на контакт. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что гарантирует низкие потери сигнала и высокую электробезопасность.

Эксплуатационные параметры

Рабочий диапазон температур соединителя составляет от минус 60 до плюс 70 градусов Цельсия, что позволяет применять его в жёстких климатических условиях. Конструкция выдерживает до 500 сочленений-расчленений, а минимальная наработка составляет 1000 часов. Срок хранения изделия достигает 25 лет.

Соединитель устойчив к механическим воздействиям: он выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении 30 g, ударные нагрузки с ускорением до 1000 g, а также пониженное атмосферное давление до 10 в минус шестой степени миллиметров ртутного столба. Эти характеристики подтверждают пригодность изделия для эксплуатации в аппаратуре, подверженной значительным вибрационным и ударным воздействиям.

Особенности монтажа и эксплуатации

Розетка предназначена для внутреннего применения в климатическом исполнении УХЛ, что соответствует условиям умеренного и холодного климата при размещении внутри помещений или защищённых объёмов. Монтаж осуществляется с использованием экранированного кабеля, при этом конструкция обеспечивает надёжный контакт экрана с корпусом через специальную гайку.

Благодаря сочетанию углового патрубка, кабельного исполнения и гайки для экрана соединитель удобен при построении распределённых систем, где требуется подвод кабеля под углом к плоскости установки. Изделие может применяться в составе многоконтактных линий передачи сигналов и питания внутри радиоэлектронных стоек, приборных шкафов и аналогичного оборудования.
