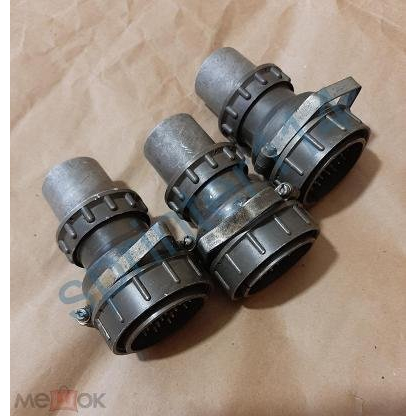

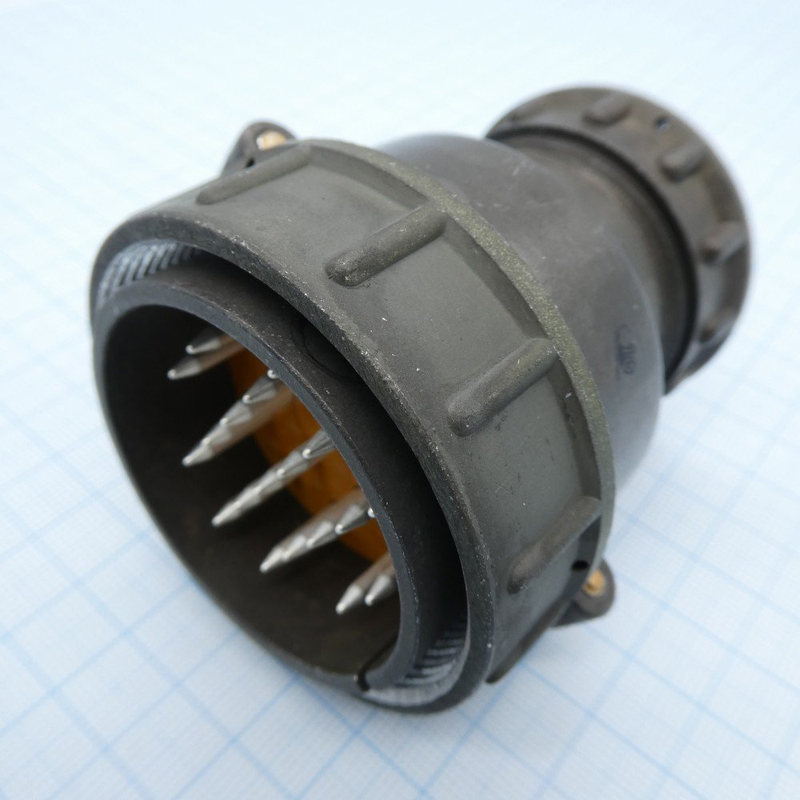

СШР48У20ЭГ2 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 10 шт.

2021 5: 10 шт

Технические характеристики

СШР48У20ЭГ2 ВИЛКИ

Расшифровка обозначения

СШР — тип цилиндрического низкочастотного соединителя.
48 — условный размер корпуса (диаметр).
У — угловой патрубок на кабельной части.
20 — количество контактов.
Э — предназначена для экранированного кабеля.
Г — вилка (кабельная часть).
2 — код сочетания контактов.

Основные технические параметры

Количество контактов — 20, диаметр контактных стержней обычно 2,5 мм.
Максимальный рабочий ток на один контакт — до 20 А; общий ток на соединитель может составлять несколько сотен ампер, в зависимости от конструкции и ТУ.
Максимальное рабочее напряжение — до 850 В постоянного и переменного тока частотой до примерно 3 МГц.
Сопротивление контактов — не более единиц миллизом, сопротивление изоляции — порядка нескольких гигаом в нормальных условиях.

Условия применения и устойчивость

Климатическое исполнение — УХЛ, допускается использование как внутри, так и снаружи помещений при защите от воды и пыли.
Рабочий диапазон температур типично от около −60 до +85 °C, с относительной влажностью до 98% при +25 °C.
Рассчитана на механические нагрузки: вибрация с ускорением до порядка 300 м/с², одиночные удары до нескольких тысяч м/с², а также сниженное атмосферное давление вплоть до 10⁻⁶ мм рт. ст., что позволяет использовать изделие в аппаратуре, испытывающей значительные внешние воздействия.

Мы можем подробнее разобрать совместимость с конкретными розетками СШР или особенности монтажа в кабель.

Описание

Назначение и область применения

СШР48У20ЭГ2 — это кабельная цилиндрическая вилка из серии соединителей СШР, предназначенная для работы в низкочастотных электрических цепях постоянного и переменного тока. Изделие относится к негерметичным экранированным разъёмам общего назначения, которые широко применяются в радиоэлектронной аппаратуре, промышленной технике, измерительных системах и устройствах связи. Конструкция вилки рассчитана на соединение с ответными розетками серии СШР48 и обеспечивает надёжный разъёмный контакт при передаче электрических сигналов и питания.

Благодаря угловому патрубку вилка удобна для монтажа в условиях ограниченного пространства, когда кабель необходимо выводить под углом к оси соединителя. Изделие ориентировано на профессиональное применение в аппаратуре, где требуется частая коммутация, устойчивость к вибрациям и стабильность электрических параметров.

Расшифровка обозначения

Маркировка СШР48У20ЭГ2 содержит полную информацию о конструкции и назначении изделия:

СШР — тип цилиндрического низкочастотного соединителя;
48 — условный размер корпуса, определяющий диаметр присоединительной части;
У — угловой патрубок на кабельной части;
20 — количество контактов;
Э — исполнение для экранированного кабеля;
Г — вилка, то есть кабельная часть соединителя;
2 — код сочетания контактов, определяющий схему расположения и назначение контактных элементов.

Такая система обозначений позволяет точно идентифицировать изделие и подобрать совместимую ответную часть без обращения к дополнительной документации.

Основные технические параметры

Изделие оснащено двадцатью контактами, диаметр контактных стержней которых обычно составляет 2,5 мм. Максимальный рабочий ток на один контакт достигает 20 А, при этом суммарный ток на соединитель может составлять несколько сотен ампер в зависимости от конкретного сочетания контактов и требований технических условий. Максимальное рабочее напряжение составляет до 850 В постоянного и переменного тока при частоте до приблизительно 3 МГц.

Электрические характеристики контактной группы обеспечивают низкое переходное сопротивление — не более единиц миллиом, а сопротивление изоляции в нормальных климатических условиях составляет порядка нескольких гигаом. Такие параметры гарантируют стабильную передачу сигналов и минимальные потери в местах соединения.

Устойчивость к внешним воздействиям

Климатическое исполнение УХЛ допускает эксплуатацию изделия как внутри помещений, так и снаружи при условии защиты от прямого попадания воды и пыли. Рабочий диапазон температур типично лежит в пределах от приблизительно минус 60 до плюс 85 градусов Цельсия. Допускается работа при относительной влажности воздуха до 98 процентов при температуре плюс 25 градусов Цельсия.

Конструкция вилки рассчитана на значительные механические нагрузки. Изделие выдерживает вибрационные воздействия с ускорением до порядка 300 метров на секунду в квадрате, одиночные удары с ускорением до нескольких тысяч метров на секунду в квадрате, а также пониженное атмосферное давление вплоть до 10 в минус шестой степени миллиметров ртутного столба. Это позволяет применять соединитель в аппаратуре, работающей в условиях выраженных внешних воздействий, включая бортовое оборудование и промышленные установки.

Особенности конструкции и совместимость

Кабельная вилка СШР48У20ЭГ2 предназначена для установки на экранированный кабель. Угловой патрубок обеспечивает удобный вывод кабеля и уменьшает габаритную длину соединения в стеснённых монтажных условиях. Корпус изделия выполнен из материалов, обеспечивающих механическую прочность и защиту контактной группы от повреждений.

Вилка совместима с ответными кабельными и приборными розетками серии СШР48, имеющими соответствующее количество контактов и сочетание контактов. Артикул изделия — 80067. Каталожная информация подтверждает комплектность поставки: 10 штук в упаковке, что удобно для серийного производства и планового обслуживания оборудования.
