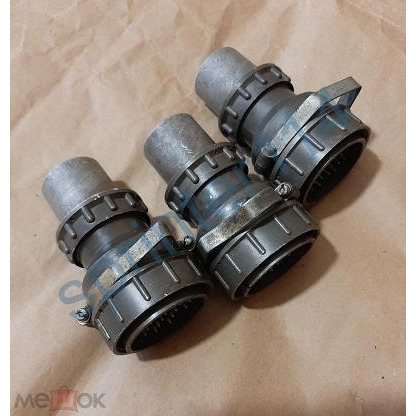

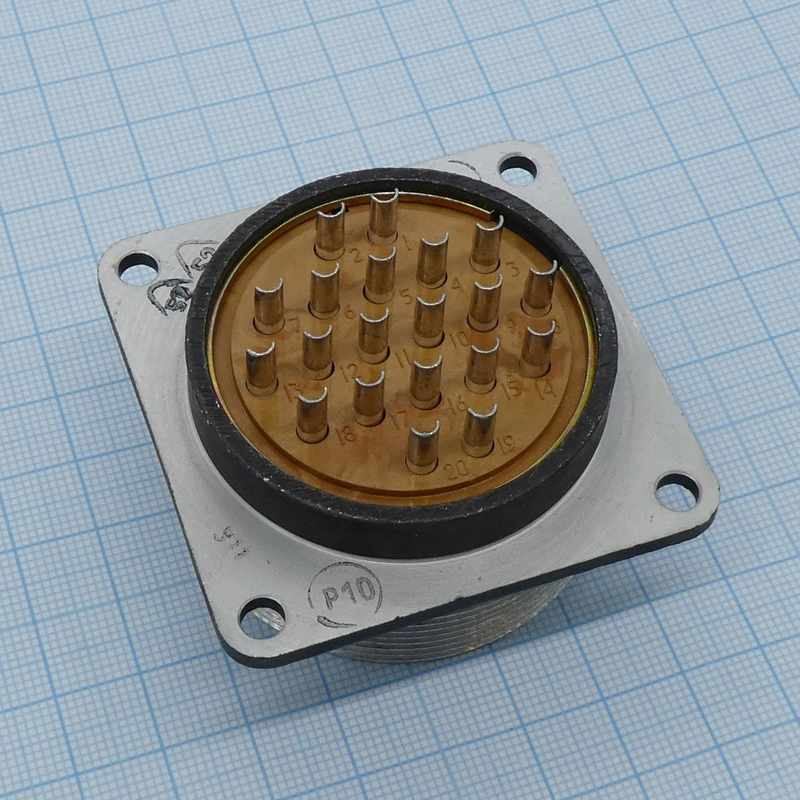

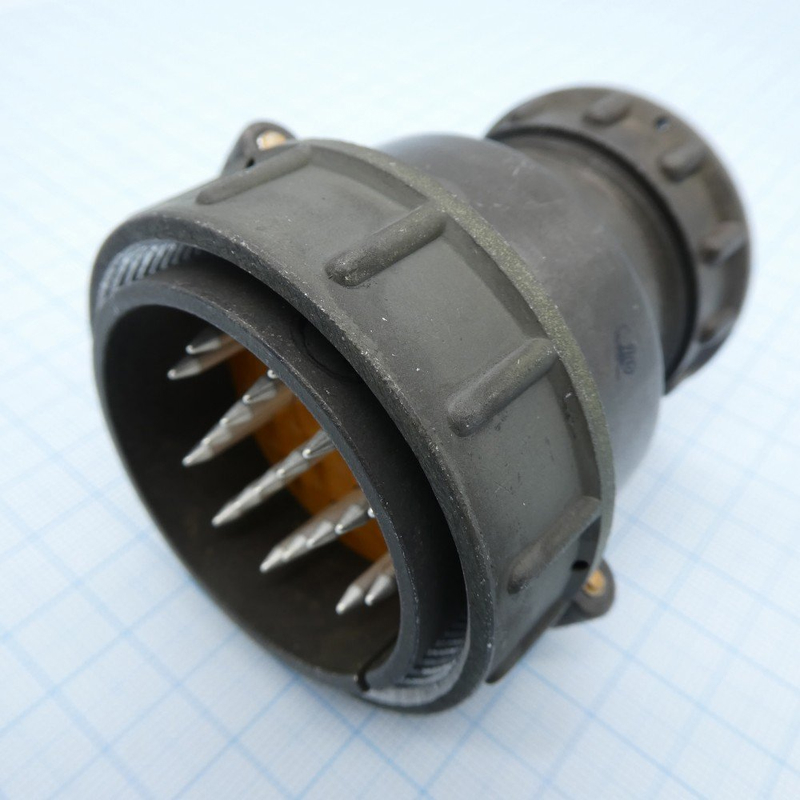

СШР48У20ЭГ2 ВИЛКИ «5»

Цена:

6700 ₽

Технические характеристики

СШР48У20ЭГ2 — это цилиндрический низкочастотный штепсельный разъём‑вилка серии СШР, предназначенная для подключения кабеля к стационарной аппаратуре (в том числе радио‑ и электронной). Ниже — основные технические и конструктивные особенности без упоминания цен.

СШР — тип соединителя (негерметичный цилиндрический штепсельный).
48 — условный размер корпуса.
У — угловое исполнение кабельного патрубка (подведение кабеля под углом к корпусу).
20 — количество контактов в вилке.
Э — гайка патрубка для экранированного кабеля с экраном.
Г — вилка (кабельная часть соединителя).
2 — комбинация/набор контактов по стандартной схеме серии СШР.

Максимальное рабочее напряжение постоянного и переменного тока — до 850 В.
Рабочая частота — до 3 МГц в цепях постоянного и переменного тока.
Максимальный ток на один контакт — до 20 А (встречается также указание до 35 А в зависимости от ТУ).
Сопротивление контактов — порядка 1–1,3 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Контакты диаметром 2,5 мм с серебряным покрытием.
Крепление и сочленение — резьбовое , вилка сопрягается с соответствующей розеткой серии СШР/СШРГ.
Максимальное сечение подключаемых проводников — до 3 мм² на хвостовике контакта.
Количество сочленений‑расчленений — не менее 500 циклов.

Исполнение климатическое — УХЛ (умеренно‑холодный, для внутреннего и наружного применения при защите от пыли и влаги).
Рабочий диапазон температур окружающей среды — примерно от −60 °C до +85…110 °C , с учётом перегрева контактов верхняя граница может достигать +110…115 °C.
Сохраняемость — не менее 15–25 лет в зависимости от конкретных ТУ.
Минимальная наработка — 1000 часов работы.

Описание

Назначение и область применения

СШР48У20ЭГ2 представляет собой цилиндрический низкочастотный штепсельный разъём-вилку серии СШР, предназначенный для подключения кабеля к стационарной аппаратуре, в том числе радио- и электронной. Изделие применяется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция ориентирована на использование в составе соединительных линий, где требуется надёжное разъёмное сочленение с ответной розеткой серии СШР или СШРГ.

Разъём допускает эксплуатацию в умеренно-холодных климатических условиях (исполнение УХЛ) как внутри помещений, так и вне их при обеспечении защиты от пыли и влаги. Рабочий диапазон температур окружающей среды составляет примерно от минус 60 градусов Цельсия до плюс 85–110 градусов Цельсия, а с учётом перегрева контактов верхняя граница может достигать плюс 110–115 градусов Цельсия.

Конструктивные особенности

Маркировка изделия отражает его ключевые конструктивные признаки:

СШР — тип соединителя, негерметичный цилиндрический штепсельный;
48 — условный размер корпуса;
У — угловое исполнение кабельного патрубка, при котором кабель подводится под углом к корпусу;
20 — количество контактов в вилке;
Э — гайка патрубка для экранированного кабеля с экраном;
Г — вилка, то есть кабельная часть соединителя;
2 — комбинация или набор контактов по стандартной схеме серии СШР.

Крепление и сочленение с ответной частью осуществляется резьбовым способом. Контакты диаметром 2,5 мм имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Максимальное сечение подключаемых проводников на хвостовике контакта составляет до 3 мм².

Электрические параметры и надёжность

Изделие рассчитано на максимальное рабочее напряжение постоянного и переменного тока до 850 В. Максимальный ток на один контакт достигает 20 А, при этом в зависимости от конкретных технических условий встречается указание до 35 А. Сопротивление контактов находится на уровне порядка 1–1,3 мОм, что способствует малым потерям в точке соединения. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Разъём рассчитан на длительную эксплуатацию: количество сочленений-расчленений составляет не менее 500 циклов. Минимальная наработка — 1000 часов работы. Сохраняемость изделия составляет не менее 15–25 лет в зависимости от конкретных технических условий.

Комплектация и приёмка

Изделие поставляется с приёмкой «5», что подтверждает проведение контроля в соответствии с установленными требованиями к продукции данного типа. Вилка сопрягается с соответствующей розеткой серии СШР или СШРГ, что обеспечивает совместимость внутри серии при построении разъёмных соединений в составе аппаратуры.
