Назначение соединителя СШР48У20ЭГ2

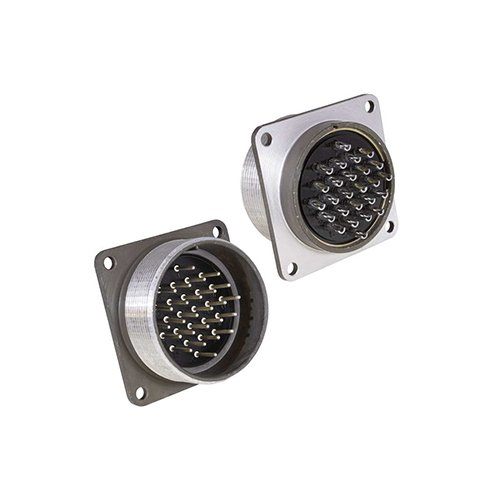

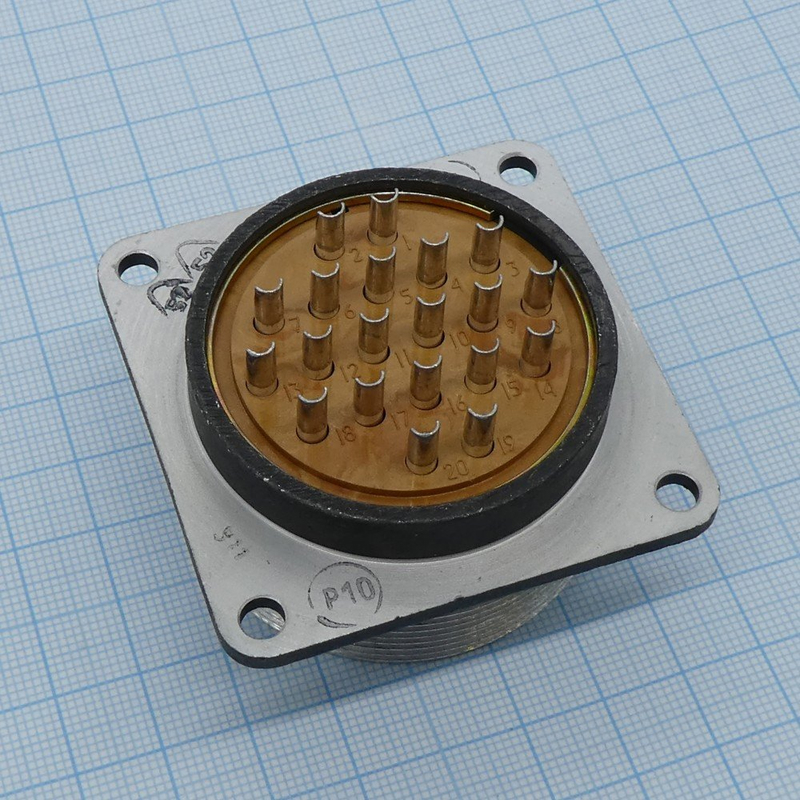

Соединитель СШР48У20ЭГ2 представляет собой кабельную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Устройство применяется для соединения и разъединения электрических цепей в различных узлах и блоках радиоэлектронной аппаратуры. Изделие относится к категории СШР48 и поставляется под артикулом 8545.

Данный соединитель широко используется в радиоэлектронной аппаратуре специального и общего назначения, обеспечивая надёжное соединение в условиях воздействия различных климатических факторов. Конструкция рассчитана на многократное сочленение и расчленение, что делает вилку удобной для применения в оборудовании, требующем периодического обслуживания или замены отдельных блоков.

Технические характеристики

Соединитель СШР48У20ЭГ2 обладает следующими подтверждёнными параметрами:

• Рабочий ток: 20 А.
• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Количество контактов: 20.
• Сопротивление контактов: 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Приведённые значения обеспечивают стабильную передачу электрических сигналов и питания в пределах рабочих режимов. Приёмка изделия соответствует классу «5», что подтверждает прохождение установленных проверок.

Конструкция и исполнение

Соединитель состоит из двух частей: вилки и розетки. Вилки могут быть как блочными (приборными), так и кабельными. Блочная часть изготавливается без патрубков, в то время как кабельная часть может иметь прямой или угловой патрубок. Сочленение соединителей осуществляется резьбовым методом с одношпоночной поляризацией корпусов.

Такая схема соединения исключает неправильную стыковку контактов и повышает надёжность фиксации в сочленённом состоянии. Резьбовой метод обеспечивает плотное прилегание контактных групп и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Условия эксплуатации

СШР48У20ЭГ2 предназначен для работы в следующих условиях:

• Температура окружающего воздуха от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Смена температур с учётом перегрева контактов от минус 60 градусов Цельсия до плюс 110 градусов Цельсия.
• Атмосферное давление не менее 1,3 на 10 в минус четвёртой степени Па.

Расширенный температурный диапазон и устойчивость к пониженному давлению позволяют применять соединитель в аппаратуре, эксплуатируемой в сложных климатических условиях, включая высотное и наземное оборудование.

Применение

Соединитель СШР48У20ЭГ2 применяется в радиоэлектронных устройствах, где требуется разъёмное соединение с повышенной токовой нагрузкой и большим числом контактов. Благодаря запасу по количеству сочленений-расчленений и длительному сроку сохраняемости, вилка подходит как для серийной аппаратуры, так и для ремонтных нужд. Изделие обеспечивает стабильное сопротивление контактов на уровне 1 мОм и высокое сопротивление изоляции не менее 5000 МОм, что важно для цепей с чувствительными сигналами.

Применение кабельной вилки СШР48У20ЭГ2 оправдано в блоках питания, распределительных устройствах и межблочных соединениях, где требуется надёжная коммутация при токах до 20 А и напряжении до 850 В.
