Назначение и область применения

СШР48ПК26НШ2 «5» представляет собой цилиндрический низкочастотный соединитель приборного типа, разработанный для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц. Изделие рассчитано на эксплуатацию при напряжении до 850 В (амплитудное значение) и предназначено для использования в составе радиоэлектронной аппаратуры, контрольно-измерительных комплексов, промышленного оборудования и систем связи.

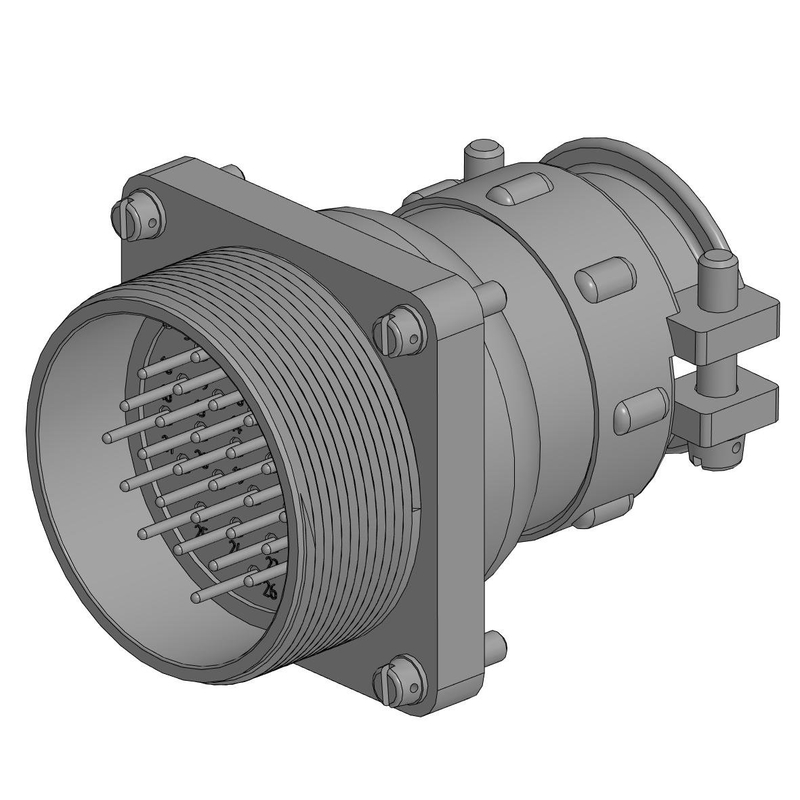

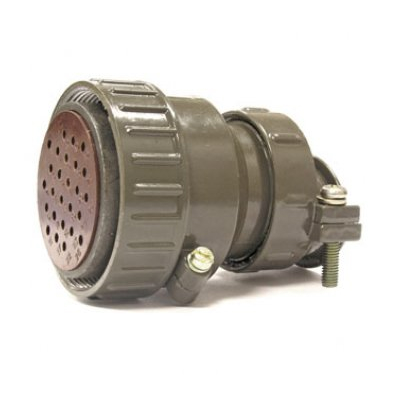

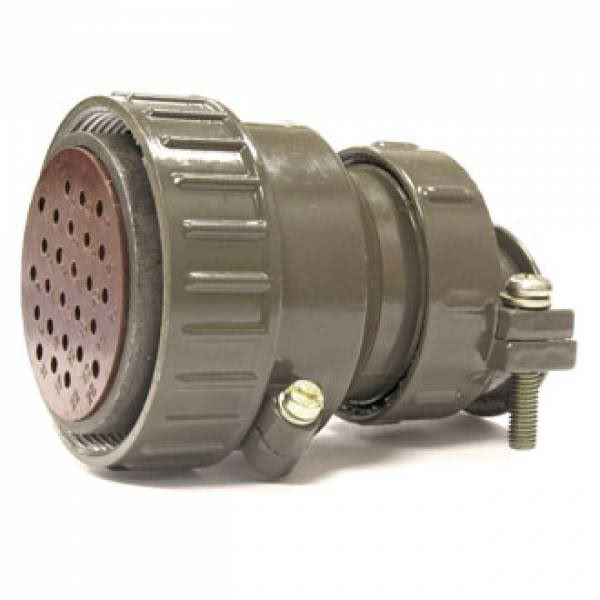

Конструктивное исполнение в виде приборной вилки с прямым патрубком обеспечивает установку соединителя на корпус устройства или распределительную панель. Наличие гайки для неэкранированного кабеля позволяет выполнять надёжное механическое крепление подводимого жгута без применения дополнительных фиксирующих элементов.

Соединитель применяется в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических линий с сохранением стабильных параметров контакта. Изделие подходит как для внутреннего монтажа в закрытых блоках, так и для наружного размещения при условии организации дополнительной защиты от прямого воздействия атмосферных осадков и агрессивных сред.

Подтверждённые технические особенности

Соединитель оснащён 26 контактами диаметром около 1,5 мм. Контактные поверхности имеют серебряно-никелевое покрытие, обеспечивающее низкое переходное сопротивление и защиту от окисления при длительном хранении и эксплуатации. Монтаж проводников выполняется методом пайки, что гарантирует механическую прочность и стабильное электрическое соединение в условиях вибрационных нагрузок.

Ключевые электрические параметры изделия:

• максимальный ток на один контакт — до 20 А;
• суммарная допустимая токовая нагрузка — около 234 А;
• сопротивление электрического контакта — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Климатическое исполнение УХЛ2 допускает применение соединителя в районах с умеренным и холодным климатом. Корпус изделия выполнен в негерметичном варианте, что определяет его преимущественное использование внутри помещений, приборных отсеков и шкафов управления. При необходимости наружной установки требуется размещение соединителя в защитном кожухе или герметичном боксе.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в расширенном температурном диапазоне от −60 до +60 °C. Кратковременная работа допускается при повышении температуры до +110 °C в режиме перегрузки без потери электрических характеристик.

Изделие рассчитано на функционирование при пониженном атмосферном давлении от 1,3×10⁻⁴ Па, что позволяет использовать его в составе аппаратуры, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Механическая устойчивость подтверждена следующими показателями:

• устойчивость к вибрационным воздействиям с ускорением до 300 м/с² (30 g) в диапазоне частот от 1 до 5000 Гц;
• устойчивость к многократным ударным нагрузкам с ускорением до 5000 м/с² (500 g);
• ресурс по числу циклов сочленения-расчленения — не менее 500;
• минимальная наработка на отказ — 1000 часов;
• срок хранения — до 15 лет при соблюдении условий консервации и складского содержания.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его конструктивном исполнении. Обозначение расшифровывается следующим образом:

1. СШР — тип соединителя, цилиндрический низкочастотный разъём;
2. 48 — условный размер корпуса, определяющий габаритные и присоединительные параметры;
3. ПК — приборная часть с прямым патрубком для установки на панель;
4. 26 — количество контактов в изделии;
5. НШ2 — исполнение хвостовика с гайкой для крепления неэкранированного кабеля.

Приёмка изделия соответствует категории «5», что подтверждает прохождение приёмо-сдаточных испытаний на предприятии-изготовителе согласно установленным техническим условиям. Артикул товара — 8544, категория в классификаторе — СШР48.
