Назначение соединителя

СШР48П9НГ7 «5» представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе электронной и радиоэлектронной аппаратуры. Соединитель рассчитан на работу при амплитудном значении напряжения до 850 В.

Изделие сохраняет работоспособность в жёстких условиях эксплуатации, включая воздействие вибрационных и ударных нагрузок, а также при значительных перепадах температуры окружающей среды. Допустимый температурный диапазон составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет применять вилку как в стационарном промышленном оборудовании, так и в подвижных установках, подверженных интенсивным механическим воздействиям.

Конструктивные особенности

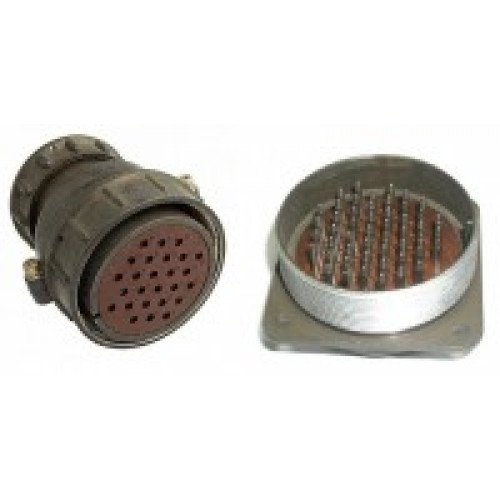

Соединитель серии ШР состоит из двух ответных частей — кабельной вилки типа СШР и приборной розетки типа ШР. Сочленение выполняется посредством резьбового соединения корпусов, дополненного одношпоночной системой поляризации. Такая конструкция исключает неправильное взаимное расположение контактов при стыковке и обеспечивает надёжную фиксацию соединения даже при сильной вибрации.

Кабельная часть вилки оснащена патрубком прямой или угловой формы, что даёт возможность выбирать оптимальный вариант подвода кабеля в зависимости от компоновки аппаратуры. Контактные элементы покрыты серебром или никелем, что снижает переходное сопротивление и повышает коррозионную стойкость.

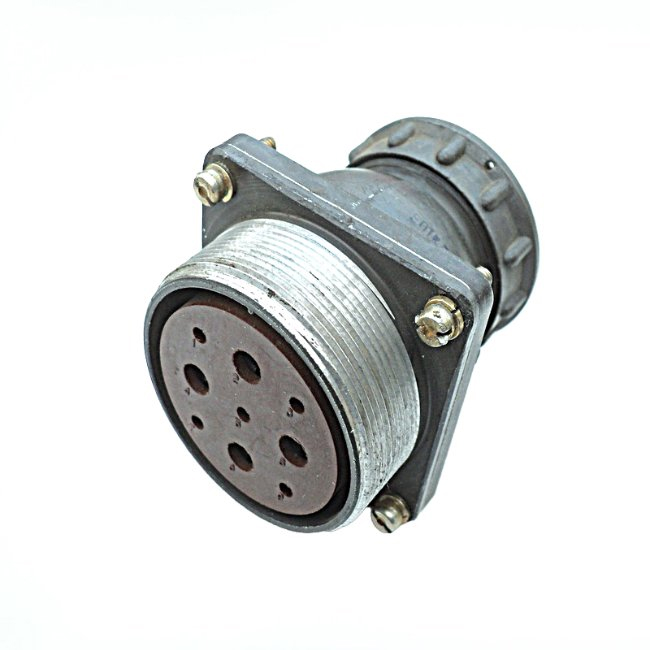

Вилка СШР48П9НГ7 «5» имеет девять контактов. В состав контактной группы входят:

• пять контактов диаметром 2,5 мм;
• четыре контакта диаметром 5,5 мм.

Технические характеристики

Сопротивление изоляции соединителя составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и минимальные токи утечки. Максимальная суммарная токовая нагрузка достигает 525 А. При этом допустимый ток на каждый контакт диаметром 2,5 мм равен 35 А, а на контакт диаметром 5,5 мм — 100 А.

Устройство рассчитано на эксплуатацию в условиях вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду (30 g). Одиночные ударные воздействия выдерживаются с ускорением до 5000 метров в секунду за секунду (500 g). Соединитель допускает не менее 500 циклов сочленения и расчленения без потери рабочих характеристик.

Минимальная наработка изделия составляет 1000 часов, а срок хранения достигает 15 лет. Приёмка «5» подтверждает соответствие изделия установленным требованиям контроля качества для данной категории продукции.

Применение

Вилка СШР48П9НГ7 «5» применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленных систем управления и другого оборудования, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами. Благодаря широкому температурному диапазону и устойчивости к вибрациям соединитель подходит для использования в транспортных средствах, полевых установках и климатически сложных регионах.
