Назначение соединителя

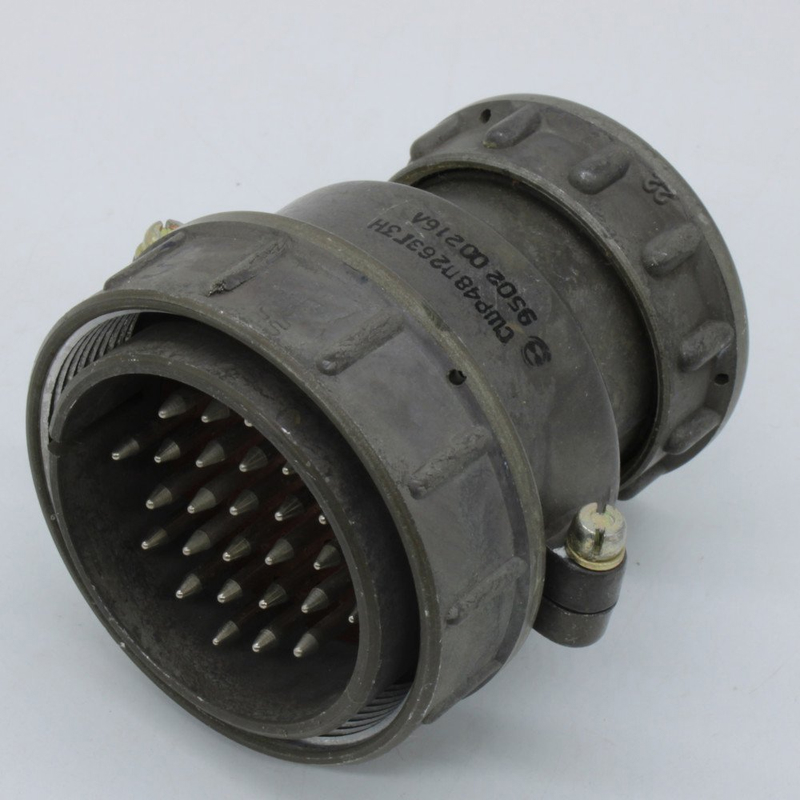

СШР48П26НГ3 «5» представляет собой кабельную вилку цилиндрического низкочастотного соединителя типа СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель рассчитан на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем управления, где требуется надёжное разъёмное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Конструкция кабельной части предусматривает прямой патрубок для подвода экранированного кабеля и накидную гайку, обеспечивающую резьбовое сочленение с ответной блочной частью. Соединитель относится к негерметичным изделиям климатического исполнения УХЛ, что допускает эксплуатацию в умеренном и холодном климате при условии размещения внутри корпусов приборов или использования дополнительных защитных кожухов.

Подтверждённые технические особенности

СШР48П26НГ3 «5» оснащён 26 контактами диаметром 2,5 мм с никелевым покрытием. Максимальная токовая нагрузка на один контакт составляет 20 А, суммарная допустимая нагрузка на соединитель достигает 360 А. Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм, что подтверждает низкие потери в зоне сочленения и высокую электрическую изоляцию между цепями.

Изделие рассчитано на рабочий диапазон температур от -60 до +70 °С и выдерживает до 500 циклов сочленения-расчленения без снижения эксплуатационных характеристик. Устойчивость к механическим воздействиям подтверждена следующими показателями:

• вибрационная нагрузка — до 300 м/с² (30 g);
• одиночный удар — до 10000 м/с²;
• многократный удар — до 1500 м/с².

Конструкция и поляризация

Корпус соединителя имеет условный размер 48. Для предотвращения неправильного сочленения применена одношпоночная поляризация корпусов, исключающая ошибочную установку ответной части. Резьбовое соединение обеспечивает плотный и стабильный контакт корпусов, а кабельная вилка с прямым патрубком и гайкой адаптирована под монтаж экранированного кабеля.

Метод монтажа контактов — пайка. Блочная приборная часть поставляется без патрубка, что упрощает компоновку внутри аппаратуры. Соединитель взаимосочленяем с розетками СШР и СШРГ, что расширяет возможности применения в уже существующих системах и при модернизации оборудования.

Применение и условия приёмки

Изделие с приёмкой «5» предназначено для применения в аппаратуре, к которой предъявляются повышенные требования по надёжности и стабильности параметров. Приёмка «5» указывает на проведение приёмо-сдаточных испытаний в соответствии с установленной для данной категории нормативной документацией, что подтверждает соответствие заявленным электрическим и механическим характеристикам.

Соединитель применяется в цепях питания и сигнальных линиях, где сочетаются значительные токи и необходимость частого обслуживания разъёмных узлов. Благодаря никелевому покрытию контактов обеспечивается стабильное переходное сопротивление и защита от коррозии в пределах заявленного температурного диапазона. Ударная и вибрационная стойкость позволяют использовать СШР48П26НГ3 «5» в аппаратуре, эксплуатируемой в условиях подвижных объектов, промышленных установок и испытательного оборудования. Пайка как метод монтажа обеспечивает надёжное соединение с жилами кабеля и допускает повторную перепайку при ремонте или изменении схемы подключения.

При выборе ответной части следует учитывать взаимосочленяемость с розетками СШР и СШРГ, а также соответствие условного размера корпуса 48 и одношпоночной поляризации. Это позволяет комплектовать соединитель в составе кабельных сборок и внутриблочных соединений без доработки посадочных мест.
