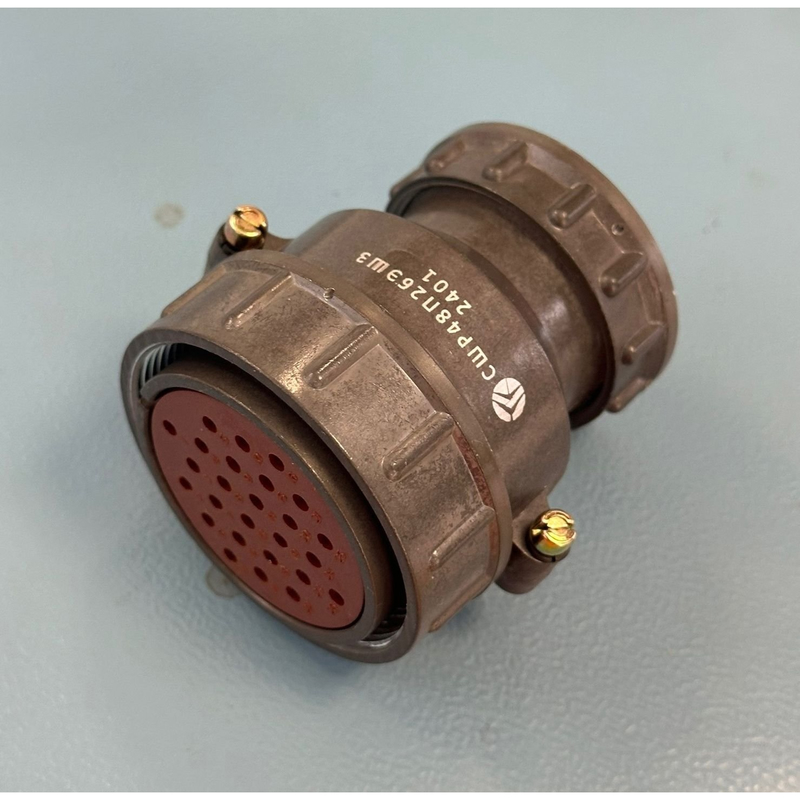

СШР48П26ЭШ3Н: 26-контактный цилиндрический разъём для промышленного оборудования

СШР48П26ЭШ3Н — низкочастотный цилиндрический разъём серии СШР, рассчитанный на коммутацию многопроводных электрических цепей в аппаратуре промышленного, измерительного и специального назначения. Исполнение относится к негерметичным кабельным розеткам с 26 гнездовыми контактами и элементами для работы с экранированным кабелем.

Назначение разъёма

Разъём СШР48П26ЭШ3Н применяют для разъёмного соединения кабельных линий с оборудованием, приборами, шкафами управления, источниками питания, испытательными стендами и другими электротехническими системами. Он подходит для цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В.

Цилиндрическая конструкция и резьбовое сочленение обеспечивают механически надёжную фиксацию пары «вилка—розетка». Такое решение особенно полезно там, где кабельная сборка испытывает вибрационные нагрузки, периодическое обслуживание или многократное подключение оборудования.

Расшифровка СШР48П26ЭШ3Н

Маркировка содержит основные конструктивные признаки изделия:

Исполнение «Э» предусматривает применение с экранированным кабелем. Это важно для линий, где необходимо уменьшить воздействие внешних электромагнитных помех и повысить помехоустойчивость сигнальных либо управляющих цепей.

Основные технические характеристики

СШР48П26ЭШ3Н имеет 26 круглых гнездовых контактов диаметром 2,5 мм. Контактные элементы выполнены из латуни и имеют никелевое покрытие; конструкция предусматривает возможность извлечения контактов при ремонте или переукомплектовании кабельной части.

• Количество контактов — 26.

• Тип контактов — гнездовой.

• Диаметр контактов — 2,5 мм.

• Предельный ток на один контакт — до 20 А.

• Рабочее напряжение — до 850 В.

• Частота передаваемых сигналов — до 3 МГц.

• Сопротивление контакта — не более 1,3–2 мОм в зависимости от применяемой нормативной документации и исполнения.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Метод сочленения — резьбовой.

• Поляризация корпуса — одношпоночная.

• Ресурс — до 500 циклов сочленения и расчленения.

Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Для данной конструкции указана резьба накидной гайки M52×1,5; ориентировочные габариты составляют 68,1 × 59,5 × 69,1 мм, а масса — около 210 г.

Особенности эксплуатации

СШР48П26ЭШ3Н является негерметичным разъёмом, поэтому его не следует рассматривать как самостоятельное решение для постоянной работы в условиях прямого воздействия воды, конденсата, агрессивных сред или пыли без дополнительной защиты. При установке следует учитывать требования к оболочке кабеля, герметизации ввода в оборудование и защите соединения от внешних факторов.

Для серии СШР указывают рабочий температурный диапазон от −60 до +70 °C, а также стойкость к вибрациям и механическим ударам. Это делает соединитель применимым в оборудовании, которое работает в неотапливаемых помещениях, в составе транспортируемых комплексов и в промышленной автоматике.

При монтаже рекомендуется:

• Проверять соответствие ответной части по серии, размеру корпуса, контактной формуле и ключеванию.

• Соблюдать распайку контактов по документации на конкретную кабельную сборку.

• Не превышать допустимый ток для отдельного контакта.

• Обеспечивать качественную разделку и крепление экранированного кабеля.

• Контролировать затяжку резьбового соединения без перекоса и повреждения резьбы.

• Не допускать загрязнения, окисления и механической деформации контактных поверхностей.

Где применяется СШР48П26ЭШ3Н

Разъём СШР48П26ЭШ3Н подходит для создания многоконтактных кабельных соединений, в которых одновременно передаются питание, сигналы управления, дискретные команды и измерительная информация. Типичные сферы применения включают:

• промышленную автоматику и шкафы управления;

• лабораторные и испытательные установки;

• измерительные комплексы;

• электрораспределительное и контрольное оборудование;

• кабельные жгуты аппаратуры;

• специальную технику и производственные комплексы;

• системы, где требуется подключение экранированного многожильного кабеля.

Таким образом, СШР48П26ЭШ3Н представляет собой 26-контактную кабельную розетку серии СШР с резьбовым соединением, гнездовыми контактами диаметром 2,5 мм и конструкцией для экранированного кабеля. При правильном подборе ответной части, соблюдении токовых нагрузок и требований к условиям эксплуатации разъём обеспечивает стабильное и обслуживаемое соединение в многопроводных электрических системах.
