Назначение и область применения

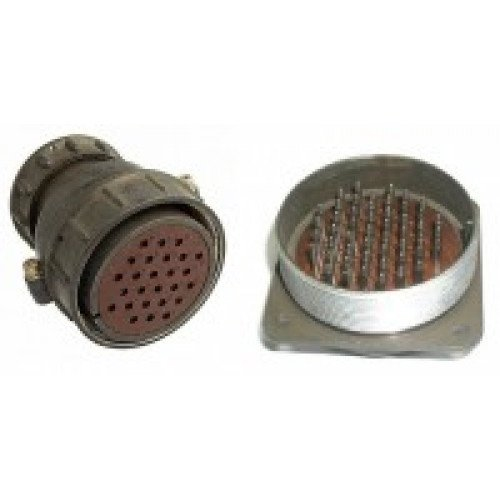

Соединитель СШР48П26ЭШ3 «Вилки „5“» представляет собой цилиндрический низкочастотный негерметичный электрический разъём типа вилка, входящий в серию СШР. Изделие предназначено для объемного монтажа внутри приборов и аппаратуры и служит для соединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Разъёмы данного типа широко применяются в радиоэлектронной и измерительной аппаратуре, системах управления и других устройствах, где требуется надёжное низкочастотное соединение контактов с резьбовой фиксацией. Приборное исполнение без патрубка делает вилку удобной для установки непосредственно в корпус оборудования, а резьбовая муфта обеспечивает стабильный контакт и устойчивость к вибрациям.

Конструктивные особенности

Обозначение СШР48П26ЭШ3 расшифровывается следующим образом:

• СШР — специальный низкочастотный цилиндрический негерметичный разъём;
• 48 — условный размер корпуса, определяющий габарит ряда СШР;
• П — приборное исполнение без патрубка, рассчитанное на монтаж в корпус прибора;
• 26 — количество контактов во втулке — 26 штыревых контактов;
• ЭШ3 — модификация с серебряным покрытием контактов и определённым вариантом исполнения.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Максимальная токовая нагрузка на одиночный контакт достигает 35 А, при этом суммарная токовая нагрузка может составлять несколько сотен ампер в зависимости от распределения по контактам.

Монтаж и эксплуатационные параметры

Вилки СШР48П26ЭШ3 монтируются внутри прибора, а провода к контактовым хвостовикам подключаются, как правило, пайкой. Резьбовая муфта позволяет надёжно фиксировать вилку в ответной части (розетке), что особенно важно при эксплуатации в условиях вибраций и механических нагрузок.

Разъёмы рассчитаны на большое количество циклов сочленений и расчленений — до порядка 500 циклов, а также обладают высокой наработкой и сроком сохраняемости до 25 лет. Рабочий диапазон температур составляет от приблизительно −60 до +70…+85 °C в зависимости от конкретной модификации и условий эксплуатации.

Комплектация

Обозначение «Вилки „5“» указывает на заказную партию или комплектацию из пяти вилок одного типа (СШР48П26ЭШ3). Такая комплектация удобна для унификации монтажа в одном изделии или серии устройств и позволяет обеспечить единообразие применяемых разъёмов в рамках производственной программы.

Артикул изделия — 8539. Категория товара — СШР48.
