Назначение и область применения

Соединитель СШР48П26ЭШ3 относится к категории низкочастотных цилиндрических разъёмов и предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие обеспечивает надёжное разъёмное соединение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, где требуется стабильная передача сигналов и питающих напряжений. Благодаря конструктивному исполнению с прямым патрубком и гайкой для экранированного кабеля разъём подходит для монтажа на кабельные сборки с защитным экраном, что снижает влияние внешних электромагнитных помех.

Соединитель рассчитан на эксплуатацию в условиях умеренного и холодного климата, а также внутри помещений с контролируемой температурой. Он востребован в приборостроении, телекоммуникационном оборудовании, системах автоматики и силовых цепях, где количество коммутаций умеренно, но требования к стабильности контакта высоки.

Технические характеристики

Изделие имеет 26 контактов диаметром 2,5 мм, что обеспечивает достаточную токовую нагрузку и удобство распайки. Основные параметры:

• Рабочий ток: до 20 А.
• Максимальное рабочее напряжение: 850 В.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов соединений: до 500 раз.
• Минимальная наработка: 1000 часов.
• Срок службы: до 25 лет.

Контактные элементы покрыты серебром, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе длительного хранения и эксплуатации. Серебряное покрытие также способствует стабильной работе при коммутации малых сигналов и достаточно высоких токов.

Условия эксплуатации и устойчивость к внешним воздействиям

СШР48П26ЭШ3 сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия без потери функциональности. Изделие устойчиво к механическим воздействиям, включая вибрационные и ударные нагрузки, характерные для промышленного оборудования и подвижных установок. Устойчивость к синусоидальной вибрации достигает 300 метров в секунду в квадрате при частотах от 1 Гц до 5000 Гц.

Конструкция разъёма предусматривает использование экранированного кабеля, что позволяет применять его в цепях с повышенными требованиями к электромагнитной совместимости. Металлический корпус обеспечивает механическую защиту контактной группы и экранирование соединения.

Конструкция и маркировка

Расшифровка обозначения СШР48П26ЭШ3:

• СШР — тип соединителя;
• 48 — условный размер корпуса;
• П — конструктивное исполнение (прямой патрубок);
• 26 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — розетка;
• 3 — сочетание контактов.

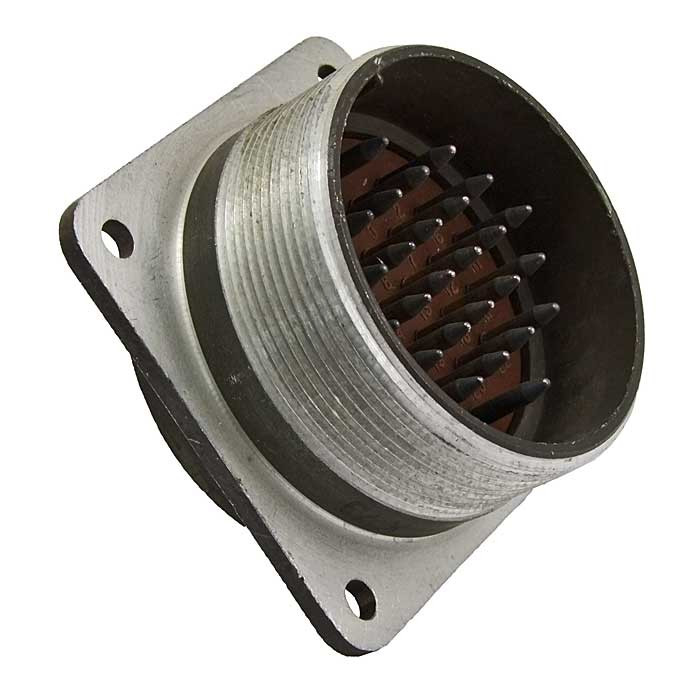

Разъём выполнен в виде вилки с прямым патрубком. Изделие совместимо с ответными частями серии СШР48 соответствующего сочетания контактов. Контактная группа смонтирована в изоляторе, который фиксируется внутри металлического корпуса, обеспечивающего механическую прочность и правильную ориентацию при сочленении.
