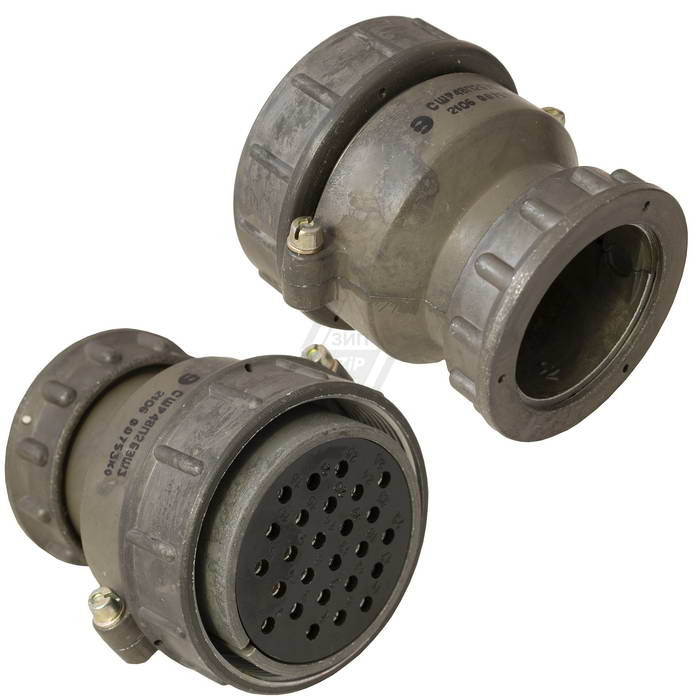

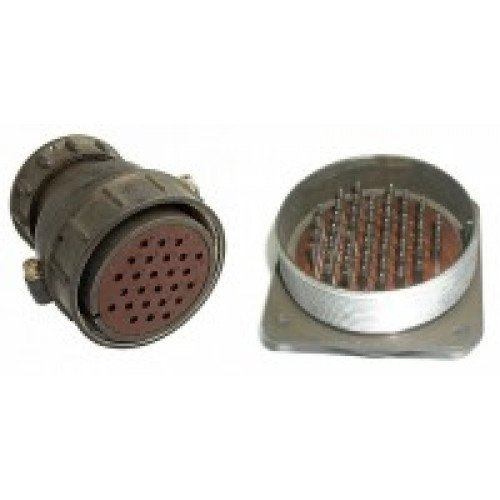

СШР48П26ЭШ3 розетка Кабельная

СШР48П26ЭШ3 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические Характеристики

• Количество контактов : 26 штук с диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : варьируется от 6 А до 20 А в зависимости от источника.

• Общая максимальная токовая нагрузка : до 360 А.

• Сопротивление контактов : не более 1,3 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500 циклов.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : от 15 до 25 лет в зависимости от источника.

Условия Эксплуатации

• Температура окружающего воздуха : от -60°C до +70°C.

• Атмосферное пониженное давление : 1,3·10?? Па (1,3·10?? мм рт. ст.).

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночного действия — 10000 м/с? (1000 g), многократного действия — 1500 м/с? (150 g).

Конструктивные Особенности

• Сочленение соединителей : резьбовое, поляризация корпусов одношпоночная.

• Покрытие контактов : серебро.

• Патрубок : прямой, предназначен для экранированного кабеля.

• Материал корпуса :
