Назначение и область применения

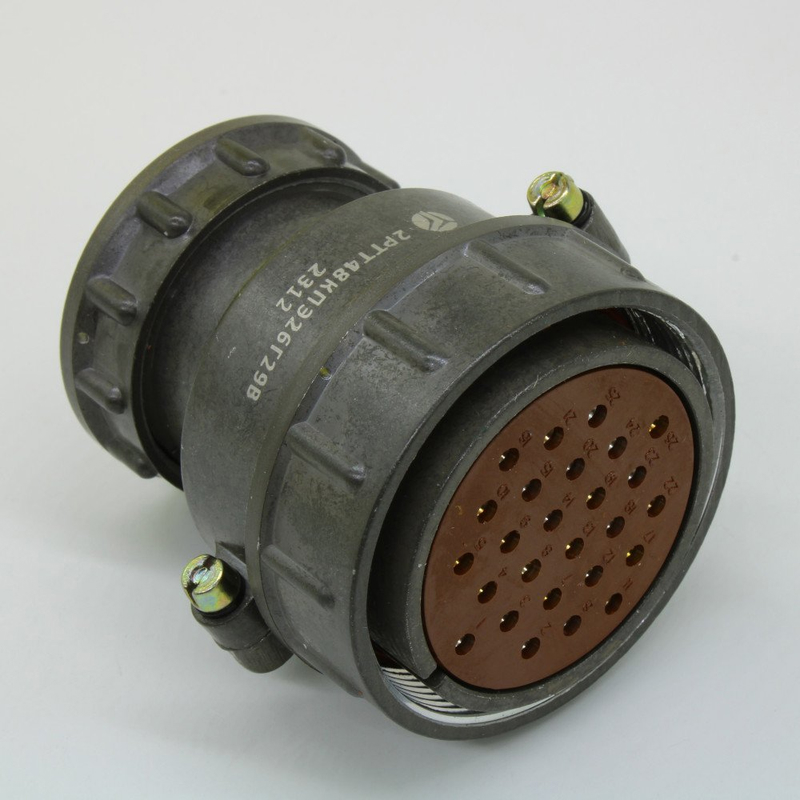

СШР48П26ЭШ3 — это кабельная розетка цилиндрического негерметичного низкочастотного соединителя типа СШР, выпускаемая предприятием «Элекон» (Казань). Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, эксплуатируемой в умеренных и холодных климатических условиях (исполнение УХЛ). Она рассчитана на сочленение с экранированными кабелями и используется совместно с вилкой СШР48П26ЭВ3.

Конструкция и условное обозначение

Расшифровка обозначения СШР48П26ЭШ3 построена по стандартной схеме серии СШР и содержит следующие элементы:

• СШР — тип соединителя;
• 48 — условный размер корпуса;
• П — розетка с прямым патрубком;
• 26 — количество контактов;
• Э — наличие гайки патрубка для экранированного кабеля;
• Ш — розетка;
• 3 — сочетание контактов.

Розетка имеет негерметичную конструкцию, прямой патрубок и покрытие контактов серебром. Диаметр контактов составляет около 2,5 мм.

Электрические параметры

Основные электрические характеристики соединителя определяются условиями его применения в аппаратуре и подтверждаются действующими техническими условиями серии:

• максимальное рабочее напряжение постоянного тока — до 850 В;
• максимальный ток на одиночный контакт — в диапазоне от 10 до 35 А в зависимости от режима работы (в различных источниках указывается значение 20 А или до 35 А);
• максимальная суммарная токовая нагрузка на соединитель — порядка 360 А;
• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и эксплуатационные характеристики

Розетка рассчитана на не менее 500 циклов сочленения и расчленения. Минимальная наработка составляет около 1000 часов, а сохраняемость (срок хранения) — порядка 15–25 лет в зависимости от источника сведений и условий эксплуатации и хранения.

Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление при работе в низкочастотных цепях. Конструкция патрубка с гайкой позволяет подключать экранированный кабель и обеспечивать защиту от помех.

Климатические условия и соответствие

Соединитель работоспособен в диапазоне температур примерно от –60 °C до +70 °C. Изделие рассчитано на воздействие вибрации и ударов в пределах, установленных действующими техническими условиями.

Розетка соответствует техническим условиям, указанным для серии СШР, в частности АСЛР.434410.019ТУ и АШДК.434410.079ТУ. Применяется в аппаратуре, эксплуатируемой в умеренных и холодных климатических исполнениях.

Применение и совместимость

СШР48П26ЭШ3 используется в составе низкочастотных соединителей для внутреннего монтажа радиоэлектронной аппаратуры. Розетка сочленяется с вилкой СШР48П26ЭВ3 и предназначена для подключения экранированных кабелей, что делает её применимой в цепях передачи сигналов и питания с частотой до 3 МГц.

Артикул изделия — 80068. Категория — СШР48. Производитель — «Элекон».
