Назначение и конструкция

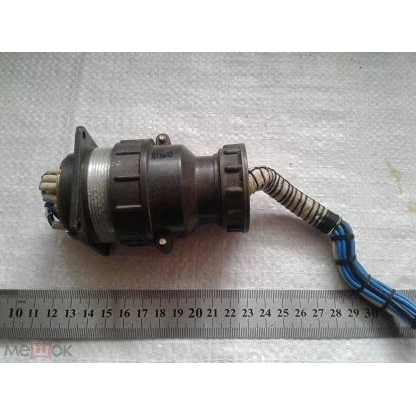

СШР48П26ЭШ3 представляет собой цилиндрический низкочастотный негерметичный соединитель типа «розетка» для кабельного исполнения. Изделие применяется в электротехнической и радиотехнической аппаратуре промышленного назначения, где требуется надёжное многоконтактное разъёмное соединение электрических цепей постоянного и переменного тока.

Соединитель состоит из двух ответных частей: вилки и розетки. Данное изделие всегда выполняет функцию розеточной части и монтируется, как правило, на кабеле. Конструкция предусматривает прямой патрубок для вывода кабеля и наличие гайки, предназначенной для присоединения экранированного кабеля, что обеспечивает дополнительную защиту от электромагнитных помех и повышает стабильность передачи сигналов и питания.

Технические характеристики и маркировка

Изделие относится к серии цилиндрических низкочастотных соединителей СШР с диаметром корпуса по посадочному размеру 48 миллиметров. Количество контактов составляет 26 штук. Максимальная токовая нагрузка на один контакт достигает порядка 35 ампер, при этом в нормальных рабочих режимах ток обычно не превышает 20 ампер. Электрическое сопротивление контактов находится в пределах от 1,3 до 2,5 миллиома в зависимости от диаметра и типа контакта. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 мегаом.

Расшифровка условного обозначения СШР48П26ЭШ3:

• СШР — тип цилиндрического низкочастотного соединителя;
• 48 — диаметр корпуса по посадочному размеру;
• П — розетка с прямым патрубком;
• 26 — число контактов;
• Э — наличие гайки для присоединения экранированного кабеля;
• Ш — розетка кабельного исполнения;
• 3 — сочетание контактов (схема контактных выводов).

Условия эксплуатации и применение

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 мегагерц. Максимальное рабочее напряжение составляет до 850 вольт по постоянному току (амплитудное значение переменного). Изделие выдерживает не менее 500 циклов сочленения и расчленения, а минимальная наработка в зависимости от условий эксплуатации составляет не менее 1000–5000 часов. Срок сохраняемости в упаковке при нормальных условиях хранения составляет порядка 15–25 лет.

СШР48П26ЭШ3 используется в радиоаппаратуре, радиолокационных системах, промышленном оборудовании и других технических средствах, где необходимо многоконтактное кабельное соединение с возможностью подключения экранированного кабеля. Изделие обеспечивает устойчивую электрическую связь и подходит для применения в низкочастотных цепях различного назначения.
