Назначение и область применения

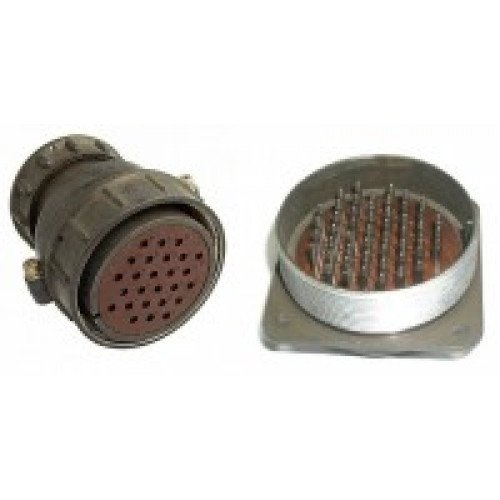

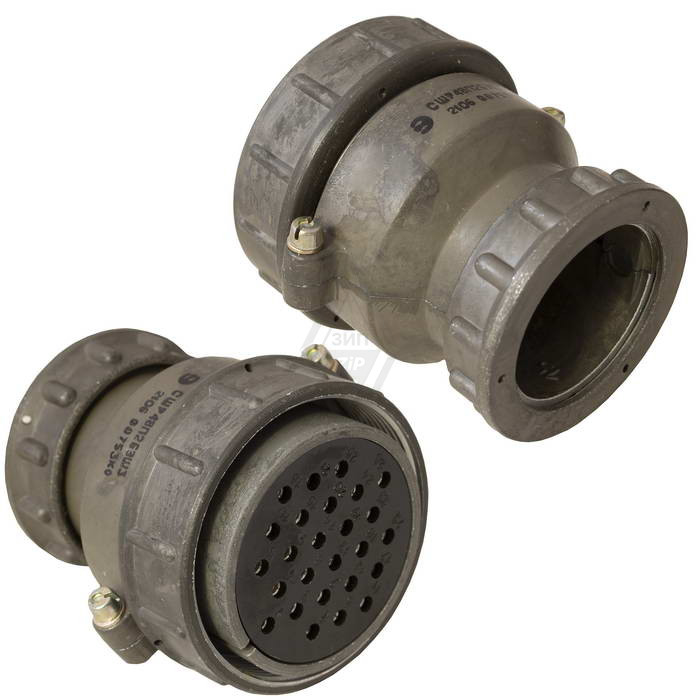

СШР48П26ЭШ3 представляет собой цилиндрический низкочастотный разъём кабельного типа (розетку), предназначенный для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие рассчитано на эксплуатацию при напряжении до 850 В и применяется в составе радиоэлектронной и радиотехнической аппаратуры.

Розетка ориентирована на использование в условиях умеренного и холодного климата, что соответствует климатическому исполнению УХЛ. Конструкция допускает как внутренний, так и наружный монтаж при обеспечении защиты от пыли и влаги. Тип исполнения — негерметичный, поэтому при наружной установке необходимо предусмотреть дополнительные меры по защите контактной группы от атмосферных воздействий.

Технические характеристики

Разъём оснащён 26 контактами диаметром 2,5 мм. Максимальный ток на один контакт составляет 20 А, при этом общая токовая нагрузка на разъём может достигать 360 А. Такие параметры позволяют использовать изделие в силовых цепях с повышенными требованиями к пропускной способности.

Ключевые электрические параметры:

• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• хвостовики контактов рассчитаны на провода сечением до 3 мм²;
• рабочее напряжение — до 850 В;
• частотный диапазон — до 3 МГц.

Механическая стойкость и надёжность

Конструкция СШР48П26ЭШ3 рассчитана на длительную эксплуатацию в условиях механических нагрузок. Изделие выдерживает не менее 500 циклов сочленения и расчленения, сохраняя стабильность электрических характеристик. Заявленная наработка составляет от 1000 до 5000 часов в зависимости от режима эксплуатации.

Разъём устойчив к следующим видам внешних воздействий:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные механические удары с ускорением до 5000 м/с²;
• многократные механические удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с².

Срок службы и сохраняемость

Срок сохраняемости изделия составляет от 15 до 25 лет, что подтверждает высокую надёжность применяемых материалов и качество изготовления. Категория приёмки «5» указывает на проведение расширенного контроля качества в соответствии с установленными требованиями для ответственных применений.

Особенности конструкции и монтажа

Розетка имеет кабельное исполнение и предназначена для оконцевания многожильных проводов. Хвостовики контактов обеспечивают надёжное закрепление проводников сечением до 3 мм². Цилиндрическая форма корпуса обеспечивает удобство монтажа в стандартные посадочные места аппаратуры.

При монтаже следует учитывать, что разъём относится к негерметичному типу. Для наружной установки рекомендуется размещение в защитных кожухах, шкафах или корпусах, исключающих прямое попадание влаги и пыли на контактную группу. Соблюдение этого условия позволяет полностью реализовать заявленные электрические и механические характеристики на протяжении всего срока службы.
