СШР48П26ЭГ3Н ВИЛКИ КАБЕЛЬНЫЕ Коннектор

Цена:

1950 ₽

Производитель: Коннектор

Технические характеристики

СШР48П26ЭГ3Н — это кабельная вилка (коннектор) из серии цилиндрических низкочастотных соединителей СШР, предназначенная для надежного подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Эта вилка имеет 26 контактов диаметром 2,5 мм с штыревым исполнением и серебряным покрытием, максимальную токовую нагрузку на контакт до 20 А и общую до 360 А. Сопротивление контактов не превышает 1,3 мОм, а изоляции — не менее 5000 МОм в нормальных условиях. Метод монтажа — пайка, сочленение резьбовое с одношпоночной поляризацией корпусов.

Кабельная часть выполнена с прямым патрубком для экранированного кабеля, корпус из алюминиевого сплава, вставка из карболита, цвет — темно-серый. Габариты составляют около 69,1 × 59,5 × 68,1 мм, масса — 172 г. Это негерметичный соединитель климатического исполнения УХЛ.

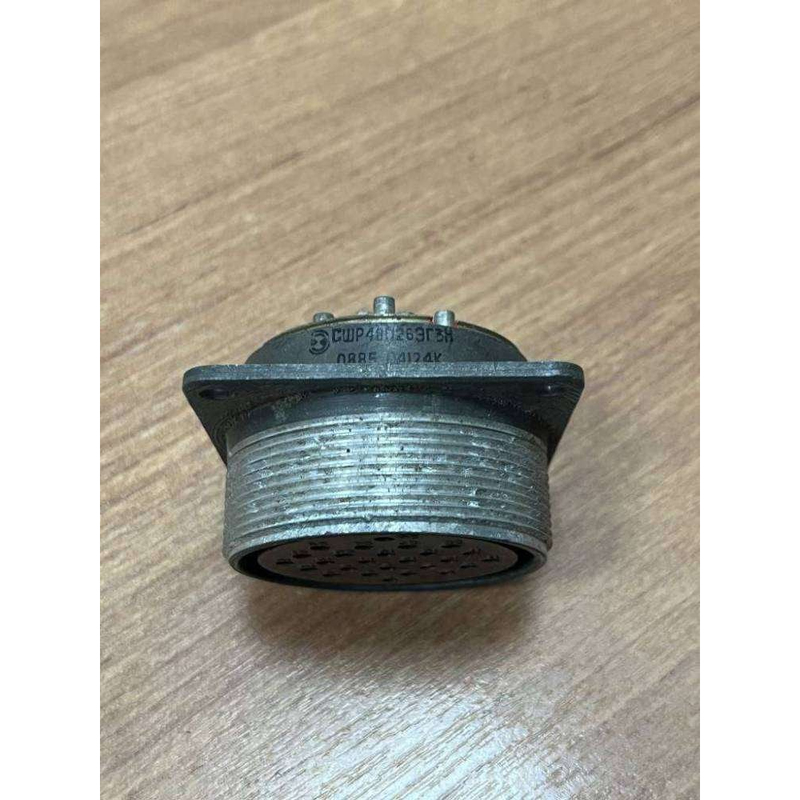

На фото видны характерные штыревые контакты и маркировка вилки, подтверждающие ее кабельное исполнение.

Работает в диапазоне температур от -60 до +70 °C, выдерживает вибрацию до 300 м/с², удары до 10000 м/с² (одиночные) и 1500 м/с² (многократные), ресурс — 500 циклов сочленений, наработка — минимум 1000 часов. Срок хранения — до 25 лет.

Описание

Назначение соединителя СШР48П26ЭГ3Н

СШР48П26ЭГ3Н — кабельная вилка из серии цилиндрических низкочастотных соединителей СШР. Изделие предназначено для надёжного электрического подключения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется там, где требуется компактное, механически прочное и многоконтактное разъёмное соединение кабеля с ответной частью.

Конструкция рассчитана на эксплуатацию в составе электрических цепей, к которым предъявляются требования по стойкости к вибрации, ударам и широкому диапазону температур. Это негерметичный соединитель климатического исполнения УХЛ.

Основные технические характеристики

Серия: СШР48, соединители цилиндрические низкочастотные.
Число контактов: 26.
Диаметр контактов: 2,5 мм.
Исполнение контактов: штыревое (вилка).
Покрытие контактов: серебряное.
Максимальный ток на контакт: до 20 А.
Максимальный общий ток: до 360 А.
Сопротивление контактов: не более 1,3 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Метод монтажа: пайка.
Сочленение: резьбовое, с одношпоночной поляризацией корпусов.
Рабочее напряжение: до 850 В.
Частота: до 3 МГц.

Конструкция и материалы

Кабельная часть вилки выполнена с прямым патрубком, рассчитанным на экранированный кабель. Корпус изготовлен из алюминиевого сплава, вставка — из карбонита. Цвет изделия — тёмно-серый. Габаритные размеры составляют приблизительно 69,1 на 59,5 на 68,1 мм, масса — около 172 г.

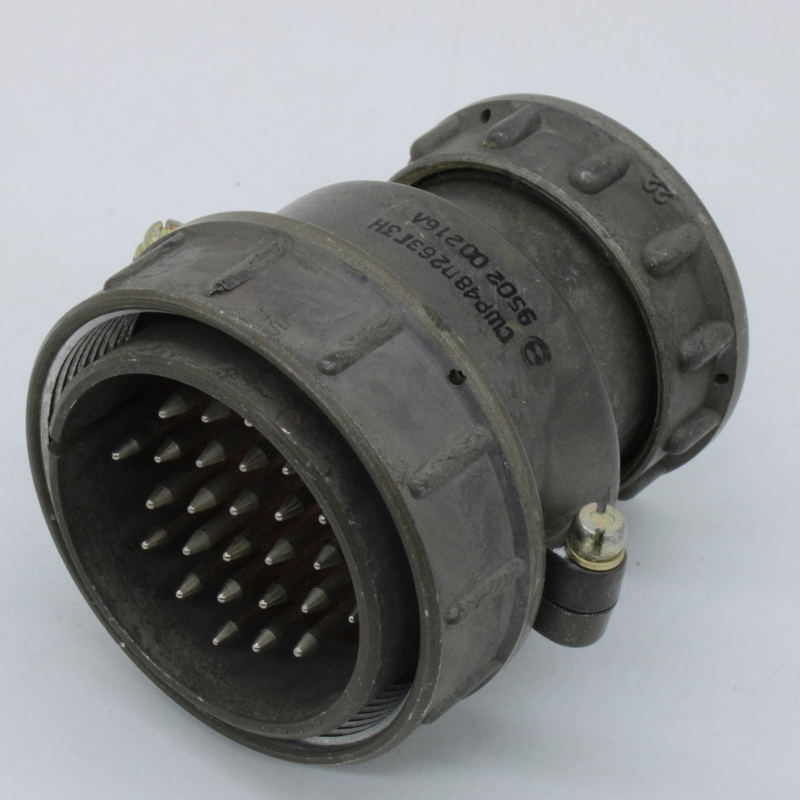

Штыревые контакты и маркировка вилки, видимые на фотографии, подтверждают кабельное исполнение изделия. Одношпоночная поляризация корпусов исключает неправильное сочленение ответных частей.

Условия эксплуатации и надёжность

Вилка работает в диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Изделие выдерживает вибрацию с ускорением до 300 метров на секунду в квадрате, одиночные удары до 10000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате.

Ресурс сочленений: 500 циклов.
Наработка: не менее 1000 часов.
Срок хранения: до 25 лет.

Применение

Соединитель СШР48П26ЭГ3Н применяется для подключения кабельных линий к блокам, приборам и устройствам, где необходимо передавать сигнал или питание по 26 цепям одновременно. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению вилка подходит для цепей, чувствительных к качеству контакта.

Резьбовое сочленение и поляризация корпусов обеспечивают механическую стабильность соединения при воздействии вибрации и ударов, что делает изделие пригодным для аппаратуры, работающей в жёстких условиях. Монтаж выполняется пайкой, что требует соответствующей подготовки кабеля и ответной части.
