Назначение соединителя

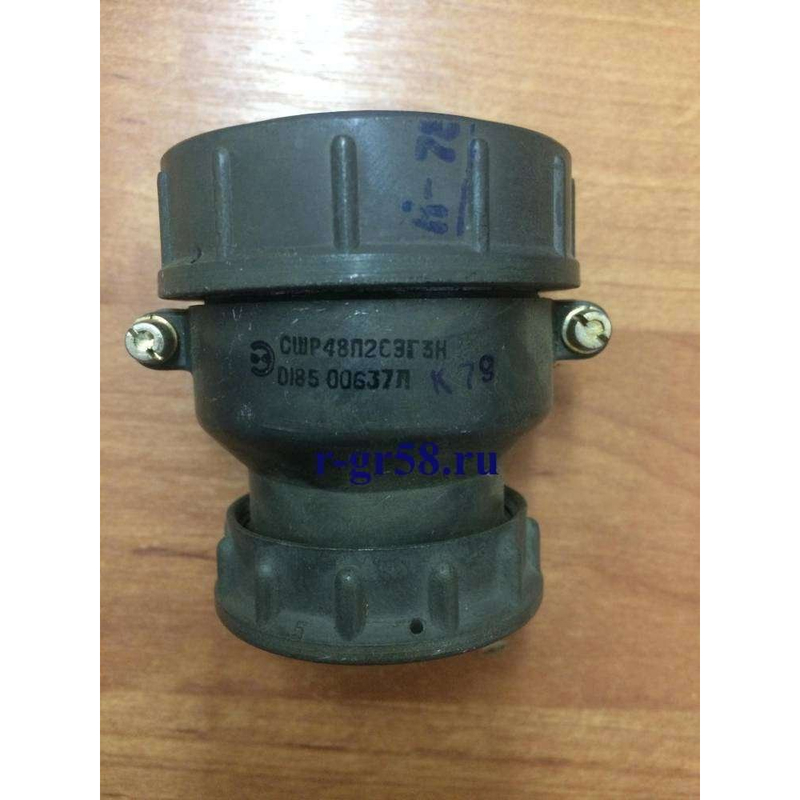

СШР48П26ЭГ3Н «5» — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как разъем общего назначения. Соединитель обеспечивает надежное разъемное контактное соединение кабельных линий с блочной частью аппаратуры и рассчитан на эксплуатацию в составе стационарных и подвижных объектов.

Модель относится к категории СШР48 и представляет собой приборную розетку — разъем на блок без патрубка. Конструктивное исполнение предусматривает установку на панель с фиксацией гайкой, что обеспечивает жесткое крепление и предотвращает самопроизвольное ослабление контакта при вибрационных нагрузках. Резьбовый тип соединения гарантирует плотное сочленение ответных частей и защиту от случайного разъединения.

Подтверждённые особенности и технические параметры

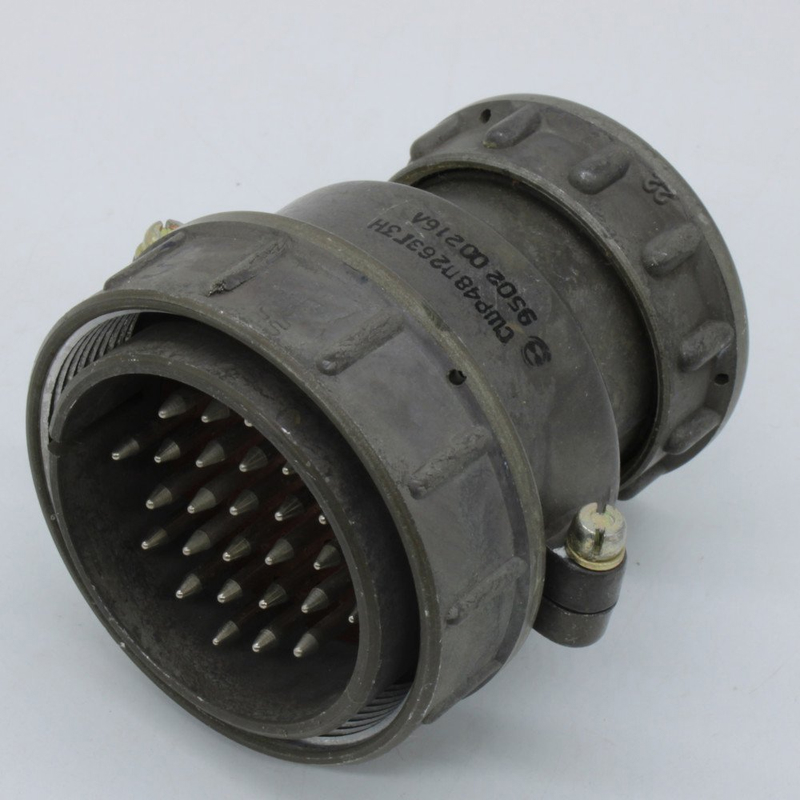

Соединитель имеет условный размер корпуса 48 и оснащён 26 контактами. Максимальный рабочий ток на контакт составляет до 20 А, максимальное напряжение постоянного тока — не более 850 В амплитудного значения. Покрытие контактов — серебро или никель, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Поляризация корпусов — одношпоночная, исключающая неправильное сочленение ответных частей.

Климатическое исполнение — УХЛ, корпус негерметичный. Розетка комплектуется гайкой Э, адаптированной под экранированный кабель, что позволяет использовать изделие в цепях с повышенными требованиями к электромагнитной совместимости. Приёмка «5» подтверждает соответствие изделия установленным требованиям контроля качества.

Электрические и механические характеристики

• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Стойкость к механическим ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате.

Применение и условия эксплуатации

СШР48П26ЭГ3Н «5» устанавливается на корпусах радиоэлектронных блоков, пультов управления и распределительных устройств, где требуется разъёмное подключение экранированных кабелей с большим числом сигнальных и силовых цепей. Приборное исполнение без патрубка упрощает компоновку аппаратуры и сокращает занимаемое пространство внутри блока.

Соединитель совместим с ответными частями соответствующего типоразмера серии СШР48, имеющими аналогичную поляризацию и резьбовое крепление. Изделие рассчитано на длительную эксплуатацию при соблюдении допустимых электрических режимов и механических воздействий. Конструкция обеспечивает многократное переподключение кабельных сборок без потери качества контакта в пределах заявленного ресурса.

Благодаря сочетанию высокой токовой нагрузки, большого числа контактов и стойкости к вибрационным и ударным воздействиям, соединитель востребован в аппаратуре промышленного, связного и специального назначения. Изделие сохраняет работоспособность в жёстких условиях эксплуатации и не требует дополнительного обслуживания в течение всего срока службы.
