Назначение и область применения

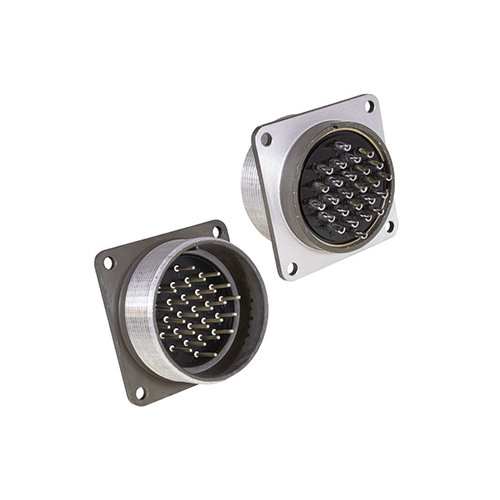

СШР48П26ЭГ3 ВИЛКИ «5» представляет собой цилиндрический низкочастотный негерметичный разъём кабельного типа, предназначенный для организации надёжных разъёмных соединений в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частоте до 3 МГц и рабочем напряжении до 850 В. Изделие широко применяется в электротехническом и радиоэлектронном оборудовании, контрольно-измерительных приборах, а также в промышленных системах, где предъявляются повышенные требования к устойчивости соединений при воздействии вибрационных и ударных нагрузок.

Конструкция разъёма с резьбовым сочленением и одношпоночной поляризацией корпусов исключает вероятность неправильной стыковки и обеспечивает фиксацию ответных частей в заданном положении. Вилка оснащена прямым патрубком для экранированного кабеля, что делает её удобной для монтажа в составе кабельных сборок различного назначения.

Конструктивные особенности и технические характеристики

Соединитель выполнен со штыревыми контактами диаметром 2,5 мм. Общее количество контактов составляет 26, что соответствует набору «3» в маркировке изделия. Монтаж контактов осуществляется объёмным методом пайки, покрытие контактов — серебро, обеспечивающее стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации.

Ключевые электрические и механические параметры изделия:

• максимальная токовая нагрузка: 360 А общая, 35 А на один контакт;
• сопротивление электрических контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — 500 циклов сочленения-расчленения;
• наработка — не менее 1000 часов;
• климатическое исполнение — УХЛ;
• срок сохраняемости — до 25 лет.

Разъём сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также к механическим ударам одиночного действия с ускорением до 10000 метров на секунду в квадрате и многократным ударам с ускорением до 1500 метров на секунду в квадрате. Конструкция допускает эксплуатацию в условиях пониженного атмосферного давления до 1,3 на 10 в минус второй степени паскаля.

Монтаж и эксплуатация

Подготовка кабеля и пайка контактов

При монтаже вилки на кабель необходимо обеспечить аккуратную разделку экранированного кабеля и надёжную фиксацию экранирующей оплётки в патрубке. Пайка контактов выполняется объёмным методом с соблюдением температурного режима, исключающего перегрев изоляторов и повреждение серебряного покрытия контактных элементов. После пайки рекомендуется проверить целостность изоляции и отсутствие замыканий между соседними контактами.

Сочленение и расчленение

Сочленение вилки с ответной розеткой производится вращением накидной гайки до упора. Одношпоночная поляризация корпусов гарантирует однозначное угловое положение соединяемых частей. Расчленение выполняется в обратном порядке, при этом приложение чрезмерных осевых усилий не допускается. Ресурс изделия в 500 циклов обеспечивает длительную эксплуатацию при соблюдении правил сочленения и периодическом контроле состояния резьбовых элементов.

Условия хранения и транспортирования

Изделие следует хранить в отапливаемых помещениях с относительной влажностью воздуха, не приводящей к образованию конденсата. Допускается транспортирование любым видом закрытого транспорта при условии защиты от прямого воздействия атмосферных осадков. Приёмка изделия соответствует обозначению «5», что подтверждает прохождение установленных контрольных процедур.
