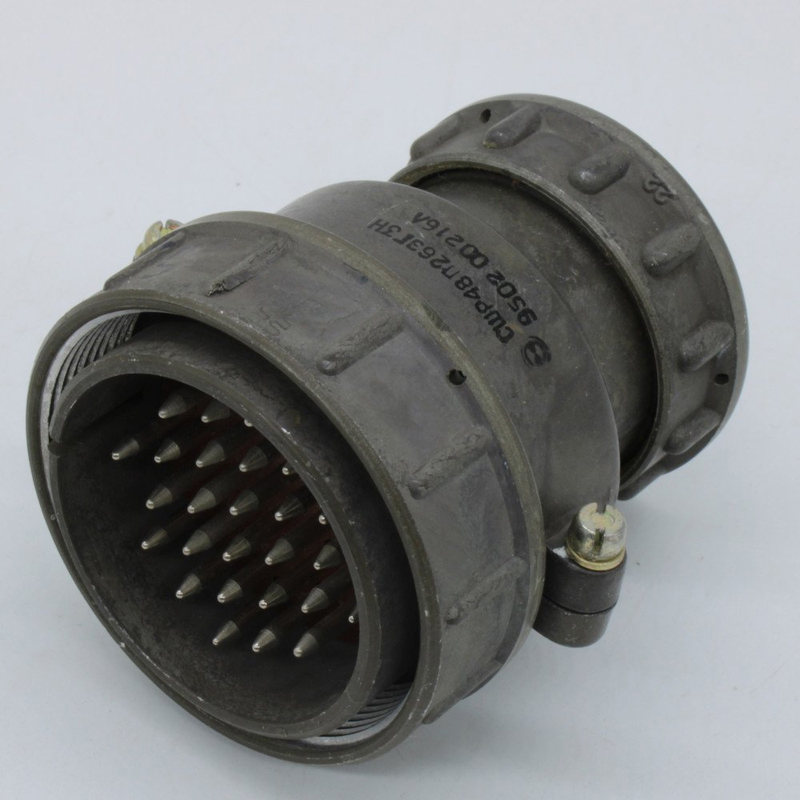

СШР48П26ЭГ3: цилиндрический разъём для надёжных электрических соединений

СШР48П26ЭГ3 — низкочастотный цилиндрический электрический соединитель, рассчитанный на организацию устойчивых многоконтактных соединений в промышленной, радиоэлектронной и радиотехнической аппаратуре. Исполнение с 26 контактами позволяет компактно объединять силовые и сигнальные цепи в составе оборудования, где важны механическая прочность, повторяемость соединения и стабильные электрические параметры.

Конструкция и назначение

Разъёмы серии СШР применяются в цепях постоянного и переменного тока с частотой до 3 МГц. Для СШР48П26ЭГ3 характерно резьбовое сочленение: оно фиксирует соединяемые части и помогает предотвратить случайное размыкание при вибрациях, перемещении оборудования или эксплуатационных нагрузках. Одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Контактная группа включает 26 контактов диаметром 2,5 мм с серебряным покрытием. Такое покрытие способствует низкому переходному сопротивлению и поддержанию стабильности электрического контакта в течение ресурса изделия. По данным технических описаний, сопротивление контакта составляет не более 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Основные характеристики

Приведённые параметры следует сопоставлять с технической документацией на конкретное исполнение и условия применения оборудования.

Эксплуатационные возможности

СШР48П26ЭГ3 может использоваться в условиях значительных температурных и механических воздействий. Указанный диапазон температуры окружающей среды составляет от −60 °C до +60 °C, а при учёте нагрева контактов допускаются температурные изменения до +110 °C. Разъём также рассчитан на вибрации в диапазоне от 1 до 5000 Гц и механические нагрузки, возникающие в составе промышленной и специальной аппаратуры.

Климатическое исполнение УХЛ делает соединитель подходящим для внутреннего размещения, а при обеспечении дополнительной защиты от пыли и влаги — для наружного применения. Это расширяет возможности его использования в шкафах управления, измерительных комплексах, энергетическом оборудовании, системах связи и других технических решениях.

Где применяется СШР48П26ЭГ3

Разъём СШР48П26ЭГ3 востребован там, где необходимо передать несколько электрических цепей через единый надёжный интерфейс:

• В радиоэлектронной и радиотехнической аппаратуре

• В системах управления и автоматики

• В измерительном оборудовании и испытательных комплексах

• В промышленных установках и распределительных устройствах

• В оборудовании связи, телемеханики и сигнализации

• В аппаратуре, работающей при вибрации и температурных перепадах

Почему важен правильный подбор

При выборе СШР48П26ЭГ3 необходимо учитывать тип ответной части, назначение исполнения — приборное или кабельное, расположение контактов, требуемый ток по каждой цепи, сечение проводников и условия эксплуатации. Также важно проверить совместимость соединителя с ответным разъёмом по серии, числу контактов, ключеванию и способу сочленения.

СШР48П26ЭГ3 сочетает 26-контактную компоновку, резьбовую фиксацию и параметры, рассчитанные на использование в ответственных электротехнических системах. Это практичное решение для построения разъёмных соединений, где необходимы компактность, надёжная механическая стыковка и стабильная передача электрических сигналов и питания.
