СШР48П20НШ2: кабельная розетка для надёжных многоконтактных соединений

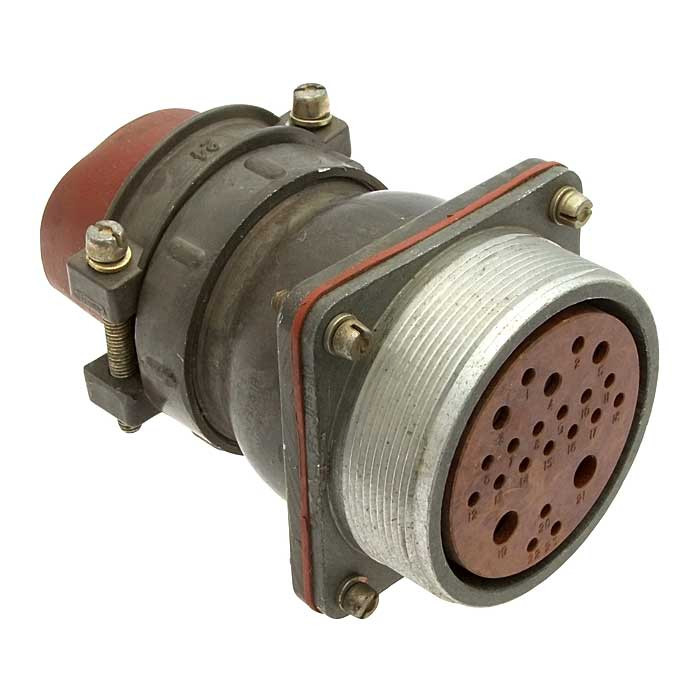

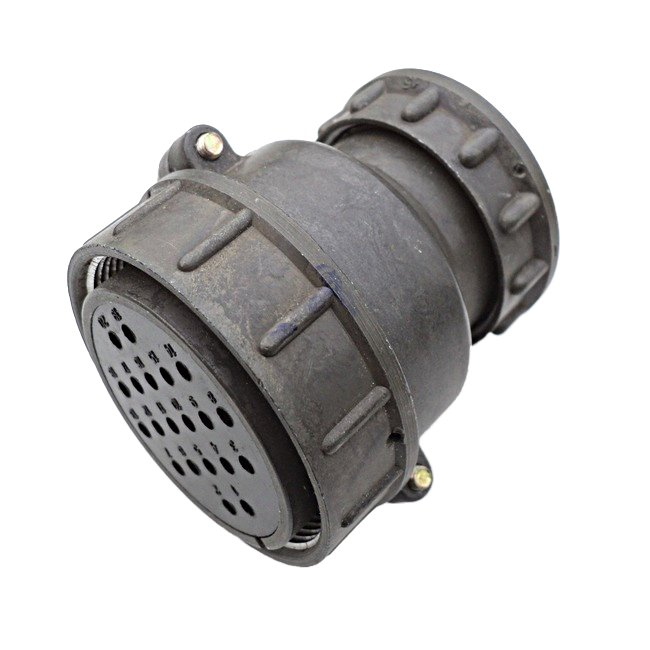

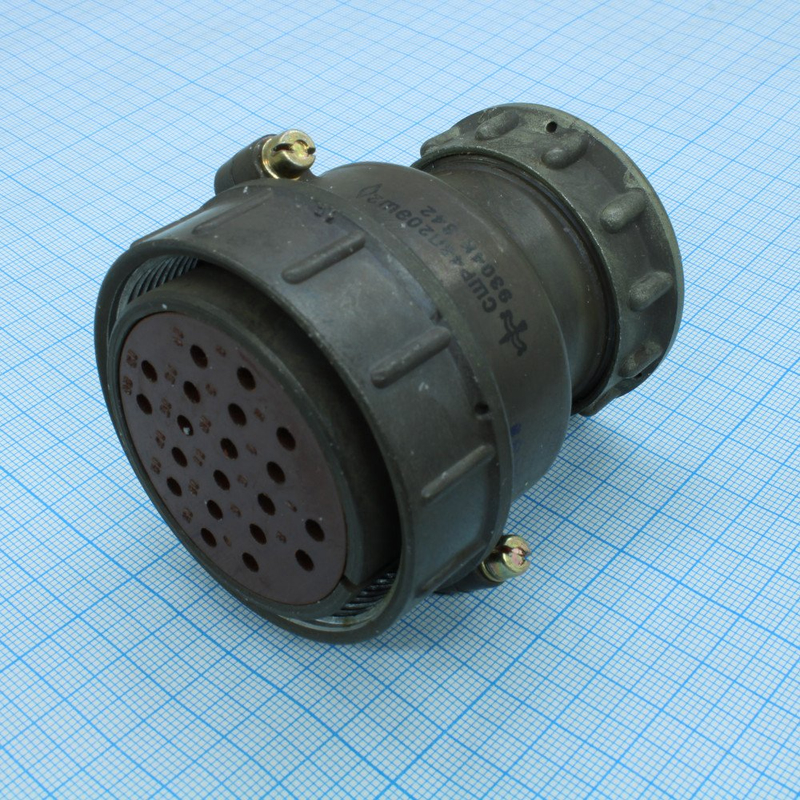

СШР48П20НШ2 — цилиндрический электрический соединитель серии СШР, выполненный в виде кабельной розетки с прямым патрубком. Модель рассчитана на создание разъёмных соединений в цепях промышленного, приборного и специального оборудования, где требуются механическая прочность, стабильный электрический контакт и удобство обслуживания.

Маркировка СШР48П20НШ2 указывает на исполнение соединителя с условным размером корпуса 48, двадцатью контактами и конструкцией для подключения неэкранированного кабеля. Розетка применяется совместно с ответной частью соответствующего типоразмера, образуя резьбовое соединение с одношпоночной поляризацией корпуса. Это помогает исключить неправильную ориентацию при стыковке.

Назначение разъёма СШР48П20НШ2

Кабельная розетка СШР48П20НШ2 предназначена для объёмного монтажа и коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Допустимое рабочее напряжение постоянного тока для соединителей данной серии достигает 850 В, поэтому разъём может применяться в силовых, управляющих, измерительных и сигнальных цепях — при условии соблюдения параметров конкретной схемы и требований технической документации.

Типичные области использования СШР48П20НШ2:

• промышленная автоматика и шкафовое оборудование;

• испытательные комплексы и стенды;

• приборостроение;

• системы управления приводами и механизмами;

• оборудование связи и телемеханики;

• транспортная, энергетическая и специальная техника;

• ремонт и модернизация оборудования с соединителями серии СШР.

Расшифровка обозначения

Обозначение помогает определить конструктивное исполнение разъёма:

Таким образом, СШР48П20НШ2 представляет собой 20-контактную кабельную розетку в корпусе условного размера 48, предназначенную для монтажа на неэкранированный кабель.

Конструктивные особенности

Соединители серии СШР традиционно применяются там, где важны стойкость к механическим воздействиям и сохранение контакта в сложных условиях эксплуатации. Корпус разъёма выполнен в цилиндрической форме, а соединение ответных частей осуществляется резьбовым способом. Такой принцип фиксации снижает риск самопроизвольного разъединения при вибрации или перемещении кабеля.

Ключевые особенности СШР48П20НШ2:

• кабельное исполнение с прямым патрубком;

• 20 контактов для подключения нескольких цепей через один разъём;

• применение с неэкранированным кабелем;

• резьбовое сочленение ответных частей;

• одношпоночная поляризация для корректной стыковки;

• серебряное покрытие контактов в исполнениях серии СШР;

• монтаж проводников методом пайки.

Прямой патрубок обеспечивает удобный ввод кабеля по оси разъёма. Такое решение особенно востребовано при прокладке кабеля в ограниченном пространстве, монтаже на панели оборудования и формировании жгутов.

Технические параметры серии

Для соединителей СШР в исполнении, к которому относится СШР48П20НШ2, указываются следующие базовые характеристики:

Указанные параметры относятся к техническим характеристикам соединителей СШР соответствующего исполнения. При проектировании конкретного изделия необходимо дополнительно сверять схему расположения контактов, допустимый ток для контактов применённого типоразмера, сечение подключаемого проводника и требования конструкторской документации.

Практические рекомендации по применению

При установке СШР48П20НШ2 важно правильно распределить цепи по контактам. Силовые, управляющие и измерительные линии желательно разводить с учётом электрических нагрузок, взаимных помех и требований безопасности. Для токовых цепей следует выбирать контакты и проводники по допустимому току, а для сигнальных линий — учитывать экранирование всей системы, если оно необходимо по условиям электромагнитной совместимости.

Перед монтажом рекомендуется:

• проверить соответствие ответной части обозначению и контактной формуле;

• убедиться в отсутствии повреждений корпуса, резьбы, ключа и изолятора;

• подготовить проводники к пайке без чрезмерного снятия изоляции;

• исключить перегрев контактов и изоляционных деталей во время монтажа;

• проконтролировать отсутствие перемычек, непропаев и замыканий;

• проверить правильность полярности и нумерации контактов;

• обеспечить разгрузку кабеля от растягивающих и изгибающих усилий.

СШР48П20НШ2 подходит для формирования компактного, обслуживаемого и механически устойчивого многоконтактного соединения. Двадцать контактов позволяют объединить несколько функциональных цепей в одном разъёме, сократить число отдельных кабельных вводов и упростить обслуживание оборудования.
