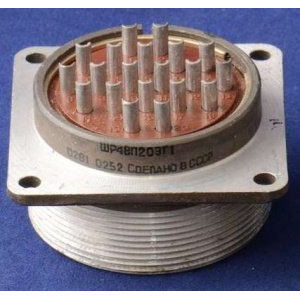

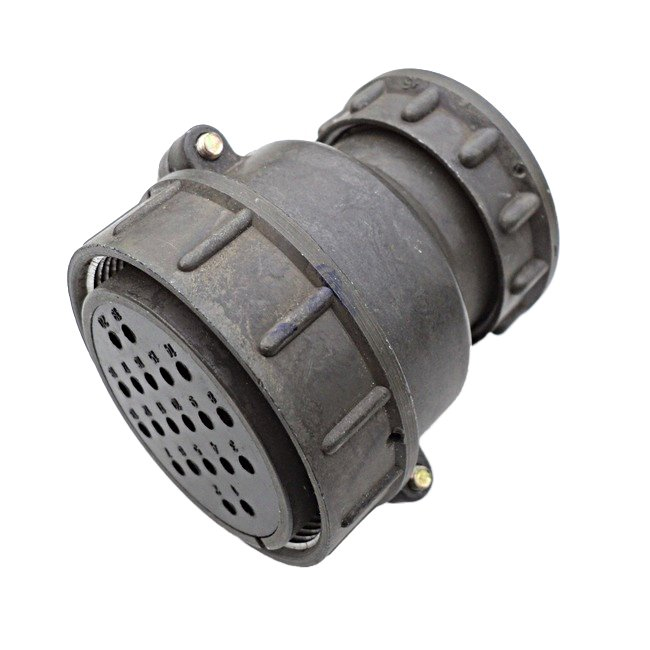

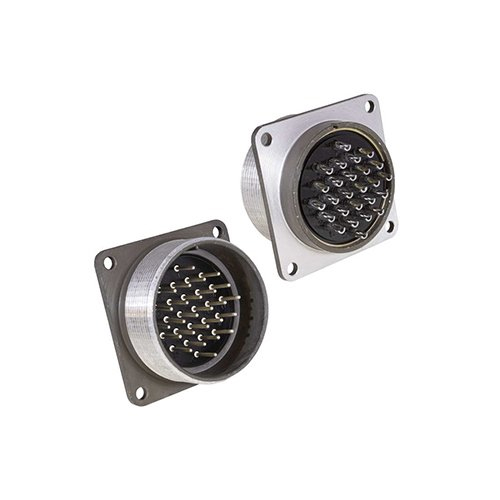

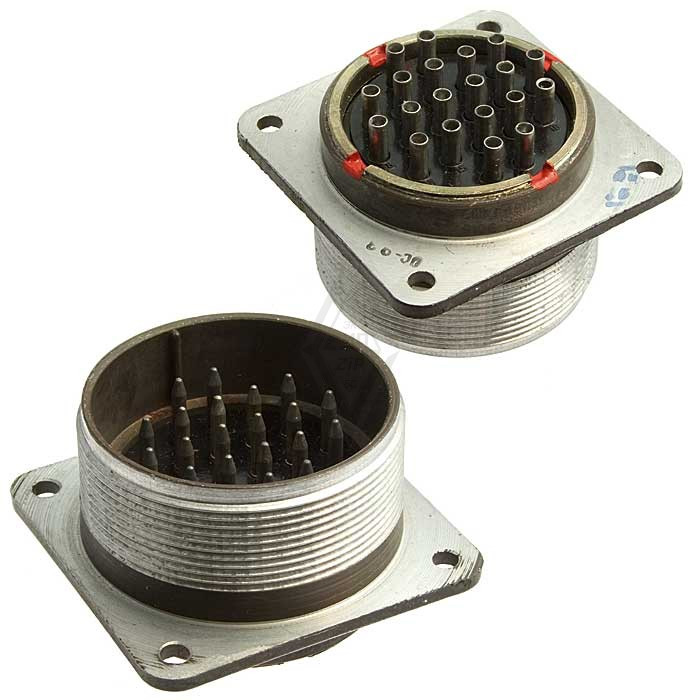

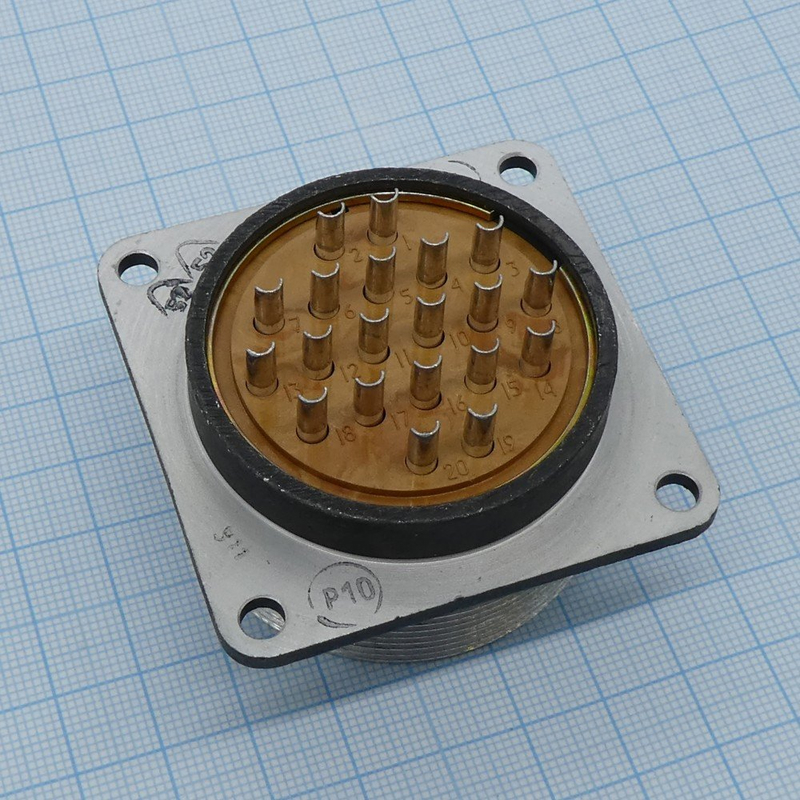

Соединитель маркировки СШР48П20ЭШ2Н — это цилиндрический низкочастотный негерметичный разъём (коннектор) для электрических цепей постоянного и переменного тока, разработанный по отечественным ТУ и применяемый в радиоэлектронной и контрольно‑измерительной аппаратуре.

• Предназначен для монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение).

• Используется для соединения и разъединения цепей в блоках и узлах радио‑ и контрольно‑измерительной аппаратуры (включая спец‑ и общепромышленное оборудование), преимущественно для внутреннего монтажа в исполнении УХЛ.

Условное обозначение строится по типу: СШР48П20ЭШ2Н.

• СШР — тип соединителя (цилиндрический низкочастотный).

• 48 — условный размер корпуса.

• П — конструктивное исполнение: для приборной части «П» обычно означает вариант без патрубка, для кабельной части — с прямым патрубком.

• 20 — количество контактов (20 штук).

• Э — вид гайки патрубка для работы с экранированным кабелем.

• Ш — тип части (чаще всего указывает на вилку или розетку в зависимости от исполнения приборной/кабельной части).

• 2 — вариант сочетания контактов (условное число, определяет типоразмерную схему контактного рисунка).

• Н — вид покрытия контактов: никель (в некоторых исполнениях может быть серебро, но в обозначении «Н» как раз указывает на никелевое покрытие).

• Количество контактов : 20 шт. (диаметр около 2,5 мм).

• Максимальный ток на один контакт : до примерно 20–35 А в зависимости от конкретной модификации и условий эксплуатации.

• Общая максимальная токовая нагрузка соединителя : до 300 А.

• Напряжение : до 850 В (амплитудное значение, постоянный и переменный ток до 3 МГц).

• Сопротивление контактов : не более 1,3 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Число сочленений‑расчленений : до 500 циклов.

• Минимальная наработка : порядка 1000 часов , срок сохраняемости — до 25 лет.
