Назначение и область применения

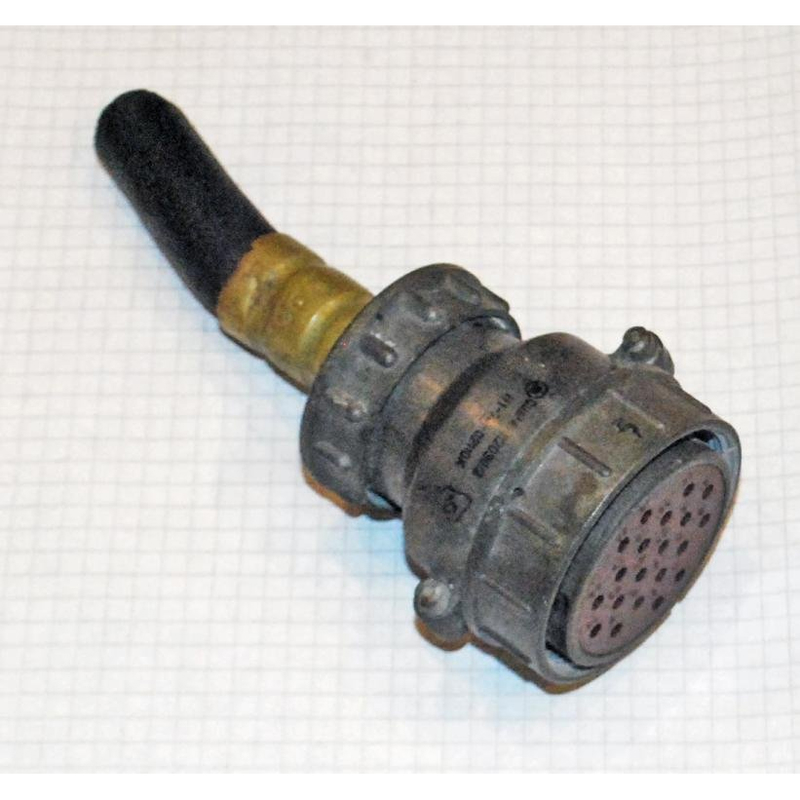

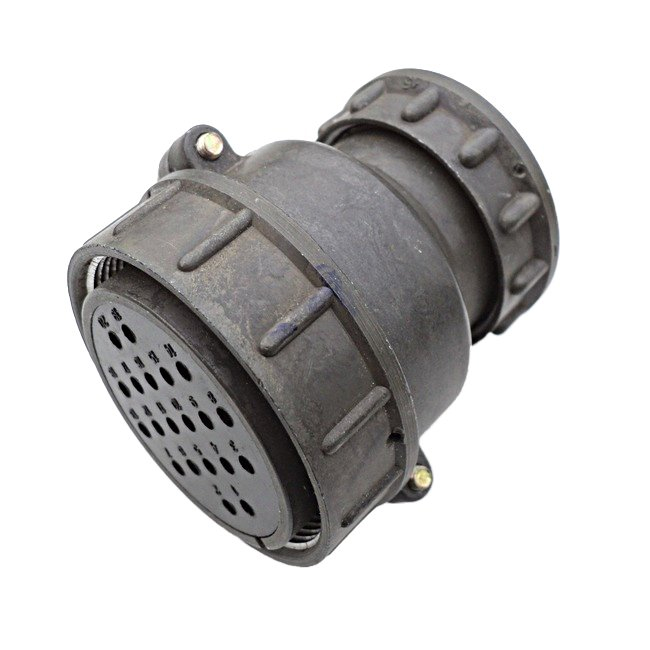

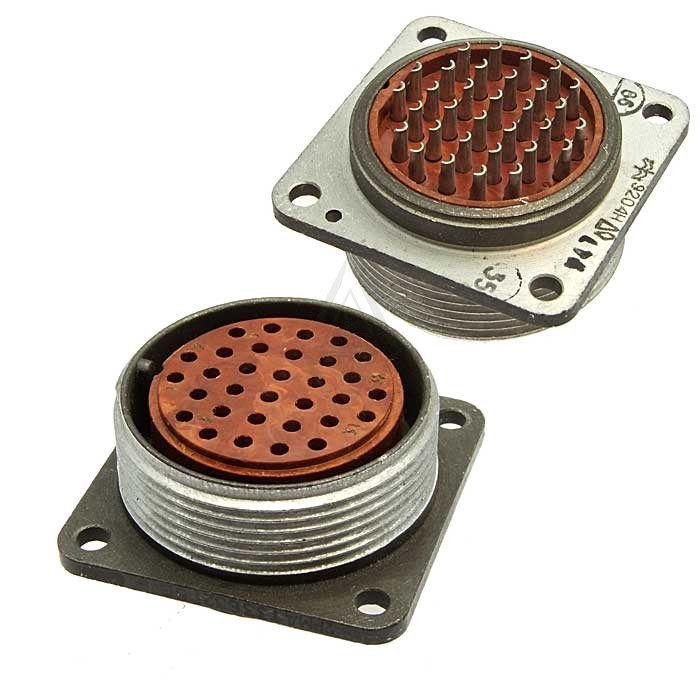

СШР48П20ЭШ2Н «5» — цилиндрический низкочастотный соединитель (разъём) серии СШР48, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на применение в составе радиоэлектронной, радиотехнической и специальной аппаратуры, где требуется разъёмное соединение экранированных кабелей с приборными или кабельными частями оборудования.

Разъём используется при внутреннем монтаже аппаратуры, в том числе в наземной полевой, морской и специальной технике. Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата, преимущественно в закрытых помещениях. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в составе ответственной аппаратуры.

Конструктивные особенности и расшифровка обозначения

Обозначение СШР48П20ЭШ2Н «5» содержит полную информацию о конструктивном исполнении соединителя:

• СШР — тип цилиндрического низкочастотного соединителя;
• 48 — условный размер корпуса (диаметр);
• П — приборная часть без патрубка либо кабельная часть с прямым патрубком в зависимости от конкретного варианта исполнения;
• 20 — количество контактов в разъёме;
• Э — наличие гайки патрубка для экранированного кабеля;
• Ш — обозначение розетки;
• 2 — вариант сочетания контактов, включая схему контактов и распределение заземлений;
• Н — никелевое покрытие контактов.

Соединитель оснащён резьбовым сочленением с однопозиционной шпоночной поляризацией. Такая конструкция исключает неправильную коммутацию и обеспечивает надёжную фиксацию ответной части в гнезде. Монтаж проводников выполняется пайкой, а экранированный кабель фиксируется гайкой патрубка, что гарантирует устойчивость к механическим воздействиям и сохранение экранирования в месте соединения.

Электрические характеристики

СШР48П20ЭШ2Н «5» рассчитан на работу при максимальном напряжении до 850 В амплитудного значения. Допустимый ток на отдельный контакт составляет до 20–35 А в зависимости от конкретных технических условий. Сопротивление контактов не превышает 1–1,3 мОм, что обеспечивает стабильное электрическое соединение с минимальными потерями.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокую электрическую прочность и надёжность разъёма при работе в цепях с повышенными требованиями к изоляции.

Эксплуатационные параметры и надёжность

Соединитель рассчитан не менее чем на 500 циклов соединений-разъединений при сохранении заявленных электрических характеристик. Наработка на отказ составляет не менее 1000 часов, что подтверждает пригодность изделия для длительной эксплуатации в составе стационарного и подвижного оборудования.

Температурный диапазон эксплуатации — от минус 60 до плюс 70 градусов Цельсия. Разъём сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для полевой, морской и специальной техники. Механическая прочность корпуса и резьбового сочленения позволяет использовать изделие в условиях повышенных требований к виброустойчивости и ударопрочности.

Благодаря совокупности конструктивных и электрических характеристик СШР48П20ЭШ2Н «5» обеспечивает надёжное экранированное соединение цепей, устойчивое к внешним воздействиям, и применяется в аппаратуре, где первостепенное значение имеют стабильность контакта и длительный срок службы.
