Назначение и область применения

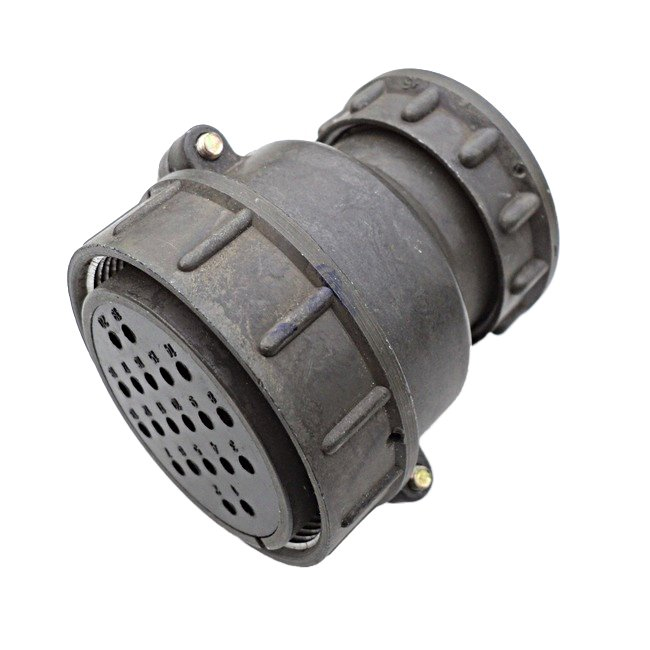

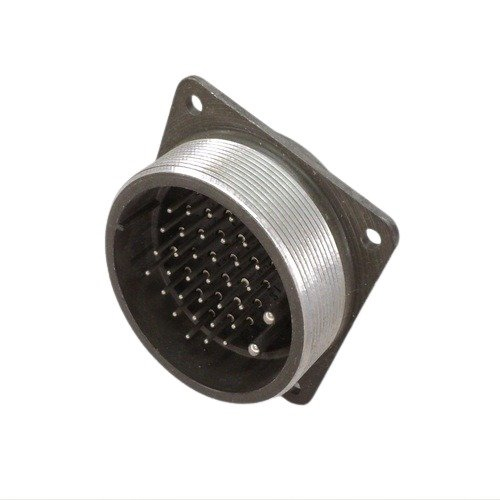

СШР48П20ЭШ2 представляет собой блочную вилку из серии низкочастотных цилиндрических соединителей СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и специализированных установок. Соединитель рассчитан на работу с сигналами частотой до 3 МГц и рабочим напряжением до 850 В.

Конструкция вилки предусматривает установку на корпус прибора или распределительного блока. Резьбовое сочленение с накидной гайкой M52×1,5 обеспечивает фиксацию ответной части и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках. Климатическое исполнение УХЛ допускает эксплуатацию в регионах с умеренным и холодным климатом, включая неотапливаемые помещения и наружные установки при соблюдении требований по влагозащите.

Технические особенности и подтверждённые характеристики

Соединитель оснащён двадцатью контактами диаметром 2,5 мм с серебряным покрытием (Ag). Серебряное покрытие контактных поверхностей снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Монтаж проводов выполняется методом пайки, в том числе объёмным способом, что позволяет использовать многожильные и одножильные проводники различного сечения.

Ключевые электрические параметры изделия:

• максимальный ток на один контакт — до 20 А;
• сопротивление контактов — не более 1–2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В.

Корпус вилки изготовлен из алюминиевого сплава А-22, обладающего достаточной механической прочностью при умеренной массе. Изоляционная вставка выполнена из карболита — материала с высокой электрической прочностью и стойкостью к нагреву. Габаритные размеры вилки составляют 58×58×38–42 мм.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный интервал эксплуатации составляет от -60 до +60 °C. Допускается работа при относительной влажности воздуха до 98% и в условиях пониженного атмосферного давления.

Изделие выдерживает значительные механические нагрузки:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g);
• механические удары многократного действия с ускорением от 5000 до 10000 м/с² (500–1000 g);
• ресурс сочленений — не менее 500 циклов соединения и разъединения.

Срок хранения изделия достигает 25 лет при соблюдении условий консервации и складирования, предусмотренных техническими условиями. Вид приёмки «5» соответствует требованиям военной приёмки (ВП) и представителя заказчика (ПЗ) по техническим условиям ТУ ГЕ0.364.107.

Конструктивное исполнение и совместимость

Вилка имеет негерметичную конструкцию без патрубка, что обозначено литерой «П» в наименовании. Поляризация одношпоночная исключает неправильное сочленение с ответной розеткой. Изделие совместимо с экранированными и неэкранированными кабелями, что расширяет варианты применения при монтаже жгутов и кабельных сборок.

Блочное исполнение предполагает крепление вилки на панель или корпус оборудования при помощи штатных крепёжных элементов. Ответная часть серии СШР48 обеспечивает полную взаимозаменяемость с изделиями, выпущенными по единым техническим условиям данной серии соединителей.
