Назначение и область применения

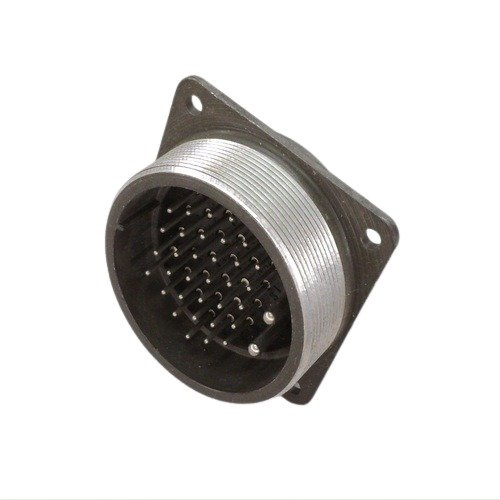

СШР48П20ЭШ2 ВИЛКИ «5» — приборная вилка цилиндрического низкочастотного негерметичного разъёма серии СШР, предназначенная для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в составе разъёмных контактных пар при монтаже электрооборудования, контрольно-измерительной аппаратуры, промышленных установок и бортовых систем, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами. Вилка рассчитана на приборный монтаж без кожуха, что упрощает компоновку внутри корпусов устройств и шкафов.

Конструктивные особенности и расшифровка обозначения

Условное обозначение СШР48П20ЭШ2 раскрывает ключевые конструктивные признаки изделия:

• СШР — тип соединителя;
• 48 — условный размер корпуса;
• П — исполнение без патрубка;
• 20 — количество контактов;
• ЭШ — особенности конструкции: гайка для экранированного кабеля отсутствует, вилка;
• 2 — номер контактного набора.

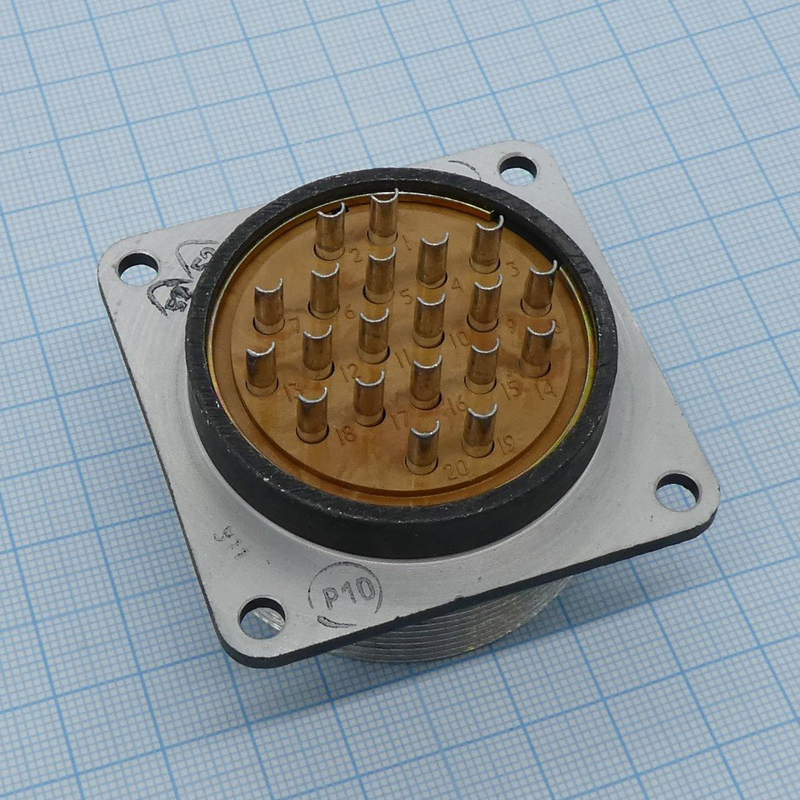

Вид приёмки «5» соответствует требованиям ВП, ПЗ по нормам ГЕО.364.107 ТУ. Вилка имеет штыревые контакты диаметром 2,5 мм с серебряным покрытием, обеспечивающим низкое переходное сопротивление и защиту контактных поверхностей от окисления. Соединение с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией, что исключает ошибки при сочленении и гарантирует правильную ориентацию контактов. Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Такое сочетание материалов обеспечивает достаточную механическую прочность при умеренной массе и высокие диэлектрические свойства изоляции.

Совместимость

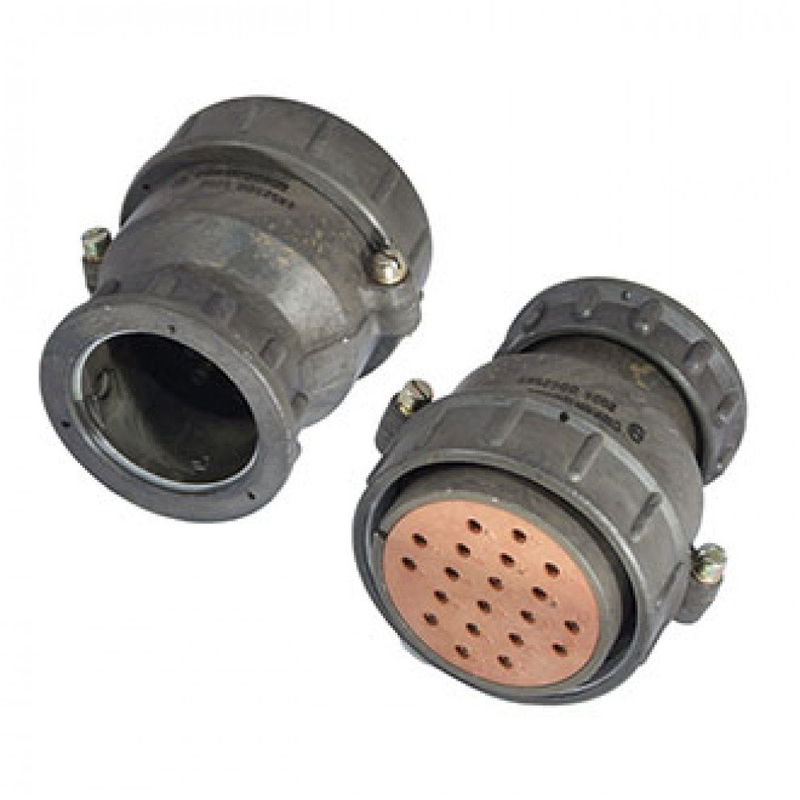

СШР48П20ЭШ2 ВИЛКИ «5» взаимосочленяемы с розетками серий СШР и СШРГ. Это позволяет использовать вилку в составе уже существующих комплексов оборудования без замены установленных ответных частей, что сокращает затраты на модернизацию и ремонт. Применение серии СШР в целом ориентировано на унифицированные монтажные схемы, где требуется частая коммутация цепей или замена блоков.

Электрические параметры

Рабочий ток вилки составляет 20 А, при этом максимальная нагрузка на один контакт допускается до 35 А. Сопротивление контактов не превышает 1–1,3 мОм, что подтверждает высокое качество контактного соединения и минимальные потери энергии в месте сочленения. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает безопасную работу при заявленном напряжении до 850 В и исключает утечки между соседними контактами.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие рассчитано на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия. Это позволяет применять вилку как в неотапливаемых помещениях, так и в составе аппаратуры, работающей в условиях умеренного нагрева. Соединитель сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус второй степени Па, что расширяет область его использования на высотное и вакуумное оборудование.

Механическая стойкость подтверждена следующими показателями:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• одиночный механический удар с ускорением до 10000 метров на секунду в квадрате;
• многократный механический удар с ускорением до 1500 метров на секунду в квадрате.

Количество сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов. Эти характеристики подтверждают способность вилки длительно работать в условиях вибрационных и ударных нагрузок, характерных для промышленного и транспортного оборудования.

Габаритные размеры и монтаж

Габаритные размеры вилки составляют около 58 на 42 на 58 мм. Для блочной версии указаны размеры 58 на 58 на 38 мм. Компактность корпуса при двадцати контактах позволяет размещать разъём в ограниченном пространстве приборных отсеков. Исполнение без патрубка и отсутствие гайки для экранированного кабеля упрощают подключение проводников при внутреннем монтаже. Вилка предназначена для стационарной установки на панелях или внутри корпусов с креплением, соответствующим конструктиву серии СШР48.
