Назначение соединителя СШР48П20ЭШ2

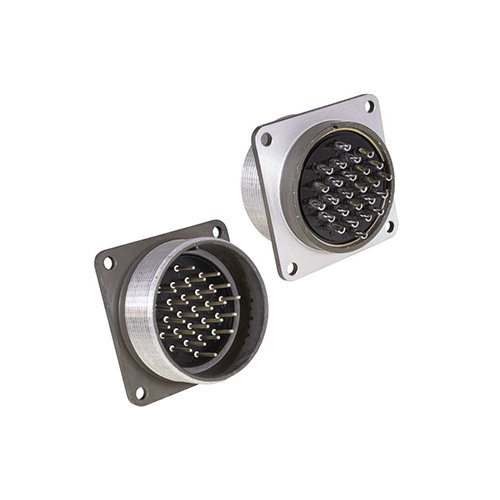

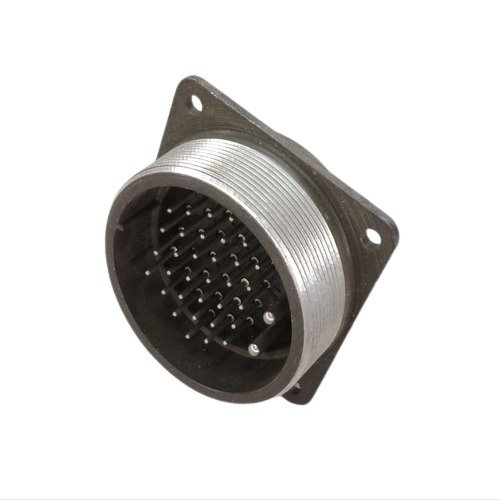

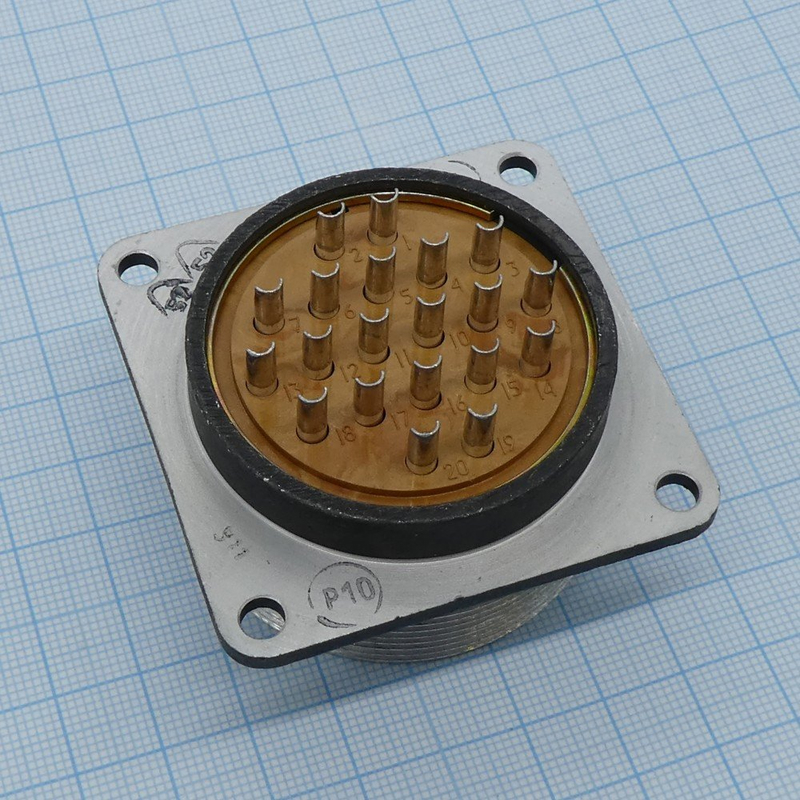

Соединитель СШР48П20ЭШ2 вилка представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие применяется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры и обеспечивает надежное соединение и разъединение электрических цепей в составе приборов, стоек и кабельных сборок.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться как в приборном, так и в кабельном варианте. Приборная часть изготавливается без патрубков, а кабельная часть может оснащаться прямым или угловым патрубком, что расширяет возможности компоновки при монтаже оборудования.

Технические характеристики

Соединитель СШР48П20ЭШ2 обладает следующими подтвержденными параметрами:

• Количество контактов — 20;
• Максимальная суммарная токовая нагрузка — 300 А, при этом на одиночный контакт приходится до 35 А;
• Сопротивление контактов — не более 1,3 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Количество циклов соединения-разъединения — 500;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — до 25 лет.

Электрические параметры изделия обеспечивают стабильную передачу сигналов и питающих напряжений в низкочастотном диапазоне, а высокое сопротивление изоляции гарантирует безопасность эксплуатации даже при повышенной влажности и загрязнении контактных групп.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на работу в климатическом исполнении УХЛ и сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 70 градусов Цельсия. Такая термостойкость позволяет использовать разъем как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, эксплуатируемой в условиях холодного климата.

Изделие обладает высокой механической прочностью и устойчивостью к вибрационным и ударным нагрузкам:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц;
• ускорение при механическом ударе одиночного действия — до 10000 метров на секунду в квадрате;
• ускорение при механическом ударе многократного действия — до 1500 метров на секунду в квадрате.

Благодаря этим характеристикам соединитель может применяться в аппаратуре, подверженной значительным динамическим воздействиям, включая транспортное, бортовое и промышленное оборудование.

Применение и особенности приемки «5»

Соединители СШР48П20ЭШ2 предназначены для внутреннего монтажа радиоэлектронной аппаратуры, приборных стоек, блоков питания и коммутационных узлов. Изделие обеспечивает многократное соединение и разъединение цепей, что делает его удобным для модульных конструкций, требующих периодического обслуживания или замены отдельных блоков.

Приемка «5» указывает на специальные условия контроля качества при производстве и поставке данной партии соединителей. Изделия, прошедшие такую приемку, применяются в аппаратуре, к которой предъявляются повышенные требования по надежности и стабильности электрических параметров.

Соединитель используется в составе кабельных сборок и приборных панелей, где требуется коммутация до 20 цепей с суммарной токовой нагрузкой до 300 А. Конструкция с прямым или угловым кабельным патрубком позволяет оптимально организовать прокладку жгутов внутри корпусов оборудования и снизить механические напряжения на контактные группы.

Артикул изделия — 8520, что позволяет однозначно идентифицировать данную модификацию среди других соединителей серии СШР48. Срок сохраняемости до 25 лет подтверждает высокое качество материалов и покрытий, используемых при изготовлении разъема, и допускает длительное хранение изделия без потери эксплуатационных свойств.
