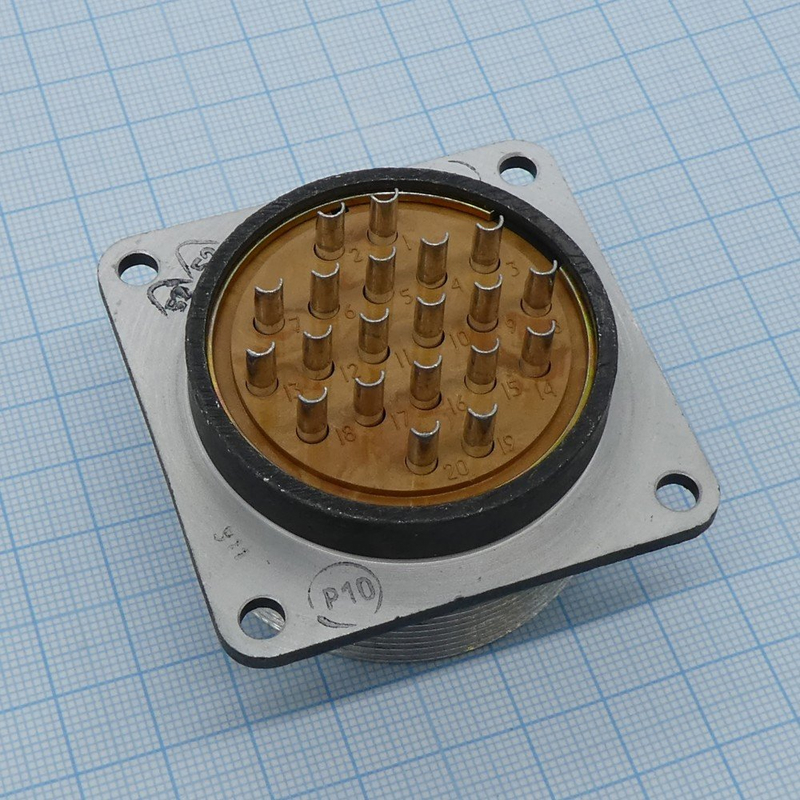

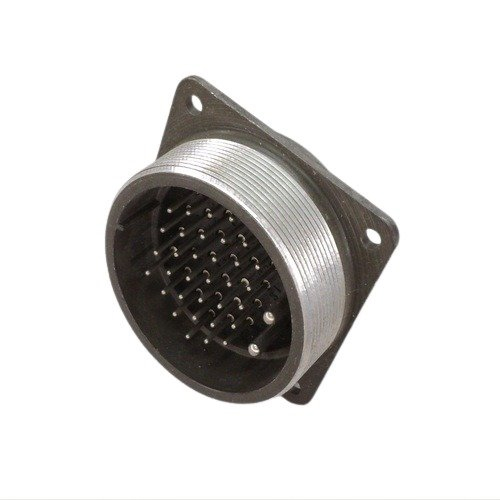

Назначение соединителя СШР48П20ЭШ2 вилка

Соединитель СШР48П20ЭШ2 вилка представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию при напряжении до 850 В (амплитудное значение) и подходит для внутреннего монтажа в климатическом исполнении УХЛ. Конструкция предусматривает использование в составе разъемного контактного соединения совместно с ответной розеткой СШР48.

Соединитель ориентирован на применение в радиоэлектронной аппаратуре специального и общего назначения, где требуется надежное коммутирование цепей с повышенными токовыми нагрузками. Вилка может устанавливаться как на приборные корпуса, так и на кабельные сборки, что расширяет возможности компоновки при проектировании оборудования.

Конструкция и технические характеристики

Соединитель СШР48П20ЭШ2 вилка состоит из двух сопрягаемых частей: вилки и розетки. Вилки могут быть как приборными, так и кабельными. Приборная часть изготавливается без патрубков, а кабельная может иметь прямые или угловые патрубки. Это позволяет подбирать конфигурацию разъема под конкретные условия монтажа и трассировки кабеля внутри устройства или на его корпусе.

Конструктивные и электрические параметры соединителя:

• Количество контактов: 20
• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальная токовая нагрузка на одиночный контакт: 35 А
• Минимальная наработка: 1000 часов
• Срок сохраняемости: до 25 лет
• Рабочий диапазон температур: от минус 60 до плюс 70 градусов Цельсия
• Долговечность: около 500 циклов соединений-разъединений

Покрытие контактов выполнено из серебра. Такое покрытие обеспечивает стабильно низкое переходное сопротивление, хорошую проводимость и устойчивость к коррозии в процессе длительной эксплуатации. Серебряное покрытие также способствует сохранению параметров соединения при многократных циклах сочленения.

Механическая стойкость

Соединитель СШР48П20ЭШ2 вилка рассчитан на работу в условиях воздействия механических нагрузок. Допустимое ускорение при одиночном механическом ударе составляет до 10000 метров на секунду в квадрате, при многократном механическом ударе — до 1500 метров на секунду в квадрате. Эти показатели подтверждают способность разъема сохранять целостность конструкции и электрические характеристики при вибрационных и ударных воздействиях, характерных для аппаратуры специального назначения.

Корпусные детали соединителя выполнены из материалов, устойчивых к климатическим факторам исполнения УХЛ, что допускает применение изделия в умеренно холодных климатических условиях при внутреннем монтаже.

Применение

Соединители СШР48П20ЭШ2 широко используются в радиоэлектронной аппаратуре специального и общего назначения. Они подходят для монтажа как экранированных, так и неэкранированных кабельных сборок, обеспечивая надежное разъемное соединение в силовых и сигнальных цепях. Благодаря двадцати контактам и допустимому току до 35 А на контакт, разъем применим в устройствах, где требуется одновременная коммутация нескольких цепей с высокой токовой нагрузкой.

Соединитель может применяться в составе измерительного оборудования, источников питания, промышленной автоматики, а также в аппаратуре, эксплуатируемой в условиях умеренно холодного климата. Негерметичное исполнение предполагает установку изделия внутри корпусов приборов или в местах, защищенных от прямого воздействия влаги и агрессивных сред.
