Назначение и область применения

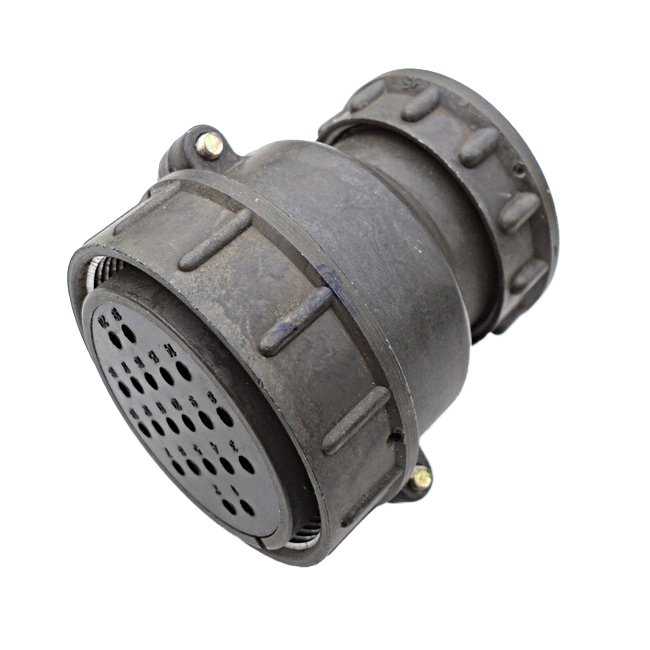

СШР48П20ЭШ2 представляет собой кабельную розетку цилиндрического низкочастотного соединителя, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории СШР48 и используется для коммутации силовых и сигнальных линий в составе радиоэлектронной и радиотехнической аппаратуры.

Конструкция розетки рассчитана на внутреннее и наружное применение. Исполнение УХЛ обеспечивает стабильную работу в условиях умеренного и холодного климата. Розетка негерметичная, однако её конструкция предусматривает защиту от пыли и влаги, что расширяет допустимые условия эксплуатации.

Соединитель предназначен для работы с экранированным кабелем. Наличие гайки патрубка типа «Э» позволяет надёжно фиксировать экран кабеля и обеспечивает целостность экранирования в месте ввода проводника в корпус розетки.

Технические особенности и конструкция

Расшифровка обозначения СШР48П20ЭШ2 даёт полное представление о конструктивном исполнении изделия. СШР обозначает тип соединителя, цифра 48 — условный размер корпуса, литера П — наличие прямого патрубка у кабельной части, цифра 20 — количество контактов, литера Э — гайку патрубка для экранированного кабеля, литера Ш — розетку, а цифра 2 — вариант сочетания контактов.

Розетка оснащена двадцатью контактами диаметром 2,5 мм. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и высокую стойкость к коррозии. Сочленение с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильную ориентацию при соединении и повышает надёжность контакта.

Габаритные размеры розетки составляют 59,5 мм в диаметре и 68,1 мм в длину. Соединитель рассчитан не менее чем на пятьсот циклов сочленения и расчленения, а минимальная наработка составляет тысячу часов. Срок хранения изделия составляет от пятнадцати до двадцати пяти лет, что подтверждает его долговечность при соблюдении условий хранения.

Электрические параметры и устойчивость к внешним воздействиям

• Количество контактов — 20 штук, диаметр контакта 2,5 мм
• Допустимый ток на один контакт — до 20 А
• Общая токовая нагрузка — до 300 А
• Сопротивление контактов — не более 1,3 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Рабочее напряжение — до 850 В
• Диапазон рабочих частот — до 3 МГц

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с². Конструкция розетки рассчитана на механические удары: одиночные с ускорением до 10000 м/с² и многократные с ускорением до 1500 м/с², а также на линейное ускорение до 2000 м/с². Такие параметры подтверждают пригодность соединителя для эксплуатации в аппаратуре, подверженной значительным механическим нагрузкам и вибрациям.

Приёмка и комплектность
