Назначение и область применения

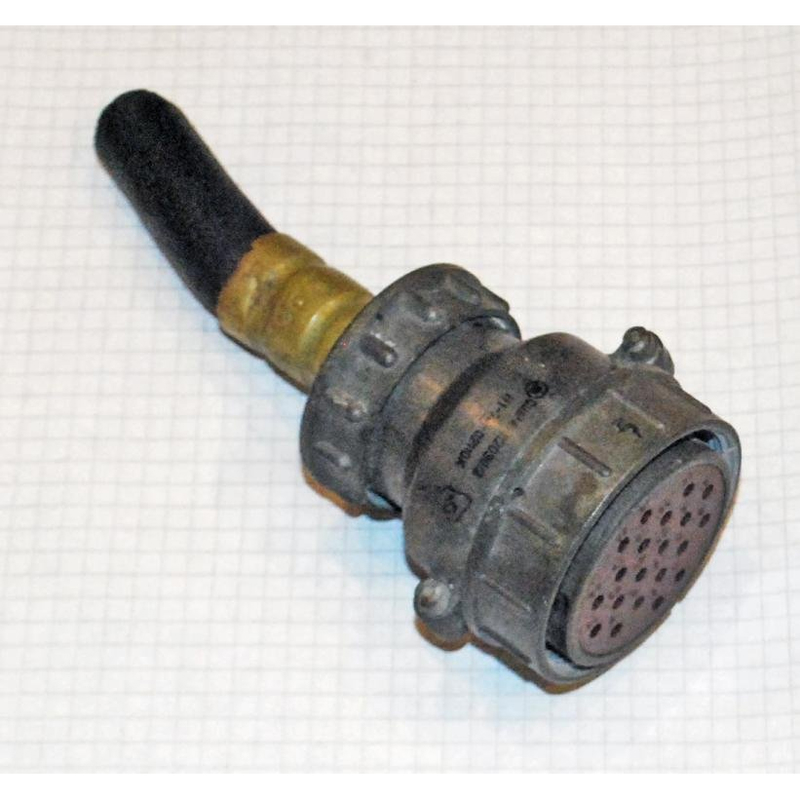

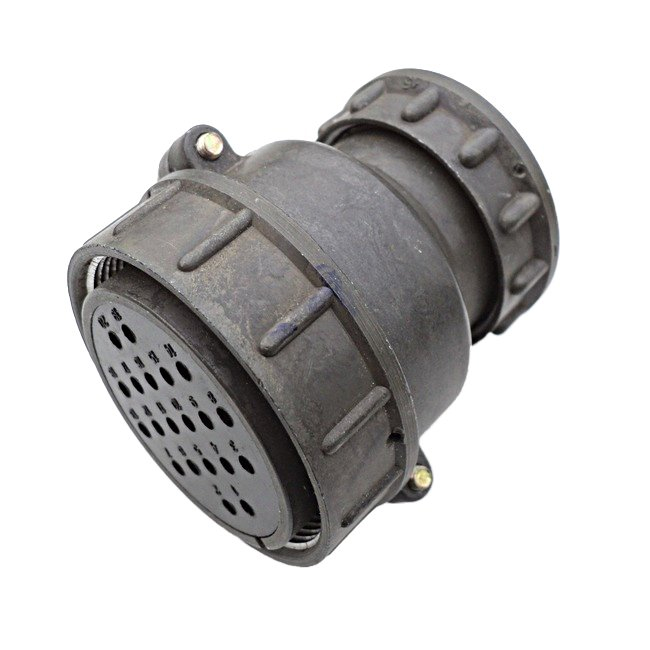

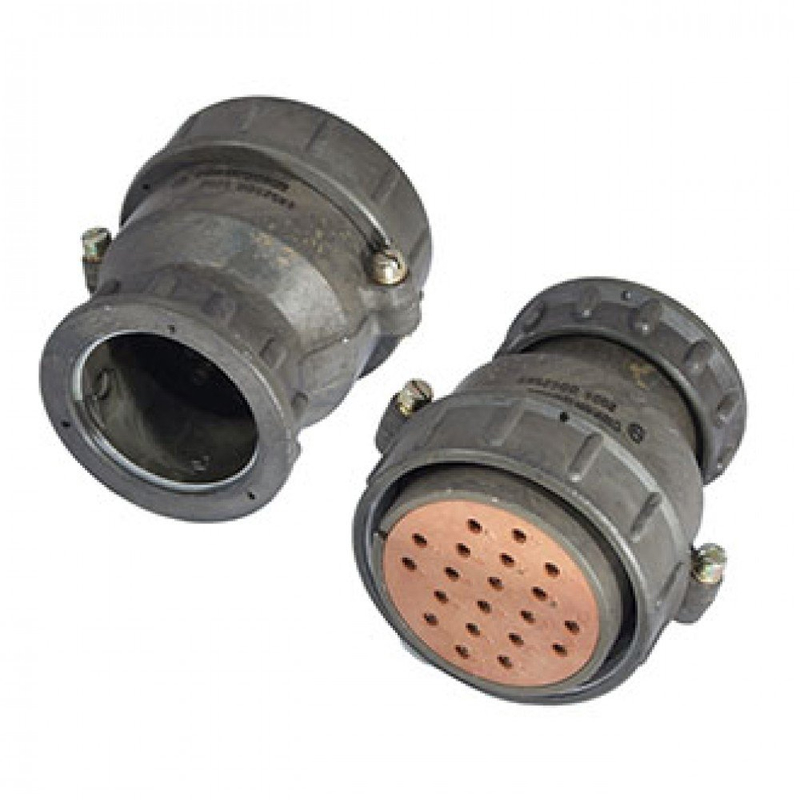

СШР48П20ЭШ2 представляет собой кабельную розетку цилиндрического низкочастотного соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие входит в состав разъёмной пары «вилка-розетка» и применяется в составе блочных и кабельных соединителей в зависимости от конкретной схемы монтажа.

Розетка рассчитана на внутренний монтаж в электротехнических устройствах, приборах и системах, где требуется стабильное электрическое соединение с высокой механической прочностью и устойчивостью к внешним воздействиям. Благодаря климатическому исполнению УХЛ изделие пригодно для эксплуатации в умеренных и холодных климатических условиях.

Соединитель ориентирован на применение в аппаратуре промышленного и специального назначения, распределительных устройствах, измерительных комплексах и другом оборудовании, работающем в широком диапазоне температур от -60 до +70 °C.

Конструктивные особенности

Корпус розетки изготовлен из алюминиевого сплава, что обеспечивает сочетание малого веса и достаточной механической прочности. Изолятор выполнен из карболита — материала с высокой диэлектрической прочностью и стойкостью к нагреву. Контактные элементы покрыты серебром, что снижает переходное сопротивление и повышает коррозионную стойкость контактов.

Сочленение вилки и розетки осуществляется резьбовым методом, гарантирующим плотное и надёжное соединение, устойчивое к вибрациям и случайному разъединению. Поляризация корпусов одношпоночная, что исключает неправильное соединение частей разъёма.

Розетка оснащена прямым патрубком, предназначенным для подключения экранированного кабеля. Такая конструкция упрощает монтаж и позволяет аккуратно выводить кабель без резких изгибов, снижая механические напряжения в месте соединения.

Технические параметры

Изделие имеет 20 контактов и рассчитано на максимальную токовую нагрузку 35 А на одиночный контакт. Основные электрические и эксплуатационные характеристики подтверждены техническими условиями:

• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• интервал рабочих температур — от -60 до +70 °C;
• минимальная наработка — 1000 часов;
• срок хранения — до 25 лет;
• габаритные размеры — 59 x 68 x 69 мм;
• материал корпуса — алюминиевый сплав;
• материал изолятора — карболит;
• климатическое исполнение — УХЛ.

Монтаж и эксплуатация

Розетка предназначена для внутреннего монтажа и устанавливается непосредственно в корпус оборудования или на монтажную панель. Подключение кабеля выполняется через прямой патрубок, что позволяет использовать экранированные кабели и обеспечивает защиту места ввода от механических повреждений.

Резьбовое сочленение обеспечивает надёжную фиксацию ответной части после соединения, а одношпоночная поляризация исключает ошибки при монтаже. Серебряное покрытие контактов сохраняет низкое переходное сопротивление в течение всего срока службы и предотвращает образование оксидных плёнок, способных ухудшить качество контакта.

Изделие не требует специального обслуживания в процессе эксплуатации. При соблюдении рабочих параметров и условий окружающей среды розетка сохраняет заявленные характеристики на протяжении минимальной наработки 1000 часов, а при правильном хранении срок службы изделия может достигать 25 лет.
