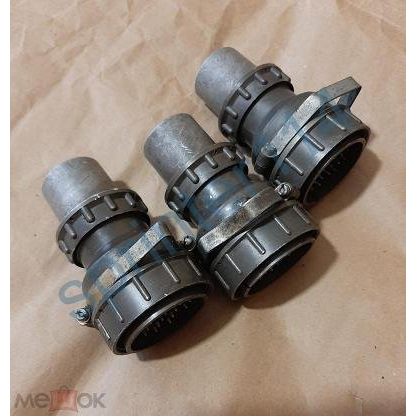

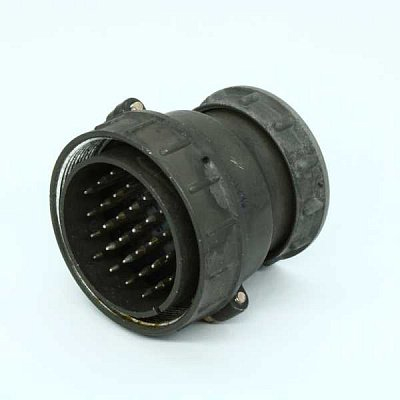

СШР48П20ЭГ2 ВИЛКИ КАБЕЛЬНЫЕ

Цена:

900 ₽

Технические характеристики

СШР48П20ЭГ2 ВИЛКИ КАБЕЛЬНЫЕ

СШР48П20ЭГ2 — это цилиндрический низкочастотный кабельный соединитель серии СШР, представляющий собой кабельную вилку с прямым патрубком и гайкой для присоединения экранированного кабеля.

Назначение и область применения

Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до примерно 3 МГц в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Используется в составе узлов и блоков аппаратуры, чаще всего как разъём общего назначения для внутреннего или наружного монтажа в климатическом исполнении УХЛ (умеренный и холодный климат).
Обеспечивает пылезащиту контактов и мест присоединения проводов к контактам в сочленённом состоянии с ответной розеткой серии СШР (обычно СШРГ).

Расшифровка обозначения СШР48П20ЭГ2

«СШР» – серия разъёмов (соединители цилиндрические низкочастотные, негерметичные).
«48» – условный размер корпуса (крупный корпус с диаметром около 59,5 мм).
«П» – тип патрубка: прямой кабельный патрубок.
«20» – количество контактов (20 круглых штырьковых контактов).
«Э» – тип гайки патрубка: гайка для экранированного кабеля (поджатие экрана кабеля).
«Г» – часть соединителя: вилка в кабельной части.
«2» – номер сочетания контактов (конкретная схема и диаметр контактов: 20 контактов диаметром около 2,5 мм).

Конструкция и материалы

Корпус: алюминиевый сплав (например, А‑22) с оксидированным покрытием, обычно серого цвета.
Изолятор: бакелит, как правило чёрного цвета.
Контакты: штырьковые, круглые, из латуни с серебряным покрытием (Ag), контакты извлекаемые.
Патрубок: прямой кабельный, с концевой гайкой для обжима/фиксации экранированного кабеля.
Поляризация: одношпоночная, есть паз для правильной ориентации при соединении.
Монтаж проводников к контактам осуществляется пайкой к хвостовикам контактов.

Пример: кабельная вилка СШР48П20ЭГ2 устанавливается на экранированный многожильный кабель, экран заводится под гайку «Э», а жила каждой жилы впаивается на отдельный контакт.

Основные электрические и механические характеристики

Максимальное рабочее напряжение: до примерно 850 В (амплитудное значение).
Рабочий ток на один контакт (для Ø 2,5 мм): порядка 20 А (у разных источников могут приводиться значения до 20–35 А; точное значение уточняют по ТУ).
Переходное сопротивление контакта: не более около 1 мОм для контактов такого диаметра.
Сопротивление изоляции: порядка 5000 МОм в нормальных условиях.

Механика и надёжность:

Диапазон синусоидальной вибрации: примерно 5–2000 Гц с ускорением до 30 g.
Устойчивость к многократным ударам с ускорениями десятки g и к одиночным ударам до сотен g по амплитуде.
Рабочий температурный диапазон: примерно от −60 до +60 °C.
Климатическое исполнение: УХЛ, относительная влажность до 98% при +25 °C.
Ресурс: около 500 циклов сочленения‑расчленения, минимальная наработка порядка 1000 часов, срок сохраняемости до 25 лет.

Описание

Назначение и область применения

СШР48П20ЭГ2 — цилиндрический низкочастотный кабельный соединитель серии СШР, представляющий собой кабельную вилку с прямым патрубком и гайкой для присоединения экранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до примерно 3 МГц в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Соединитель используется в составе узлов и блоков аппаратуры, чаще всего как разъём общего назначения для внутреннего или наружного монтажа в климатическом исполнении УХЛ (умеренный и холодный климат). В сочленённом состоянии с ответной розеткой серии СШР (обычно СШРГ) вилка обеспечивает пылезащиту контактов и мест присоединения проводов к контактам.

Расшифровка обозначения

«СШР» — серия разъёмов: соединители цилиндрические низкочастотные, негерметичные.
«48» — условный размер корпуса (крупный корпус с диаметром около 59,5 мм).
«П» — тип патрубка: прямой кабельный патрубок.
«20» — количество контактов: 20 круглых штырьковых контактов.
«Э» — тип гайки патрубка: гайка для экранированного кабеля (поджатие экрана кабеля).
«Г» — часть соединителя: вилка в кабельной части.
«2» — номер сочетания контактов: конкретная схема и диаметр контактов, 20 контактов диаметром около 2,5 мм.

Конструкция и материалы

Корпус изделия выполнен из алюминиевого сплава (например, А‑22) с оксидированным покрытием, обычно серого цвета. Изолятор изготовлен из бакелита, как правило чёрного цвета. Контакты — штырьковые, круглые, из латуни с серебряным покрытием (Ag), контакты извлекаемые.

Патрубок прямой кабельный, с концевой гайкой для обжима и фиксации экранированного кабеля. Поляризация одношпоночная: предусмотрен паз для правильной ориентации при соединении. Монтаж проводников к контактам осуществляется пайкой к хвостовикам контактов.

Пример применения: кабельная вилка СШР48П20ЭГ2 устанавливается на экранированный многожильный кабель, экран заводится под гайку «Э», а каждая жила впаивается на отдельный контакт.

Основные электрические и механические характеристики

Максимальное рабочее напряжение: до примерно 850 В (амплитудное значение).
Рабочий ток на один контакт (для контактов диаметром 2,5 мм): порядка 20 А, у разных источников могут приводиться значения до 20–35 А; точное значение уточняют по ТУ.
Переходное сопротивление контакта: не более около 1 мОм для контактов такого диаметра.
Сопротивление изоляции: порядка 5000 МОм в нормальных условиях.
Диапазон синусоидальной вибрации: примерно 5–2000 Гц.

Совместимость и комплектация

Вилка СШР48П20ЭГ2 предназначена для сочленения с ответными кабельными или блочными розетками серии СШР соответствующего типоразмера и схемы расположения контактов. При выборе ответной части необходимо учитывать условный размер корпуса 48, количество контактов 20 и номер сочетания контактов 2.

Изделие поставляется как самостоятельная сборочная единица. Артикул товара — 8514. Подробные сведения о гарантийных обязательствах, стране производства и сертификатах соответствия уточняются в сопроводительной документации на конкретную партию.
