Назначение и область применения

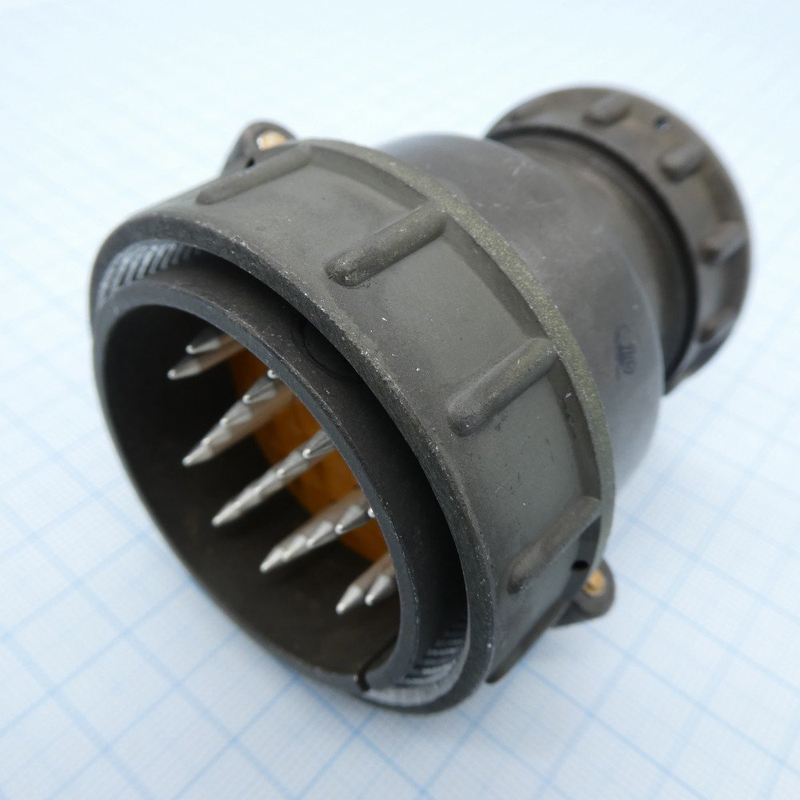

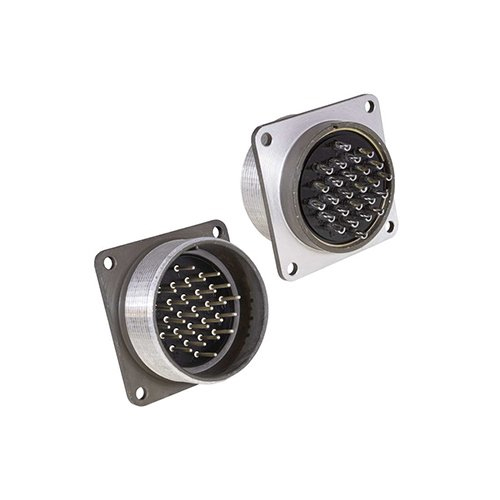

СШР48П20ЭГ2 представляет собой кабельную вилку цилиндрического низкочастотного соединителя, предназначенную для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории СШР48 и применяется для коммутации силовых и сигнальных линий в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и специализированных установок, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой.

Соединитель рассчитан на эксплуатацию в негерметичном исполнении и имеет климатическое исполнение УХЛ, что допускает применение в условиях умеренного и холодного климата. Вилка оснащена прямым патрубком для кабельной части, а сочленение с ответной розеткой выполняется резьбовым способом с одношпоночной поляризацией, исключающей неправильное соединение контактов.

Подтверждённые технические особенности

Конструкция СШР48П20ЭГ2 включает 20 контактов диаметром 2,5 мм. Максимальная токовая нагрузка на один контакт составляет 20 А, общая допустимая нагрузка достигает 300 А. Сопротивление контактов не превышает 1,3 мОм, что обеспечивает стабильное электрическое соединение при значительных токах. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Изделие рассчитано на широкий диапазон рабочих температур от -60 до +70 °C. Вилка выдерживает синусоидальную вибрацию с ускорением до 300 м/с² (30 g), механические удары одиночного действия до 10000 м/с² и многократные удары до 1500 м/с². Допускается эксплуатация при пониженном давлении до 1,3·10⁻⁴ Па. Количество циклов сочленений-расчленений составляет не менее 500.

Расшифровка обозначения

• СШР — тип соединителя
• 48 — размер корпуса
• П — прямой патрубок (кабельная часть)
• 20 — число контактов
• Э — исполнение контактов
• Г — покрытие
• 2 — сочетание контактов

Монтаж и эксплуатационные параметры

Метод монтажа контактов — пайка. Данный способ обеспечивает надёжное и долговременное присоединение проводников кабеля к контактным элементам вилки. Резьбовое сочленение с одношпоночной поляризацией гарантирует точную ориентацию при стыковке и предотвращает повреждение контактов.

Срок сохраняемости изделия составляет 25 лет, минимальная наработка — 1000 часов. Приёмка товара соответствует обозначению «5», что отражает установленный уровень контроля качества при поставке. Артикул изделия — 8513.
