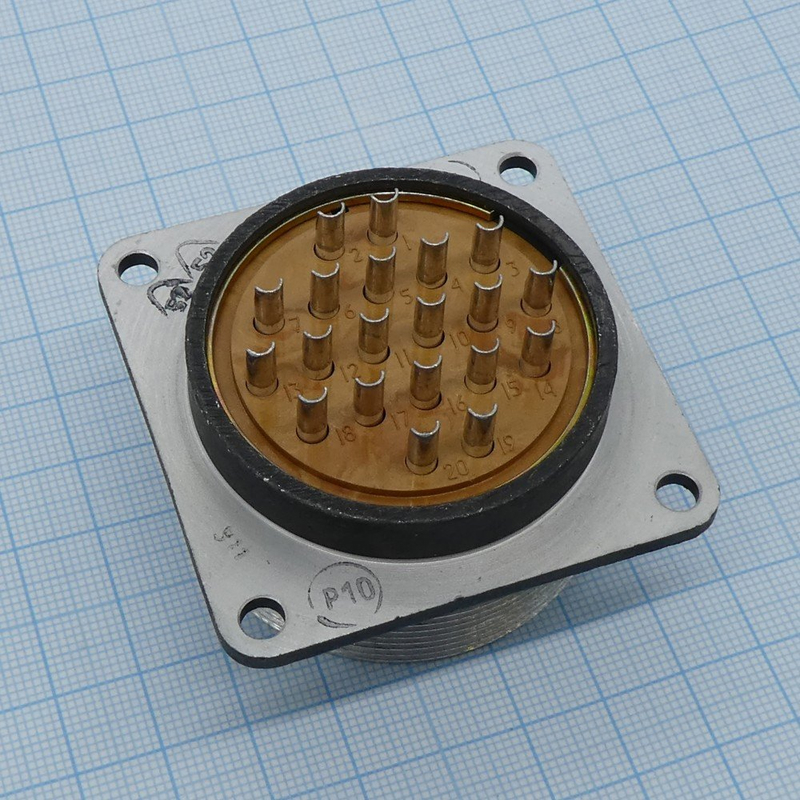

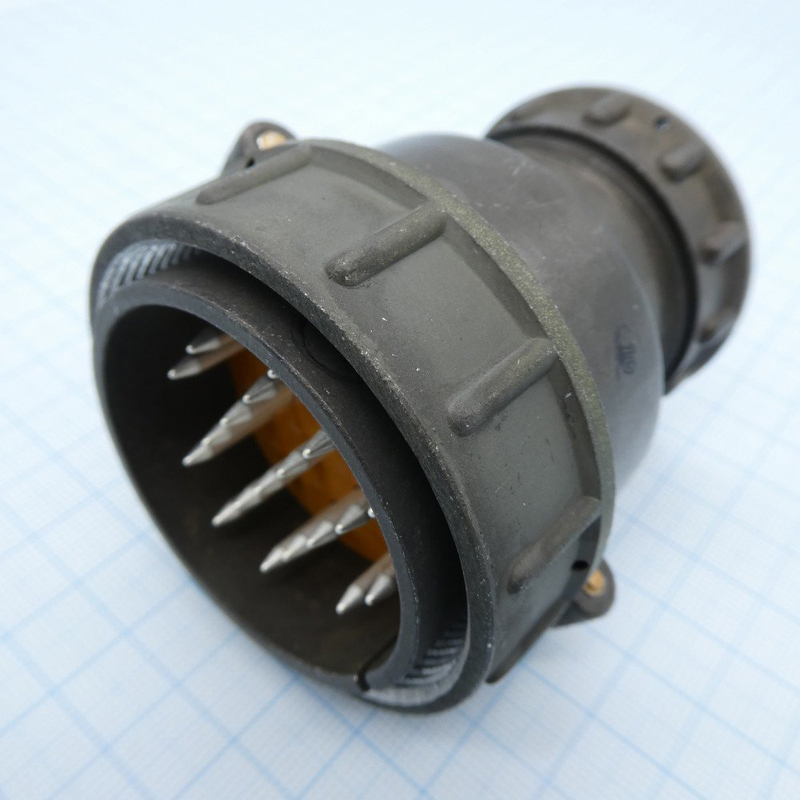

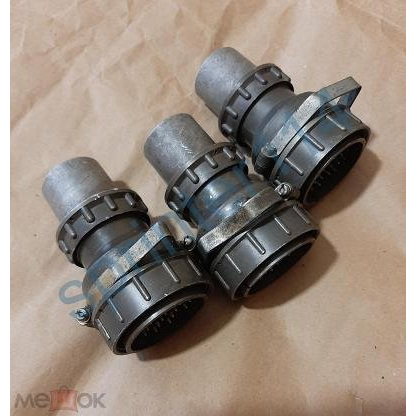

Соединитель СШР48П20ЭГ2 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Этот тип соединителя относится к категории негерметичных и используется в радиоэлектронной и радиотехнической аппаратуре.

Структура обозначения

Обозначение СШР48П20ЭГ2 расшифровывается следующим образом:

• СШР — тип соединителя (специальный штепсельный разъем негерметичный);

• 48 — условный размер корпуса;

• П — конструктивное исполнение (с прямым патрубком);

• 20 — количество контактов;

• Э — вид гайки патрубка (для экранированного кабеля);

• Г — обозначение типа вилка ;

• 2 — сочетание контактов.

Технические характеристики

Среди ключевых технических параметров соединителя СШР48П20ЭГ2 можно выделить:

• Количество контактов : 20 (диаметр контактов 2,5 мм);

• Максимальная токовая нагрузка : 300 А, с максимальной нагрузкой на одиночный контакт до 35 А;

• Сопротивление контактов : не более 1,3 мОм;

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях;

• Температурный диапазон эксплуатации : от -60 °C до +70 °C;

• Количество циклов соединений : до 500 раз;

• Минимальная наработка : 1000 часов;

• Срок сохраняемости : до 25 лет.

Применение

Соединители СШР48П20ЭГ2 используются для соединения и разъединения электрических цепей в узлах и б
