Назначение изделия

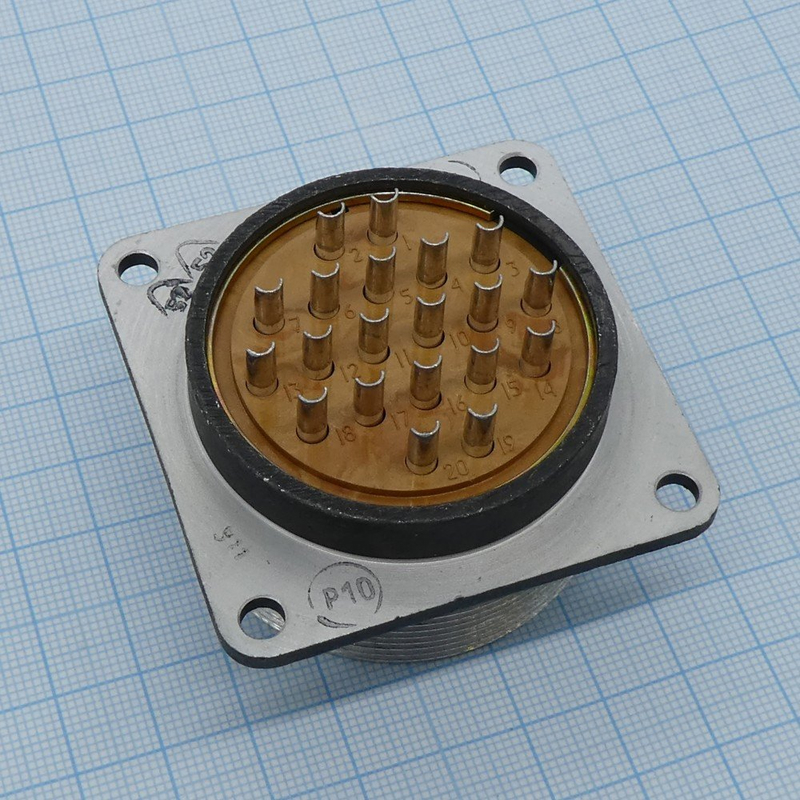

СШР48П20ЭГ2 «5» представляет собой цилиндрический низкочастотный негерметичный соединитель (розетку) из серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Данная модель выполнена как приборная розетка без патрубка и рассчитана на объёмный монтаж. Сочленение розетки производится с соответствующей вилкой СШР48П20ЭГ2.

Соединитель ориентирован на применение в составе бортового и промышленного оборудования, где требуется надёжное разъёмное контактирование с высокой устойчивостью к механическим воздействиям. Изделие работает с экранированным кабелем и допускает пайку контактов.

Подтверждённые особенности и технические параметры

Розетка СШР48П20ЭГ2 «5» имеет условный размер корпуса 48 и оснащена двадцатью контактами диаметром около 2,5 мм. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

• Максимальный ток на один контакт — до 20–35 А в зависимости от интерпретации ТУ и условий нагрузки.
• Суммарный рабочий ток на соединитель — до порядка 300 А.
• Сочленение — резьбовое, поляризация корпуса одношпоночная.
• Фиксация сочленения осуществляется накидной гайкой.
• Климатическое исполнение — УХЛ, условия эксплуатации для умеренного и холодного климата, внутренний монтаж.
• Устойчивость к вибрации с частотами от 1 до 5000 Гц и ускорением до 300 м/с² (около 30 g).

Конструкция рассчитана на циклическое сочленение и расчленение до примерно 500 раз. Минимальная наработка составляет порядка 1000 часов. Срок сохраняемости достигает 25 лет при соблюдении заданных климатических условий хранения и эксплуатации.

Применение и монтаж

СШР48П20ЭГ2 «5» применяется в электрических цепях постоянного и переменного тока, где требуется разъёмное соединение с высокой нагрузочной способностью по току. Благодаря негерметичному исполнению корпуса изделие предназначено для внутреннего монтажа в оборудовании, эксплуатируемом в умеренном и холодном климате.

Розетка рассчитана на объёмный монтаж и сочленяется с ответной вилкой СШР48П20ЭГ2. Способ монтажа контактов — пайка. Наличие серебряного покрытия контактов способствует стабильной работе соединителя при токах до 20–35 А на контакт. Изделие подходит для работы с экранированным кабелем.

Соединитель демонстрирует устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (около 30 g), что позволяет использовать его в составе бортового оборудования, испытательных стендов и промышленных установок, где предъявляются повышенные требования к механической прочности разъёмных соединений.
