Назначение и область применения

Соединитель СШР48П20ЭГ2 представляет собой цилиндрический низкочастотный разъем, конструктивно выполненный в виде розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в составе разъемного соединения совместно с ответной вилочной частью и служит для коммутации экранированных кабелей в радиоэлектронной и радиотехнической аппаратуре.

Разъем ориентирован на внутренний монтаж и используется в устройствах, где предъявляются повышенные требования к стабильности электрического контакта и надежности соединения. Благодаря резьбовому сочленению обеспечивается фиксация ответных частей, исключающая самопроизвольное расчленение при вибрационных и механических воздействиях.

Конструктивные особенности

Корпус соединителя имеет условный размер 48 и выполнен в негерметичном специальном штепсельном исполнении. Розетка относится к приборному типу и не имеет патрубка, что подтверждается буквой «П» в обозначении конструктивного исполнения. Сочленение с вилкой осуществляется резьбовым способом, поляризация корпуса — одношпоночная, что исключает неправильное сопряжение контактов при монтаже.

Разъем рассчитан на 20 контактов. Вид гайки патрубка — Э, что указывает на применение с экранированным кабелем. Контакты розетки имеют исполнение Г, покрытие контактов — серебро. Способ монтажа — пайка. Климатическое исполнение — УХЛ, что допускает эксплуатацию изделия в условиях умеренного и холодного климата.

Ключевые технические параметры

• Тип соединителя — негерметичный специальный штепсельный разъем.
• Условный размер корпуса — 48.
• Конструктивное исполнение розетки — без патрубка.
• Количество контактов — 20.
• Вид гайки патрубка — Э, для экранированного кабеля.
• Вид контактов розетки — Г.
• Сочленение — резьбовое.
• Поляризация корпуса — одношпоночная.
• Покрытие контактов — серебро.
• Способ монтажа — пайка.
• Климатическое исполнение — УХЛ.
• Максимальная частота — 3 МГц.
• Максимальное напряжение — 850 В (амплитудное значение).

Комплектация и маркировка

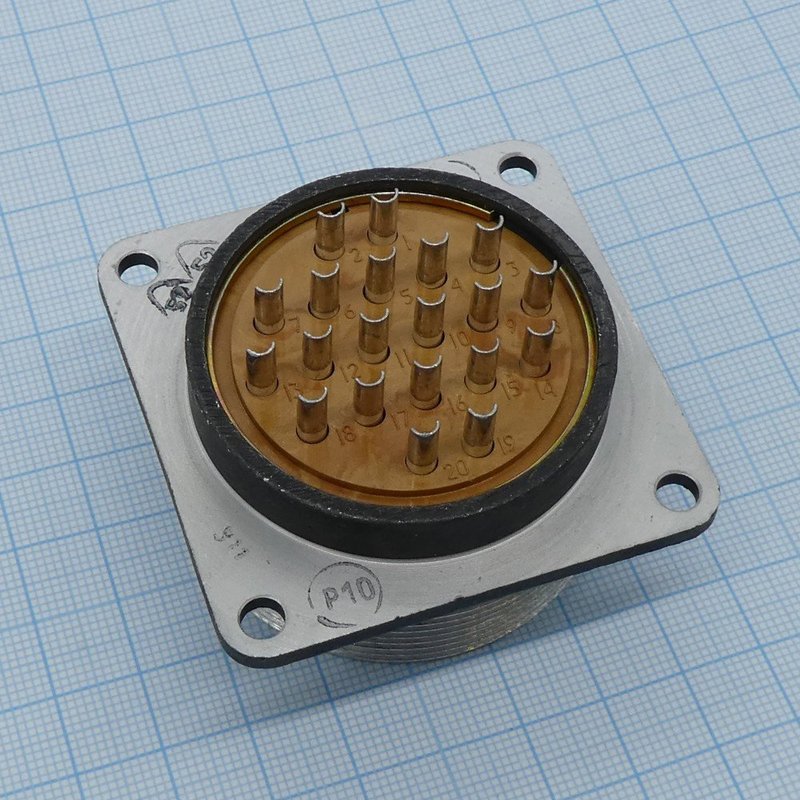

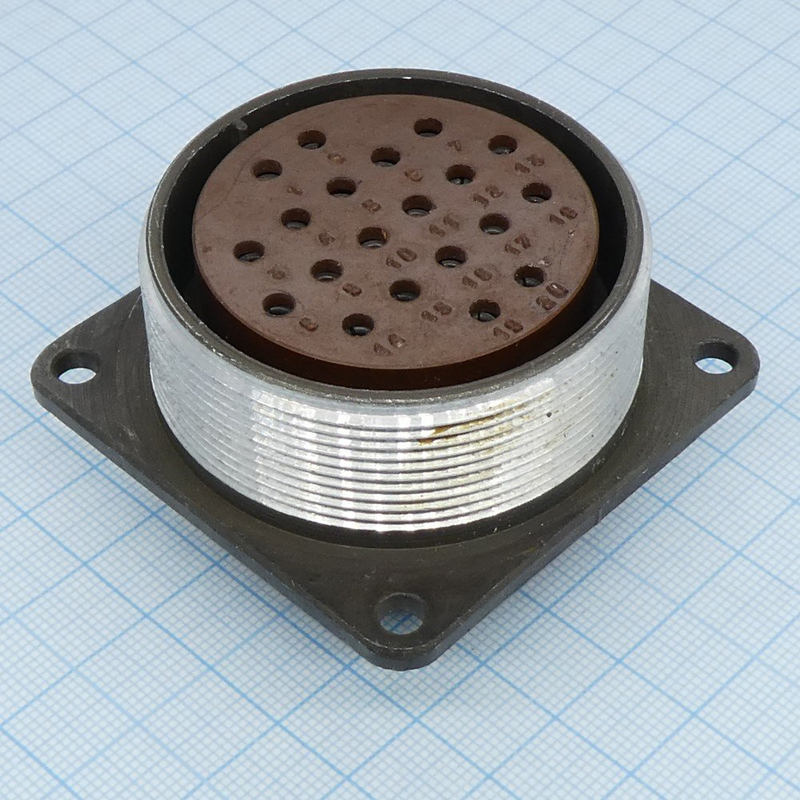

Товар поставляется как розеточная часть соединителя СШР48П20ЭГ2. Артикул изделия — 8515. Категория товара — СШР48. Приемка соответствует обозначению «5». Ответная вилочная часть в комплект поставки не входит и приобретается отдельно, если это необходимо для формирования готового разъемного соединения.

Маркировка СШР48П20ЭГ2 содержит полную информацию о типе разъема, размере корпуса, конструктивном исполнении, количестве контактов и виде гайки патрубка, что позволяет однозначно идентифицировать изделие при подборе совместимых компонентов.

Рекомендации по применению

Розетка СШР48П20ЭГ2 устанавливается на корпус прибора или блока аппаратуры методом внутреннего монтажа. Подключение проводников экранированного кабеля выполняется пайкой к контактам с серебряным покрытием. Перед монтажом необходимо убедиться в соответствии ответной вилки по количеству контактов, условному размеру корпуса и типу поляризации.

Изделие применяется в низкочастотных цепях, где рабочее напряжение не превышает 850 В амплитудного значения, а частота сигнала не выходит за предел 3 МГц. Резьбовое сочленение обеспечивает плотное прилегание контактных групп и стабильность соединения в условиях умеренных и холодных климатических нагрузок.
