Назначение и область применения

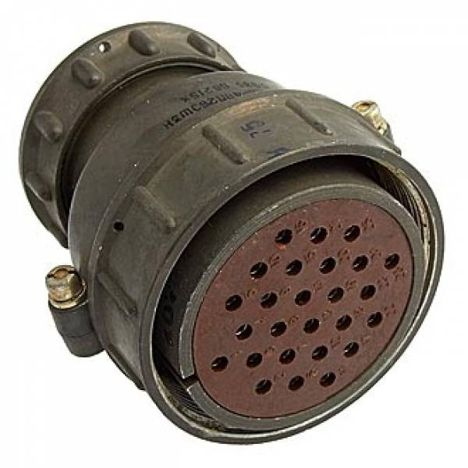

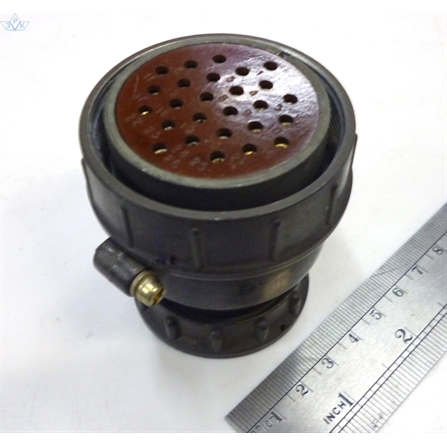

СШР48-У26ЭГ3 «5» представляет собой цилиндрический низкочастотный соединитель, выполненный в виде кабельной вилки с угловым патрубком. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие ориентировано на применение в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним механическим воздействиям.

Соединитель относится к категории негерметичных коннекторов общего назначения и совместим с ответными розетками серий СШР и 2РТТ. Такая совместимость обеспечивает гибкость при проектировании и модернизации оборудования, позволяя использовать вилку в уже существующих системах без изменения конструкции ответной части.

Конструктивные особенности и электрические параметры

Корпус соединителя имеет типоразмер 48, что определяет его габаритные и присоединительные размеры. Вилка оснащена 26 контактами диаметром 2,5 мм с серебряным покрытием, которое снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей. Сопротивление контактов не превышает 1–1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что гарантирует стабильную передачу сигналов и минимальные потери в местах соединения.

Максимальная токовая нагрузка на один контакт достигает 20 А, а суммарная нагрузка по всем контактам — до 360 А. Монтаж проводов осуществляется методом пайки. Габаритные размеры изделия составляют приблизительно 93,6 × 82,4 × 59,5 мм с учётом углового патрубка.

Расшифровка маркировки

• СШР — тип соединителя;
• 48 — размер корпуса;
• У — угловой патрубок;
• 26Э — 26 контактов;
• Г3 — исполнение по герметичности.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 60 °C, при этом допускается кратковременная смена температурного режима до плюс 110 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10⁻⁴ Па, что позволяет использовать его в условиях разреженной атмосферы и на больших высотах.

Конструкция выдерживает воздействие вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары с ускорением до 5000 м/с². Ресурс по числу сочленений и расчленений составляет 500 циклов, что обеспечивает длительную эксплуатацию при многократном подключении и отключении. Наработка изделия — не менее 1000 часов.

Комплектация и приёмка

Изделие поставляется с приёмкой «5», что подтверждает проведение контроля качества в соответствии с установленными техническими требованиями. Артикул товара — 8507. Соединитель относится к категории СШР48 и предназначен для использования в составе радиоэлектронных устройств, где важны стабильность контакта, устойчивость к вибрациям и ударам, а также совместимость с распространёнными типами ответных розеток.
