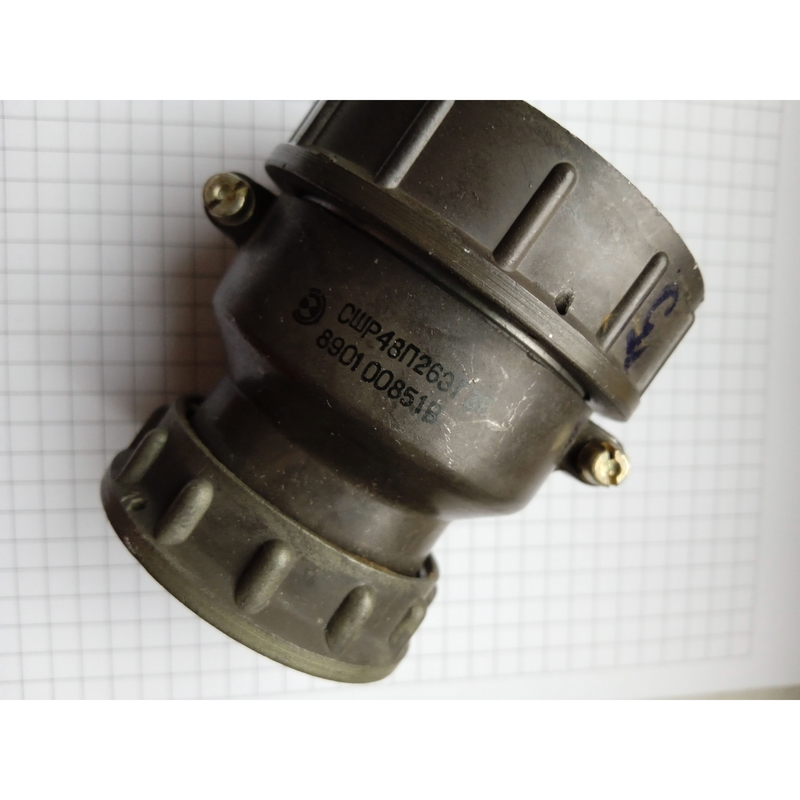

Назначение соединителя СШР48-П26ЭГ3

СШР48-П26ЭГ3 представляет собой цилиндрический низкочастотный негерметичный разъём (соединитель), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие служит для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, включая измерительные приборы.

Конструктивно соединитель состоит из двух частей: вилки и розетки, которые взаимосочленяемы с аналогичными моделями серий СШР и СШРГ. Такая совместимость позволяет использовать изделие как при замене вышедших из строя компонентов в существующем оборудовании, так и при проектировании новых устройств с учётом ранее применявшихся типов разъёмов.

Технические характеристики

Соединитель СШР48-П26ЭГ3 рассчитан на эксплуатацию в широком диапазоне внешних воздействий и обладает следующими подтверждёнными параметрами:

• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка: до 360 А общая, 35 А на контакт.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: от 15 до 25 лет.
• Покрытие контактов: серебро.
• Подсоединение проводов: пайкой.
• Диаметр контактов: от 1 до 2,5 мм.

Изделие работает при температурах от минус 60 до плюс 70 градусов Цельсия, выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары одиночного действия с ускорением до 10000 метров на секунду в квадрате, а также пониженное атмосферное давление до 1,3 на 10 в минус второй степени Па.

Расшифровка обозначения

Маркировка СШР48-П26ЭГ3 содержит информацию о конструктивных особенностях изделия. Каждый элемент обозначения имеет строго определённое значение:

• СШР — тип соединителя (негерметичный цилиндрический).
• 48 — условный размер корпуса.
• П — конструктивное исполнение без патрубка (для приборной части).
• 26 — количество контактов.
• ЭГ — гайка патрубка для экранированного кабеля и тип (розетка или вилка).
• 3 — сочетание контактов.

Применение

СШР48-П26ЭГ3 применяется в составе радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и стабильными электрическими параметрами. Благодаря серебряному покрытию контактов обеспечивается малое переходное сопротивление и устойчивость к окислению, что особенно важно при длительной эксплуатации и хранении.

Исполнение без патрубка (литера «П») делает данную модель удобной для монтажа на приборные панели и корпуса блоков, где кабель подводится непосредственно к контактам. Наличие гайки патрубка для экранированного кабеля (литера «ЭГ») позволяет использовать соединитель в цепях, требующих экранирования от электромагнитных помех. Изделие сохраняет работоспособность в жёстких условиях эксплуатации, включая значительные вибрационные и ударные нагрузки, а также работу в условиях пониженного атмосферного давления.
