СШР48-П20ЭШ2 — это цилиндрический низкочастотный электрический разъём семейства СШР, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

Общее описание

• Тип: соединитель серии СШР , цилиндрический, низкочастотный, негерметичный.

• Назначение: коммутация электрических цепей в радиоэлектронной и радиотехнической аппаратуре, спецэлектронике.

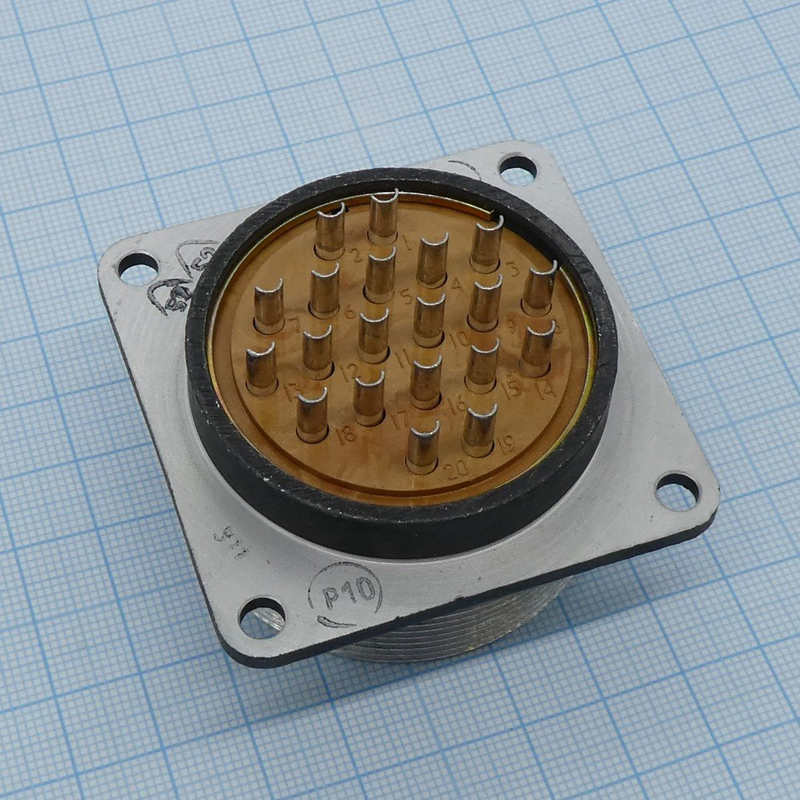

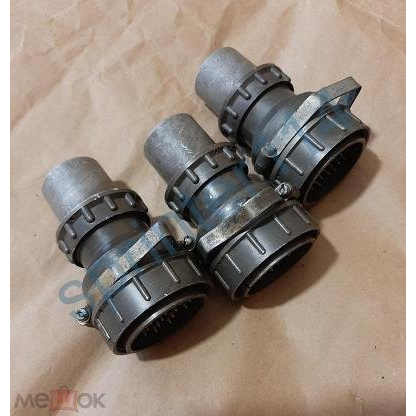

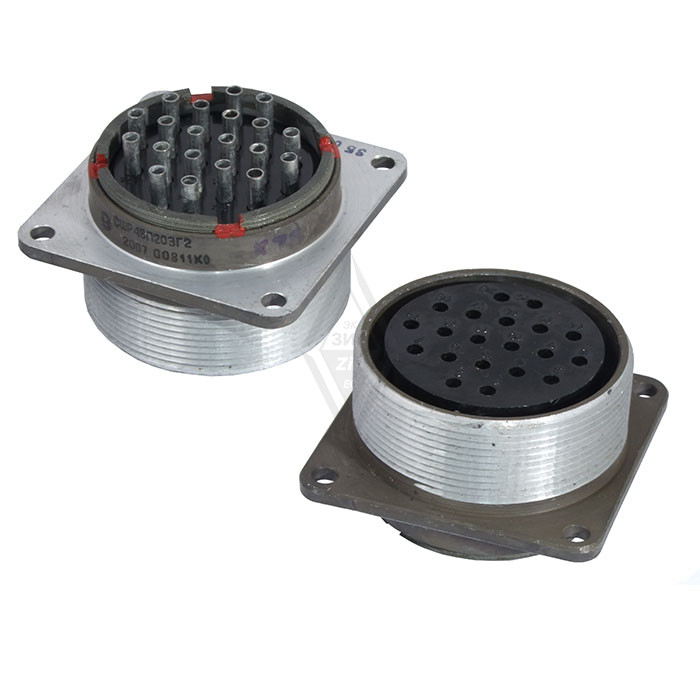

• Состоит из пары «вилка–розетка»; СШР48П20ЭШ2 бывает как в блочном исполнении (вилка без патрубка), так и в кабельном (розетка с прямым патрубком под кабель).

Пример: вилку монтируют на корпус прибора, а кабельную розетку — на экранированный кабель для съёмного подключения блока.

Расшифровка обозначения

• «СШР» – тип соединителя (специальный, цилиндрический, низкочастотный).

• «48» – условный размер корпуса (крупный корпус).

• «П» – конструктивное исполнение:

  • для кабельной части – с прямым патрубком,

  • для приборной части в ряде исполнений – без патрубка.

• «20» – количество контактов (20 шт).

• «Э» – гайка патрубка под экранированный кабель (возможность работы с экраном).

• «Ш2» – тип монтажной части и сочетание контактов: «Ш» – розетка/вилка соответствующего типа, «2» – вариант сочетания контактов.

Электрические характеристики

• Количество контактов: 20.

• Рабочий ток на контакт: до 20 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В (амплитуда).

• Частота применения: до 3 МГц (низкочастотный диапазон).

• Материал контактов: медный сплав с серебряным покрытием; допускается также никелевое покрытие по ряду ТУ.

• Диаметр контактов: около 2,5 мм.

• Переходное сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Механика и условия эксплуатации

• Способ соединения: резьбовое сочленение, одношпоночная поляризация корпуса (невозможно «перепутать» ориентацию).

• Метод монтажа проводов: пайка, допускается подключение проводов сечением до 3 мм².

• Количество циклов соединения/разъединения: до 500.
