Назначение и область применения

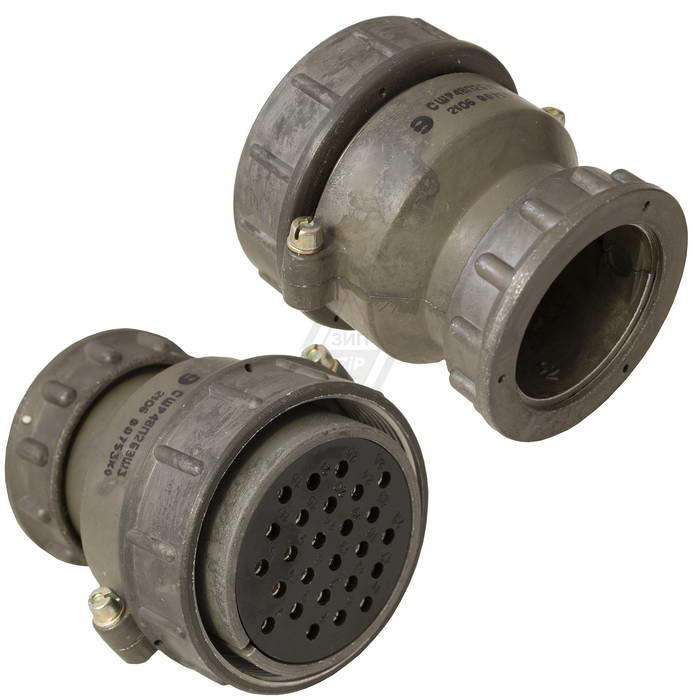

СШР48 26 Ш3 (артикул 8504) представляет собой кабельную розетку из серии низкочастотных цилиндрических соединителей СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, а также промышленные и специальные системы, где требуется надёжное разъёмное соединение с высокой механической и климатической стойкостью.

Благодаря герметичному исполнению и продуманной конструкции розетка подходит для эксплуатации в составе блоков и кабельных сборок, работающих в жёстких условиях: при значительных перепадах температур, вибрационных нагрузках, ударных воздействиях и пониженном атмосферном давлении. Соединитель рассчитан на многократные циклы сочленения и расчленения, что делает его удобным для обслуживаемого оборудования.

Расшифровка обозначения

Маркировка СШР48 26 Ш3 отражает ключевые конструктивные параметры изделия:

• СШР — тип герметичного цилиндрического соединителя;
• 48 — условный размер корпуса, соответствующий диаметру около 59,5 мм;
• 26 — количество контактов;
• Ш — розетка, кабельная часть соединителя;
• 3 — конкретное сочетание контактов.

В полном заводском обозначении СШР48П26ЭШ3 дополнительно указаны исполнение с прямым патрубком (П) и наличие гайки патрубка для экранированного кабеля (Э). Эти элементы повышают удобство монтажа и обеспечивают корректную разделку экранированных кабелей.

Технические характеристики

Соединитель рассчитан на рабочий ток 20 А при максимальном напряжении постоянного тока до 850 В. Диаметр контактов составляет 2,5 мм, контактные поверхности имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление на уровне 1 мОм. Сопротивление изоляции — не менее 5000 МОм. Конструкция допускает подключение проводов сечением до 3 мм².

Ресурсные показатели изделия:

• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Габариты и условия эксплуатации

Корпус розетки имеет диаметр 59,5 мм, длина изделия составляет 68,1 мм. Сочленение выполняется резьбовым способом с одношпоночной поляризацией, исключающей неправильную ориентацию при стыковке.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 60 °C, с кратковременными пиками до плюс 110 °C. Допускается эксплуатация при пониженном давлении до 1,3·10⁻⁴ Па, вибрационных нагрузках до 300 м/с² в диапазоне частот 1–5000 Гц, ударных воздействиях до 5000 м/с² и линейном ускорении до 2000 м/с².

Климатическое исполнение — УХЛ. Это позволяет применять розетку как внутри помещений, так и вне их, при условии защиты от прямого попадания пыли и влаги. Конструкция корпуса и применяемые материалы обеспечивают стабильность параметров в широком диапазоне внешних воздействий.
