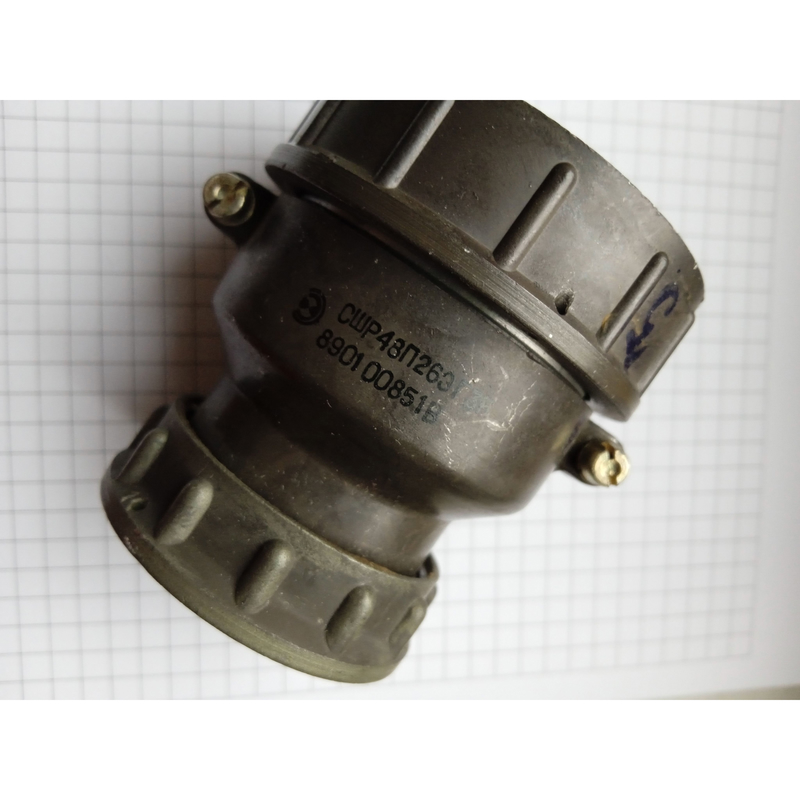

Назначение и область применения

Приборная розетка СШР48 26 Г3 относится к серии цилиндрических соединителей СШР и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям. Соединитель рассчитан на рабочий ток до 20 А, максимальное напряжение постоянного тока достигает 850 В. Конструкция допускает монтаж проводов сечением до 3 мм², что позволяет использовать розетку в цепях питания и сигнальных линиях средней мощности.

Розетка СШР48 26 Г3 ориентирована на стационарную установку в корпусах приборов, распределительных блоках и шкафах управления. Благодаря резьбовому сочленению обеспечивается фиксация ответной части без самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические параметры и электрические характеристики

Соединитель оснащён 26 контактами диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации. Сопротивление контактов составляет 1 мОм, сопротивление изоляции — не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов корпуса и изоляторов.

• Количество контактов — 26
• Диаметр контактов — 2,5 мм
• Рабочий ток — 20 А
• Максимальное напряжение постоянного тока — 850 В
• Сопротивление контактов — 1 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Допустимое сечение проводов — до 3 мм²
• Количество сочленений-расчленений — 500
• Минимальная наработка — 1000 часов

Условия эксплуатации и стойкость к внешним воздействиям

СШР48 26 Г3 сохраняет работоспособность в широком диапазоне температур: от минус 60°C до плюс 60°C. При этом учитывается перегрев контактов, допустимый до плюс 110°C. Изделие выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па, что позволяет применять его в аппаратуре, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Механическая прочность соединителя подтверждена следующими показателями:

• Вибрационные нагрузки — до 300 м/с² в диапазоне частот от 1 до 5000 Гц
• Ударные воздействия — до 5000 м/с²
• Линейное ускорение — до 2000 м/с²

Конструктивные особенности и монтаж

Условное обозначение СШР48 26 Г3 расшифровывается следующим образом: СШР — тип соединителя, 48 — размер корпуса, 26 — количество контактов, Г — исполнение «розетка», 3 — сочетание контактов. Сочленение с ответной частью выполняется резьбовым способом с одношпоночной поляризацией, исключающей неправильное соединение контактов. Габаритные размеры изделия составляют 58×58×42 мм.

Монтаж проводов осуществляется методом пайки. Корпус розетки не имеет патрубка, что упрощает установку в ограниченном пространстве приборных отсеков. Конструкция предусматривает использование гайки для экранированного кабеля, что обеспечивает дополнительную защиту от электромагнитных помех при подключении экранированных проводников.

Особенности конструкции

Розетка выполнена в приборном исполнении и предназначена для крепления на панели или корпусе оборудования. Резьбовое сочленение обеспечивает плотное прилегание контактных пар и стабильное электрическое соединение в условиях тряски и вибраций. Одношпоночная поляризация гарантирует однозначную ориентацию при стыковке, защищая контакты от повреждения при неправильном соединении.
