Назначение

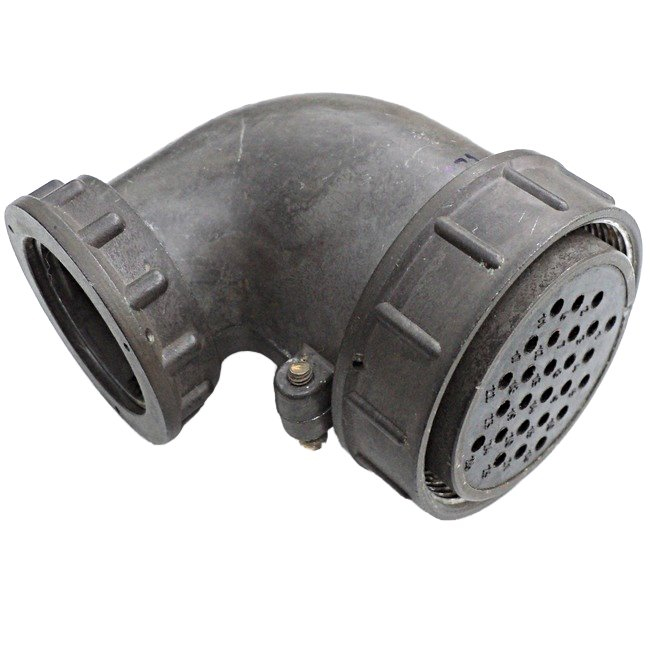

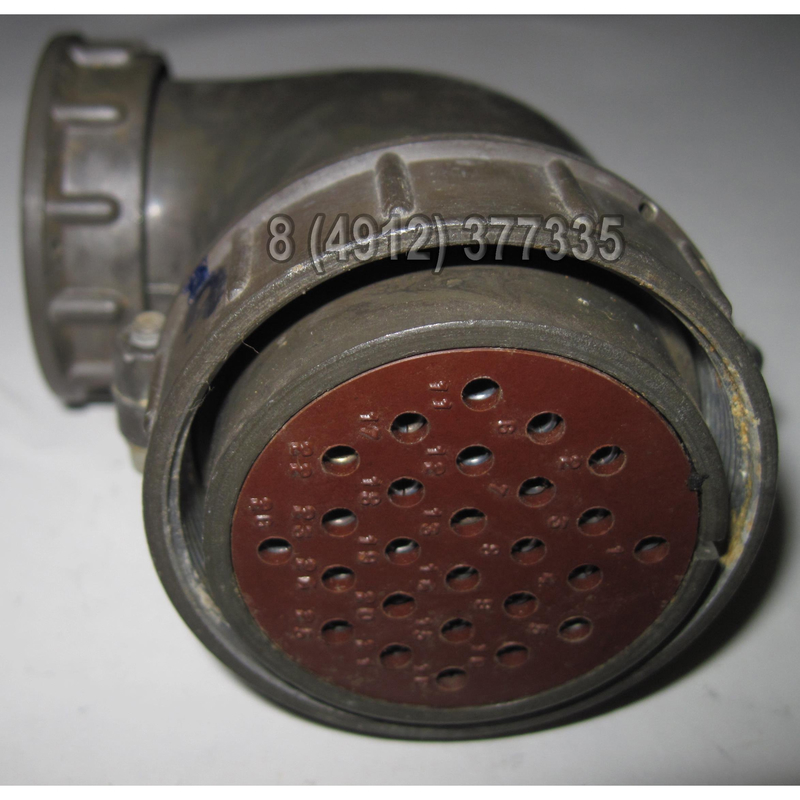

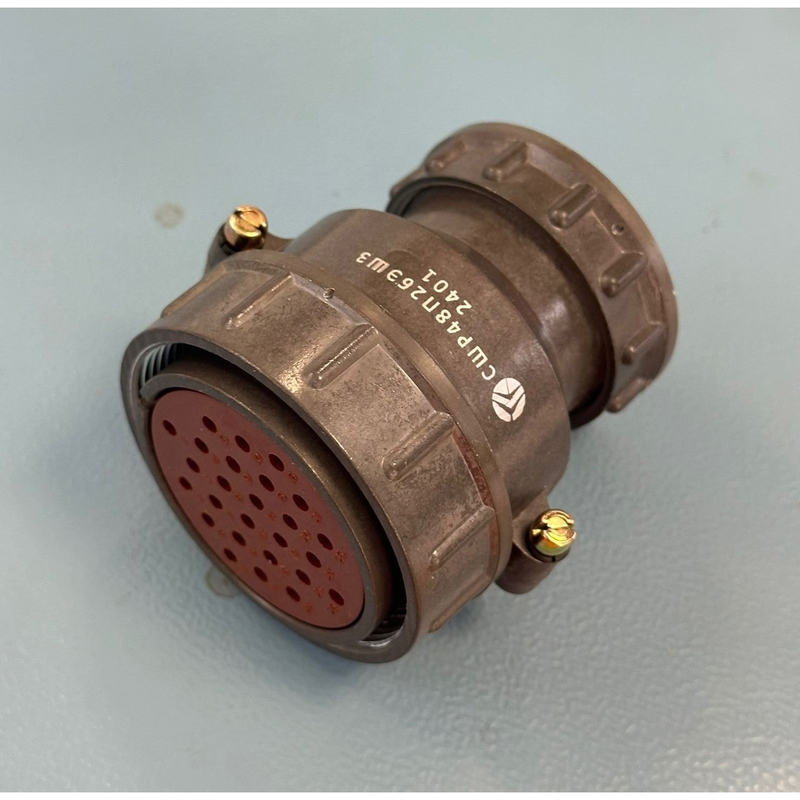

Разъем СШР48У26ЭШ3 представляет собой розетку кабельную серии СШР48 и предназначен для создания разъёмного электрического соединения кабельной линии с ответной частью — вилкой соответствующего типоразмера той же серии. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, в приборах и устройствах промышленной автоматики, в измерительной технике, а также в других системах, где требуется регулярное сочленение и расчленение электрических цепей при сохранении надёжного контакта.

Кабельное исполнение означает, что розетка монтируется на кабеле и ориентирована на подключение к блочной части аппаратуры. Исполнение ВП в наименовании соответствует варианту для расширенных климатических условий; конкретные значения температуры, влажности и других параметров среды приведены в паспорте изделия.

Подтверждённые особенности

Ниже перечислены сведения, которые прямо указаны в наименовании и атрибутах товара и не требуют дополнительных допущений.

• Тип изделия — розетка кабельная, то есть ответная часть, устанавливаемая на кабеле.
• Серия — СШР48; товар относится к категории СШР48.
• Обозначение исполнения — СШР48У26ЭШ3, индекс ВП в наименовании.
• Артикул — 7657.
• Поставка в заводской упаковке, что обеспечивает защиту контактов и корпуса при транспортировке и хранении.
• В комплект поставки включён паспорт изделия.
• Сведения о производителе в карточке товара не приведены; фактический изготовитель указывается в паспорте.

Число контактов, диаметр контактных элементов, номинальные напряжение и ток, сопротивление изоляции, количество циклов сочленения и допустимые механические нагрузки определяются конкретным конструктивным вариантом. Эти параметры следует брать из паспорта, приложенного к изделию, а не из общих описаний серии.

Комплектация и документы

Товар поставляется в заводской упаковке. В комплект входят розетка кабельная СШР48У26ЭШ3 и паспорт. Паспорт является основным документом, подтверждающим характеристики конкретного изделия и партии, поэтому его рекомендуется сохранять на весь срок эксплуатации.

Что даёт заводская упаковка и паспорт

• Защиту контактной группы и корпуса от загрязнения и механических повреждений до момента монтажа.
• Возможность сверить обозначение, артикул и исполнение перед установкой.
• Наличие документа с параметрами для проверки совместимости с ответной частью и условиями эксплуатации.

Применение и рекомендации при подборе

Розетку применяют в составе кабельных сборок и жгутов, подключаемых к приборам, блокам и пультам. При подборе необходимо убедиться, что ответная вилка относится к той же серии и тому же типоразмеру, а число и диаметр контактов совпадают. Следует также проверить по паспорту допустимые токовые нагрузки и климатический диапазон для конкретных условий работы.

Монтаж и эксплуатация

• Сочленение выполнять только с предназначенной ответной частью, соблюдая ориентацию корпуса по ключу.
• Не прикладывать изгибающих усилий к месту крепления кабеля и не тянуть за провод при расчленении.
• Хранить изделие в заводской упаковке до начала монтажа, предохраняя контакты от влаги и пыли.
• Параметры и периодичность обслуживания определять по паспорту изделия и требованиям эксплуатирующей организации.
