| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
41082СШР36У15ЭГ5 ВИЛКИ | Год: 86-89, «5» |  | > 72 шт. | 2100 ₽ | ||||
41083СШР36У15ЭГ5 ВИЛКИ | Год: 2001, «5» | | > 25 шт. | 2400 ₽ | ||||

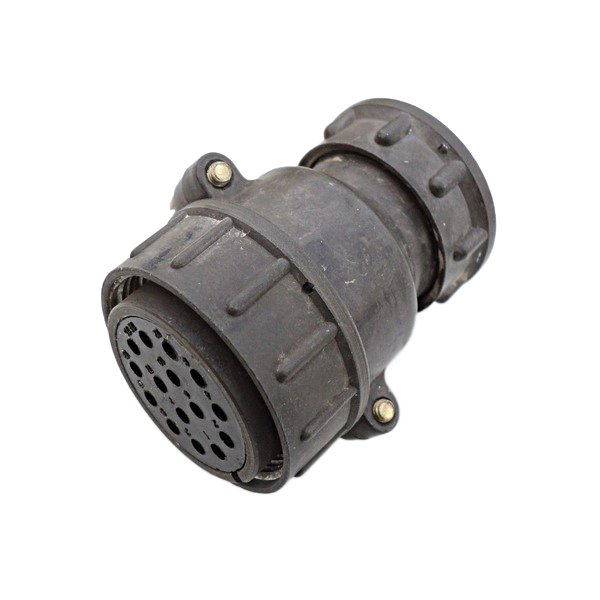

41084СШР36У15ЭШ5 РОЗЕТКИ | Год: 92, «5» |  | > 13 шт. | 3000 ₽ | ||||

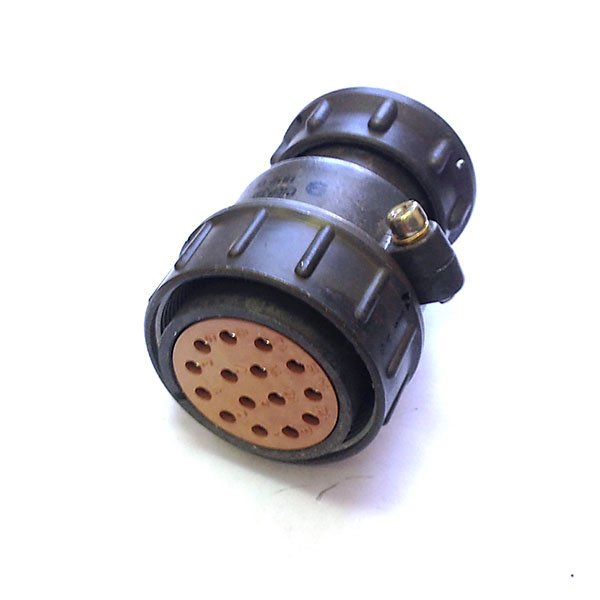

80071СШР36У15ЭШ5 РОЗЕТКИПроизводитель: Элекон |  | > 23 шт. | ||||||
80072СШР36П15ЭШ5 РОЗЕТКИПроизводитель: Элекон |  | > 491 шт. | ||||||

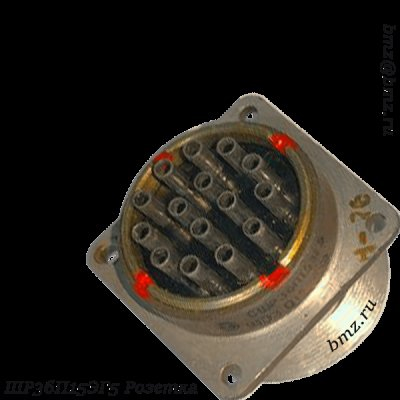

80073СШР36П15ЭГ5 РОЗЕТКИ |  | > 43 шт. | ||||||

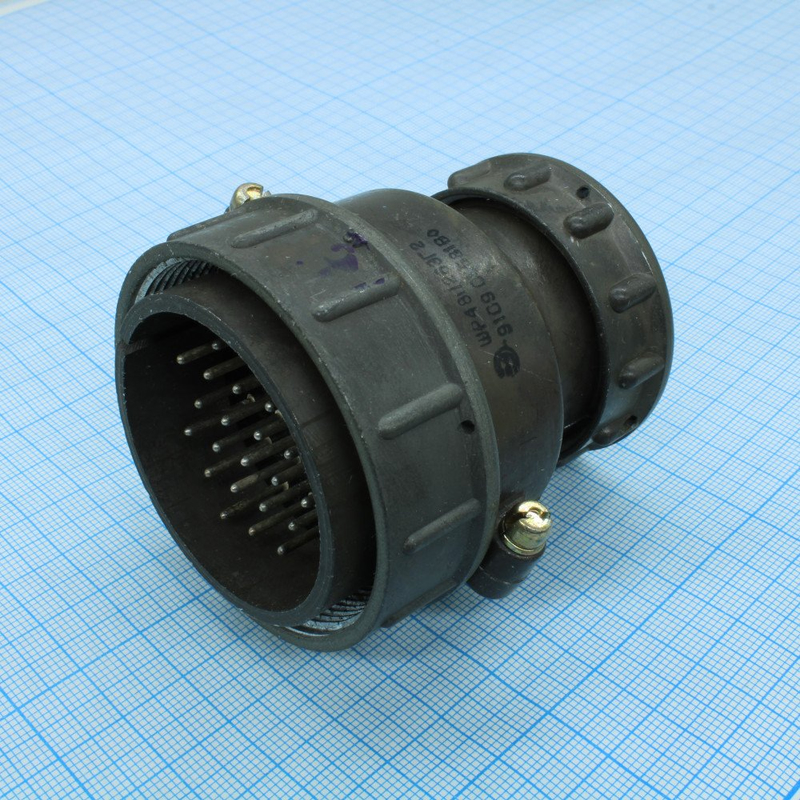

80074СШР36П15ЭГ5 ВИЛКИ |  | > 16 шт. |
Соединители СШР36— это цилиндрические низкочастотные штепсельные разъёмы негерметичного типа для объемного монтажа с резьбовым сочленением, предназначенные для работы в электрических цепях постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) |
| Частотный диапазон | до 3 МГц |
| Токовая нагрузка | до 250 А (для 15 контактов) |
| Сопротивление изоляции | не менее 5000 Мом |
| Сопротивление контактов | не более 0,001 Ом |
| Материал контактов | серебро |
| Число сочленений | 500 |
| Минимальная наработка | 1000 часов |
| Рабочая температура | −60…+85°C (без перегрева), −60…+110°C (с учётом перегрева контактов) |
Конструкция и маркировка
Instrument electrical connectorЦифра 36в обозначении указывает на условный размер (посадочный диаметр корпуса вилки) — 36 мм.
Пример расшифровки маркировки СШР36П15ЭШ5:
СШР— тип соединителя (специальный штепсельный разъём)
36— условный размер
П— конструктивное исполнение: приборный (без патрубка) или кабельный с прямым патрубком
15— количество контактов (возможен диапазон: 2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50)
Э— вид гайки патрубка: для экранированного кабеля
Ш— вид контактов: штыревые (Г — гнездовые)
5— сочетание контактов (схема расположения)
Типы исполнений
Приборные: П — без патрубка
Кабельные: П — с прямым патрубком, У — с угловым патрубком
СШРГ— герметичная модификация
