Назначение соединителя СШР36У1ЭШН «5»

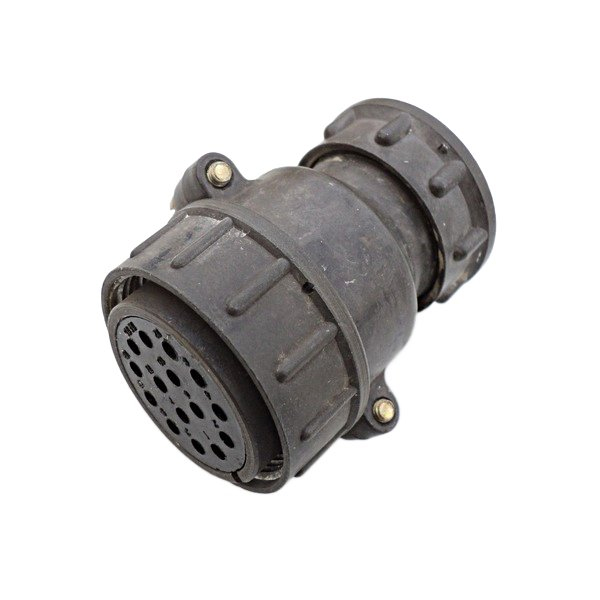

СШР36У1ЭШН «5» представляет собой цилиндрический низкочастотный электрический соединитель серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Устройство относится к категории кабельных розеток с угловым патрубком и ориентировано на применение в составе бортового и наземного оборудования, включая авиационную технику, судостроение и аппаратуру автоматики, телемеханики и измерений.

Соединитель рассчитан на эксплуатацию в электрических цепях с частотой до 3 МГц. Конструкция обеспечивает надёжное резьбовое сочленение с ответной частью, одношпоночную поляризацию для исключения неправильной стыковки и фиксацию кабеля через угловой патрубок. Наличие экранированного исполнения позволяет использовать изделие с экранированным кабелем, что снижает влияние внешних электромагнитных помех на передаваемый сигнал.

Подтверждённые технические особенности

Обозначение СШР36У1ЭШН «5» содержит информацию о конструктивных и эксплуатационных параметрах соединителя. Расшифровка маркировки описывает следующие характеристики:

• ШР — тип соединителя, цилиндрический низкочастотный разъём общего применения;
• 36 — условный размер корпуса, определяющий габаритную группу изделия;
• У — наличие углового патрубка для вывода кабеля под углом к оси сочленения;
• 1 — количество контактов или их сочетание в составе розетки;
• Э — исполнение для работы с экранированным кабелем;
• Ш — розетка, ответная часть для вилки;
• Н — негерметичный вариант корпуса.

По электрическим параметрам соединители данной серии выдерживают рабочий ток от 10 до 50 А в зависимости от диаметра контактов. При диаметре контактов 1,5 мм допустимый ток составляет 10 А, при 2,5 мм — 25 А, при 3,5 мм — 50 А. Максимальное напряжение постоянного тока достигает 850 В, что позволяет использовать изделие в цепях с повышенными требованиями к электрической прочности изоляции.

Устройство сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также выдерживает одиночные ударные воздействия с ускорением до 5000 метров на секунду в квадрате. Климатическое исполнение УХЛ обеспечивает стабильную работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Конструктивные параметры и материалы

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Сочленение с ответной частью осуществляется по резьбе, что гарантирует механическую прочность соединения и защиту от самопроизвольного расчленения при вибрациях и ударах. Одношпоночная поляризация исключает неверную ориентацию при стыковке, упрощая монтаж в условиях ограниченного доступа.

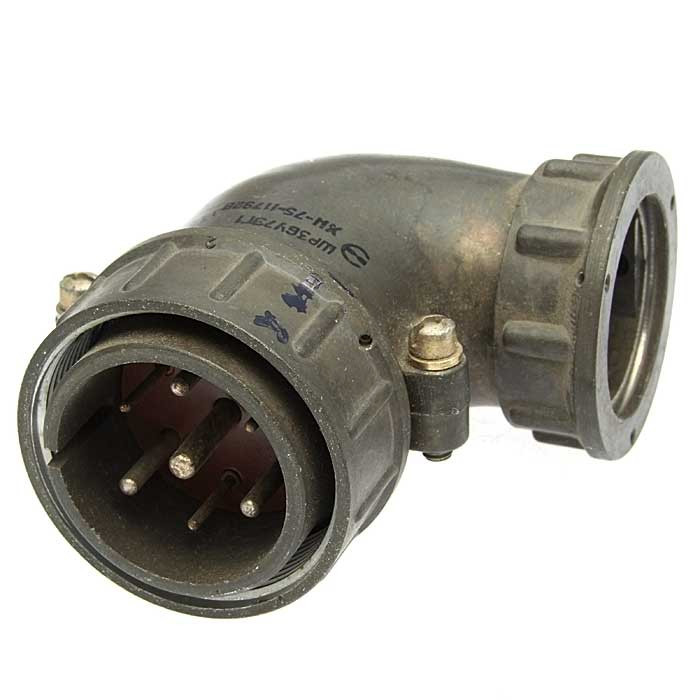

Угловой патрубок корпуса позволяет прокладывать кабель под удобным углом относительно оси соединителя, что особенно важно при монтаже в стеснённых пространствах и на поворотных узлах оборудования. Негерметичное исполнение корпуса подразумевает отсутствие дополнительных уплотнительных элементов, поэтому применение изделия рекомендуется в условиях, не требующих защиты от проникновения влаги и пыли внутрь разъёма.

Применение и условия эксплуатации

1. Коммутация сигнальных и силовых цепей в авиационной бортовой аппаратуре;
2. Подключение кабельных трасс в судовом электрооборудовании;
3. Использование в аппаратуре автоматики, телемеханики и измерительных комплексах;
4. Соединение экранированных кабелей в радиоэлектронных устройствах с частотой сигнала до 3 МГц;
5. Монтаж в составе стационарных и подвижных объектов, эксплуатируемых в климатическом исполнении УХЛ при температурах от минус 60 до плюс 60 градусов Цельсия.

Приёмка изделия по позиции «5» фиксирует соответствие соединителя установленным требованиям к качеству и комплектности. СШР36У1ЭШН «5» представляет собой универсальный разъём, рассчитанный на длительную эксплуатацию в составе ответственного радиоэлектронного оборудования при умеренных механических и климатических нагрузках.
