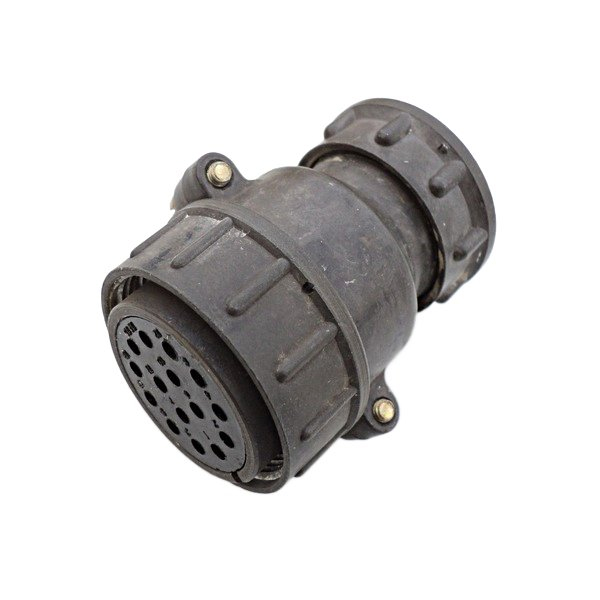

СШР36У1ЭШ5 (вероятно, имеется в виду вариант СШР36У15ЭШ5, так как "1ЭШ " часто расшифровывается как 15ЭШ в маркировке) — это кабельная розетка серии СШР, предназначенная для создания надежных электрических соединений в цепях переменного и постоянного тока частотой до 3 МГц. Она используется в промышленных системах, включая HVAC и refrigeration оборудование, для подключения экранированного кабеля.

Маркировка СШР36У15ЭШ5 расшифровывается следующим образом: СШР — тип цилиндрического негерметичного соединителя; 36 — условный размер корпуса; У — угловой патрубок; 15 — 15 контактов диаметром 2,5 мм; Э — гайка патрубка для экранированного кабеля; Ш — розетка (кабельная часть); 5 — сочетание контактов.

Эта розетка обеспечивает блочное соединение с соответствующими вилками, например, СШРГ, и подходит для объемного монтажа с пайкой контактов.

• Количество контактов: 15 шт. (Ø 2,5 мм).

• Максимальный ток на контакт: 22,5 А; общий ток: 250 А.

• Рабочее напряжение: до 850 В.

• Сопротивление контактов: не более 1–1,3 мОм; изоляции: не менее 5000 МОм.

• Климатическое исполнение: УХЛ (от -60 до +85 °C, влажность до 98% при +25 °C).

• Ресурс: 500 сочленений-расчленений, наработка 1000 ч.

Габариты: диаметр корпуса 45,5 мм, длина 79,1 мм, высота 68,9 мм; материал корпуса — алюминиевый сплав с оксидированием, контакты — латунь с серебряным покрытием.

Розетка предназначена для кабельного монтажа с угловым патрубком, поляризацией по шпонке и резьбовым соединением (шаг M39×1,5). Выдерживает вибрацию (5–2000 Гц, 30 g), удары (до 500 g) и акустические шумы (170 дБ), что делает её подходящей для промышленных компрессоров и систем управления. Соответствует ТУ АСЛР.434410.019.
