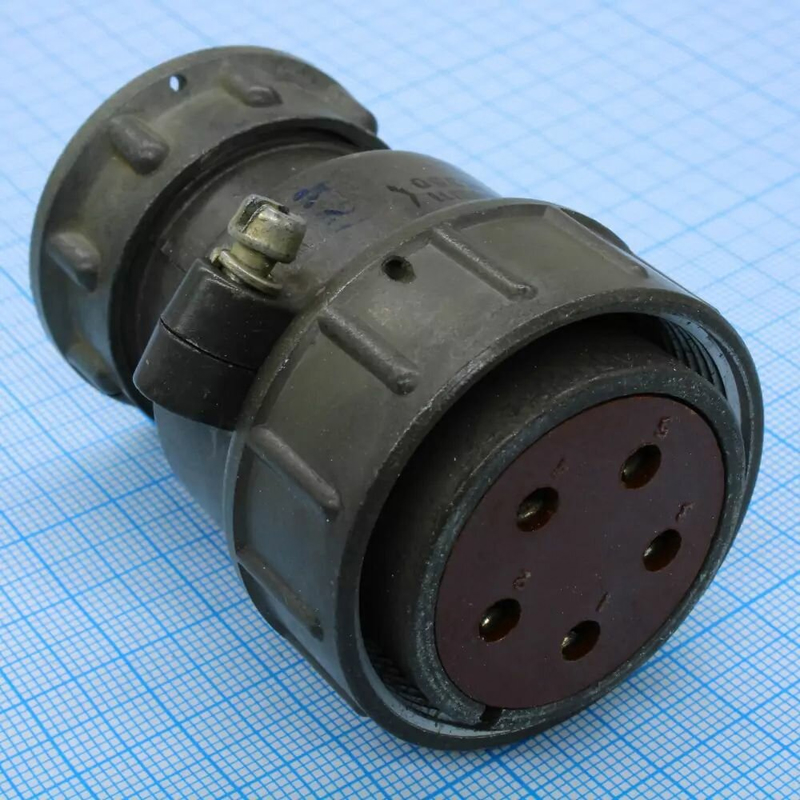

СШР36У1ЭШ РОЗЕТКИ «5» — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей СШР, предназначенная для надежного электрического соединения в промышленных системах.

Обозначение расшифровывается как: СШР (тип соединителя), 36 (условный размер корпуса), У (угловой патрубок), 1ЭШ (конструктивные особенности с гайкой Э для экранированного кабеля, розетка Ш), «5» (сочетание контактов).

Розетка имеет 15 контактов диаметром 2,5 мм, максимальную токовую нагрузку на контакт 22,5 А и общую до 250 А, рабочее напряжение до 850 В. Сопротивление контактов не превышает 1,3 мОм, изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений.

Корпус из алюминиевого сплава с оксидированием, изолятор из бакелита черного цвета, контакты из латуни с серебряным покрытием, извлекаемые, круглой формы. Габариты: диаметр 45,5 мм, длина 79,1 мм, высота 68,9 мм; резьба накидной гайки M39х1,5.

Климатическое исполнение УХЛ (от -60 до +85°C, влажность 98% при +25°C), выдерживает вибрацию 5–2000 Гц (30 g), удары до 500 g, акустические шумы 170 дБ. Монтаж объемный, электрический — пайка, поляризация одношпоночная.

Используется в цепях постоянного и переменного тока до 3 МГц, взаимосочленяется с блочными вилками СШРГ, подходит для экранированных кабелей в авиации, промышленности и приборостроении.
