Назначение

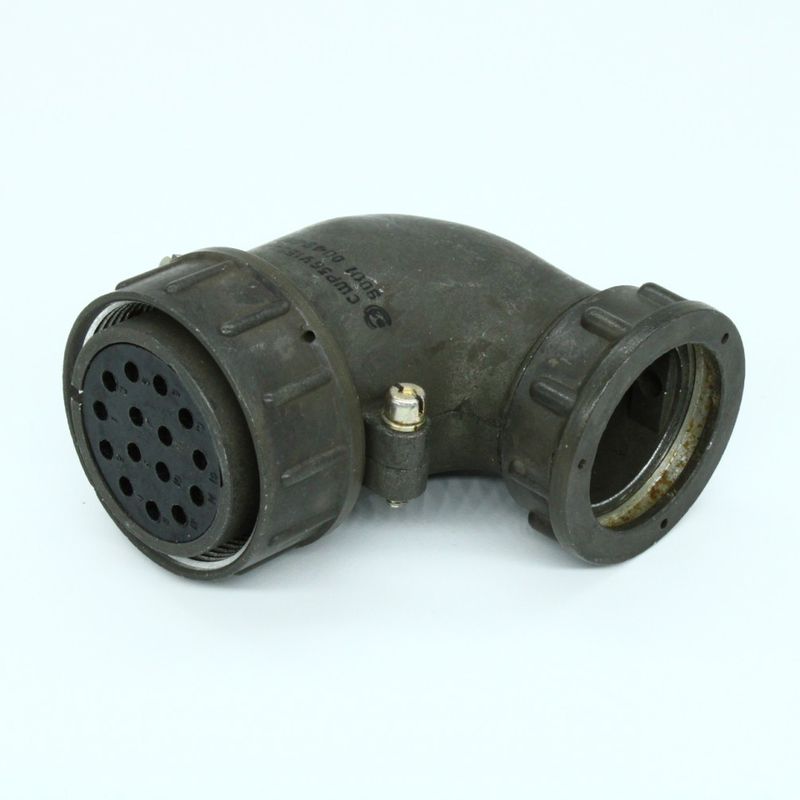

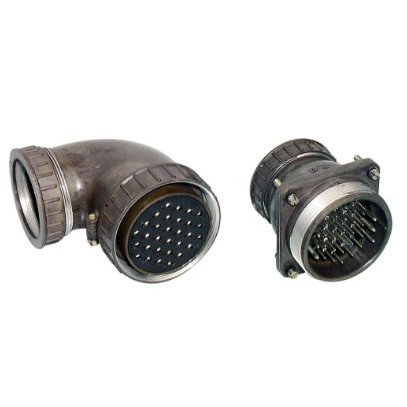

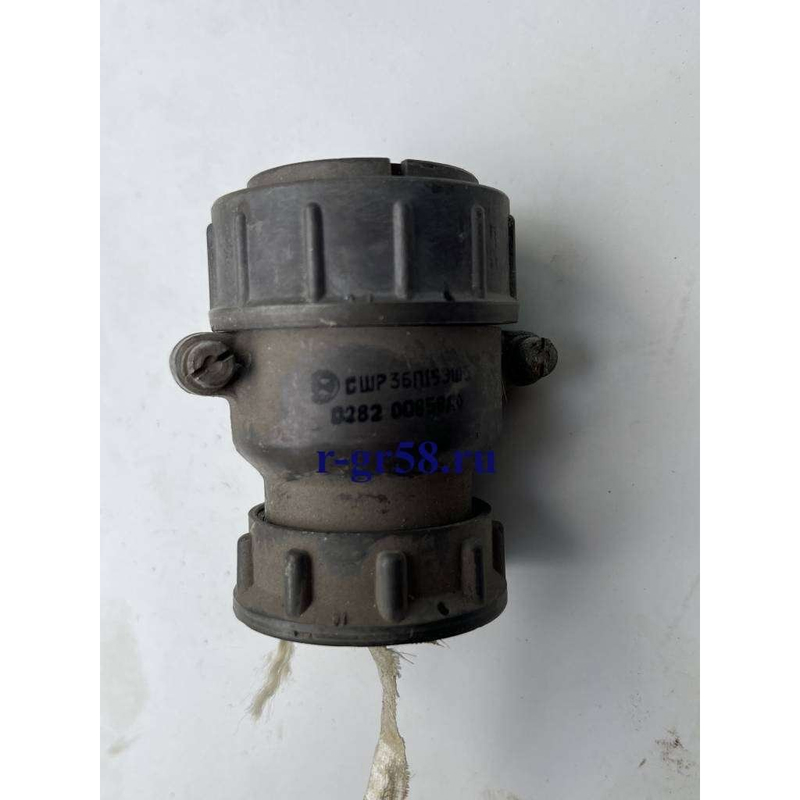

СШР36У1ЭШ — кабельная розетка серии СШР с угловым патрубком, предназначенная для надёжного электрического соединения в промышленных системах. Изделие относится к цилиндрическим низкочастотным соединителям условного размера корпуса 36 и применяется там, где требуется передача сигнала и питания через разъёмное сочленение с фиксацией резьбой.

Розетка рассчитана на объёмный механический монтаж и не имеет уплотнительной втулки, то есть герметичность конструкции не обеспечивается. Это определяет область применения: соединение должно работать в условиях, где не предъявляется требование к влагозащите корпуса.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава с оксидированием, изолятор изготовлен из чёрного бакелита. Метод сочленения — резьбовой, с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей. Контакты извлекаемые, выполнены из латуни с серебряным покрытием и рассчитаны на пайку.

Розетка оснащена угловым патрубком (У) с гайкой для экранированного кабеля (ЭШ), что позволяет организовать ввод кабеля под углом и обеспечить экранирование. Габаритные размеры составляют около 79,1 на 45,5 на 68,9 мм, диаметр корпуса — 45,5 мм, шаг резьбы накидной гайки — M39 на 1,5 мм.

Электрические параметры

Соединитель содержит 15 контактов диаметром 2,5 мм в сочетании «5». Заявленные рабочие параметры следующие:

• рабочий ток — до 22,5 А на контакт;
• рабочее напряжение — до 850 В;
• рабочая частота — до 3 МГц;
• тип соединителя — цилиндрический низкочастотный, условный размер корпуса 36.

Условия эксплуатации

Климатическое исполнение — УХЛ. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 85 градусов Цельсия, при относительной влажности до 98 процентов и атмосферном давлении от 1,33 умноженное на 10 в минус четвёртой степени до 50,6 умноженное на 10 в четвёртой степени паскаля.

По механическим воздействиям розетка выдерживает вибрацию в диапазоне от 5 до 2000 Гц с ускорением 30 g, удары до 500 g и акустические шумы уровнем 170 dB.

Ресурс и хранение

1. Ресурс сочленений-расчленений — 500 циклов.
2. Наработка — не менее 1000 часов.
3. Срок хранения — до 25 лет.

Приёмка

Товар поставляется с приёмкой «5». Артикул изделия — 8494, категория — СШР36, производитель — Коннектор.
