Назначение и область применения

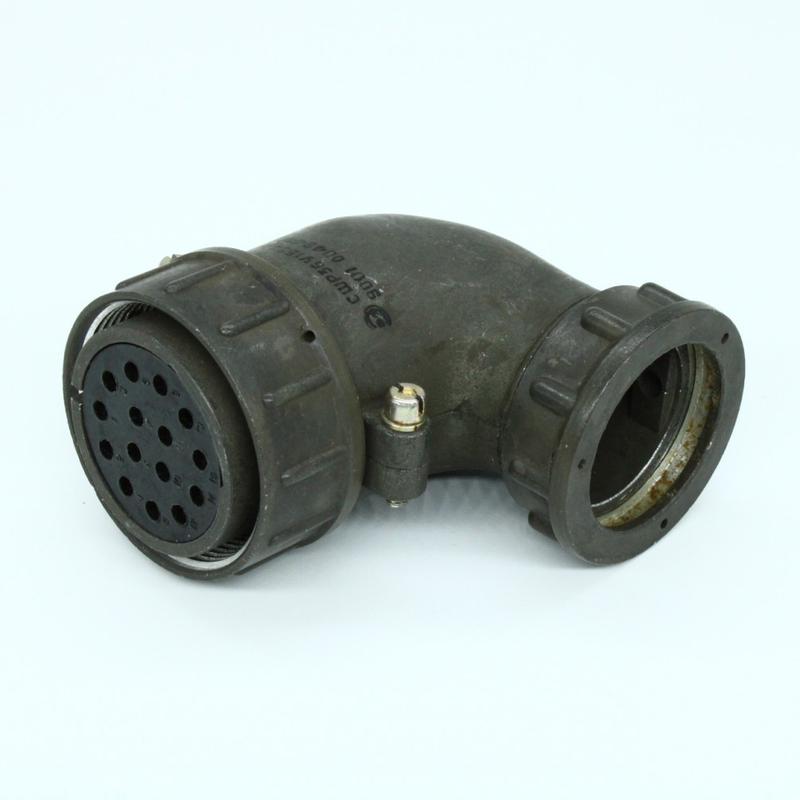

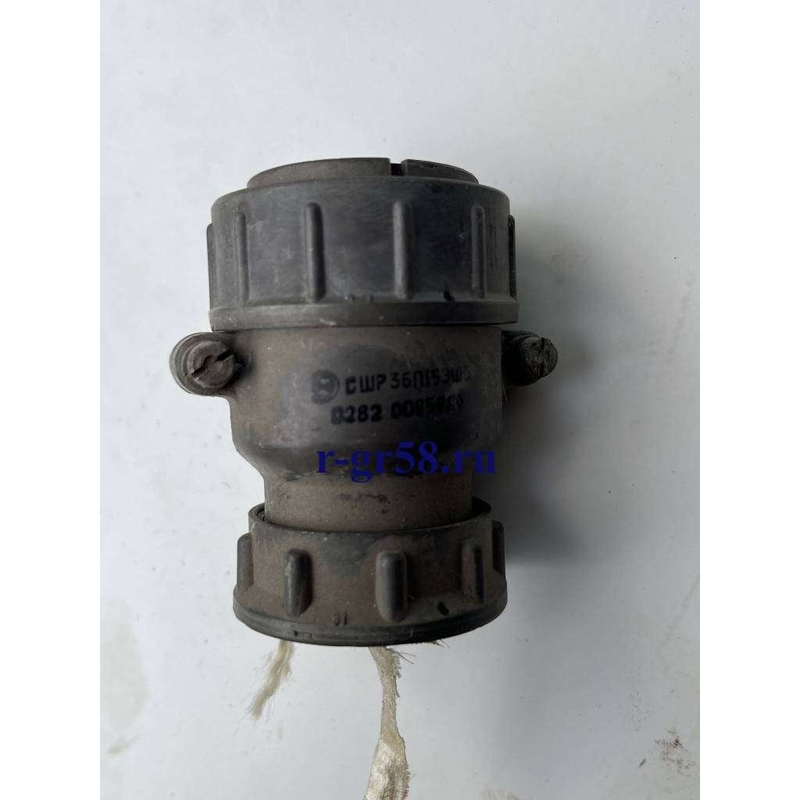

СШР36У1ЭШ представляет собой цилиндрический низкочастотный соединитель в виде розетки, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает надёжное разъёмное соединение экранированных кабелей с корпусами приборов, блоками питания, измерительными комплексами и другим оборудованием, где требуется стабильная передача сигналов и подача электропитания.

Соединитель ориентирован на применение в стационарной и возимой аппаратуре, эксплуатируемой в умеренных и холодных климатических зонах. Благодаря угловому патрубку розетка удобна для монтажа в ограниченном пространстве, когда подвод кабеля выполняется под прямым углом к оси ответной части. Исполнение с экранированием позволяет минимизировать влияние внешних электромагнитных помех и сохранять качество передаваемого сигнала.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР36У1ЭШ содержит полную информацию о конструктивном исполнении соединителя:

• СШР — соединитель цилиндрический низкочастотный;
• 36 — условный размер корпуса;
• У — наличие углового патрубка;
• 1 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка.

Корпус розетки цилиндрической формы обеспечивает механическую прочность и защиту контактной группы. Угловой патрубок упрощает прокладку кабеля и снижает механические нагрузки на место ввода. Исполнение для экранированного кабеля подразумевает возможность подключения экранирующей оплётки непосредственно к корпусу соединителя, что повышает помехозащищённость всей линии связи.

Технические характеристики

Электрические параметры соединителя напрямую зависят от диаметра применяемых контактов. Рабочий ток составляет до 10 А для контактов диаметром 1,5 мм, до 25 А для контактов диаметром 2,5 мм и до 50 А для контактов диаметром 3,5 мм. Благодаря такому диапазону нагрузочной способности розетка может использоваться как в сигнальных цепях, так и в силовых линиях питания аппаратуры.

Максимальное рабочее напряжение постоянного тока достигает 850 В. Сопротивление изоляции — не менее 5000 МОм, что гарантирует малые токи утечки и стабильную работу даже при повышенной влажности и загрязнении поверхности изоляторов.

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Конструкция рассчитана на одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с². Такая устойчивость к механическим нагрузкам позволяет применять розетку в аппаратуре, подверженной тряске и вибрационным воздействиям.

Условия эксплуатации и надёжность

Изделие предназначено для эксплуатации в климатическом исполнении УХЛ, что охватывает умеренный и холодный климат. Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом соединитель сохраняет заявленные электрические и механические характеристики. Допускается работа при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Па, что подтверждает пригодность для использования в условиях разреженной атмосферы и на больших высотах.

Соединитель рассчитан на работу в цепях переменного тока с частотой до 3 МГц. Срок сохраняемости составляет 15 лет. Минимальная наработка — не менее 1000 часов, а допустимое число сочленений-расчленений достигает 500 циклов, что обеспечивает длительный срок службы при регулярном обслуживании и перекоммутации аппаратуры.

Артикул изделия — 8495. Категория — СШР36.
