Назначение

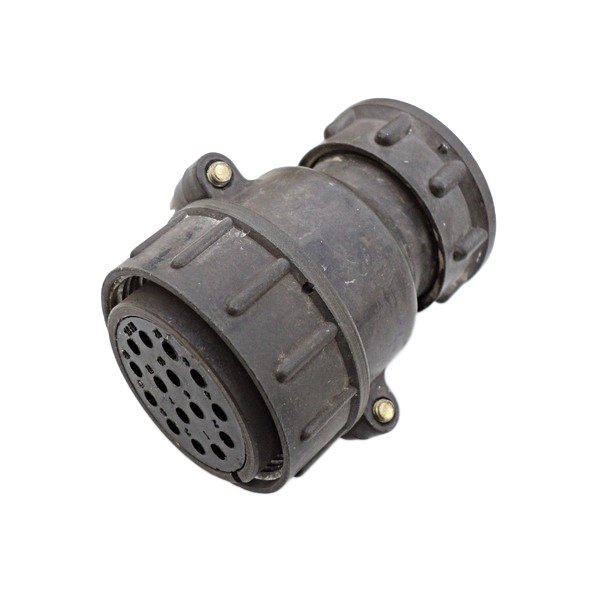

СШР36У15ЭШ5 — кабельная цилиндрическая розетка серии СШР производства предприятия «Элекон». Изделие предназначено для организации низкочастотных электрических соединений в аппаратуре промышленного и специального назначения. Розетка применяется там, где требуется надёжная коммутация цепей управления, питания и сигнализации в составе кабельных сборок и блоков.

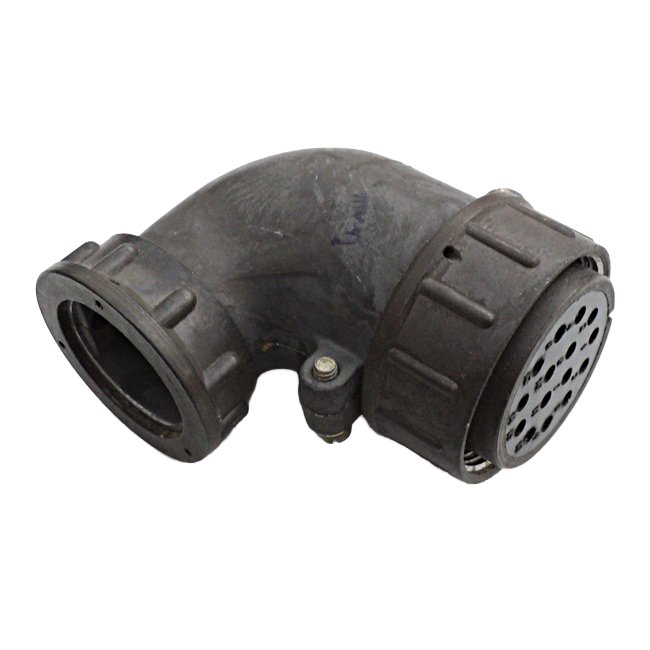

Артикул позиции — 80071, категория — СШР36. Разъём относится к негерметичному исполнению и оснащён угловым патрубком для ввода кабеля, что упрощает монтаж в стеснённых условиях и позволяет направлять жгут под углом к оси соединения.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 15.
• Диаметр гнёзд контактов — 2,5 мм.
• Материал контактов — латунь, покрытие — серебро.
• Максимальное рабочее напряжение — до 850 В.
• Максимальный ток на один контакт — 22,5 А.
• Общий ток на разъём может достигать порядка 250 А.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава А‑22 с покрытием методом оксидирования, цвет корпуса — серый.
• Изолятор — бакелит чёрного цвета.
• Тип соединения — резьбовое, шаг резьбы накидной гайки M39×1,5 мм.
• Исполнение — кабельное, низкочастотное, цилиндрическое, негерметичное, с угловым патрубком.
• Ресурс — около 500 сочленений‑расчленений.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Климатическое исполнение — УХЛ.
• Изделие выдерживает вибрацию, ударные нагрузки и акустические шумы, характерные для жёстких промышленных и специальных условий эксплуатации.

Применение

Розетка СШР36У15ЭШ5 востребована в составе промышленного оборудования, испытательных стендов, систем управления и специальной аппаратуры. Она обеспечивает разъёмное соединение кабельных линий с фиксацией накидной гайкой, что снижает риск самопроизвольного расчленения при вибрации.

Благодаря широкому температурному диапазону и стойкости к механическим воздействиям изделие подходит для эксплуатации в неотапливаемых помещениях, на открытых площадках и в подвижных установках. Серебряное покрытие контактов способствует стабильному переходному сопротивлению при частых коммутациях, а 15 контактов позволяют передавать как силовые, так и сигнальные цепи в одном соединении.

При монтаже следует учитывать негерметичное исполнение: розетка не предназначена для работы при прямом воздействии воды и требует защиты от попадания влаги и пыли в зоне установки. Совместимость с ответными частями определяется типом разъёма серии СШР36 и резьбой M39×1,5 мм.
