Назначение

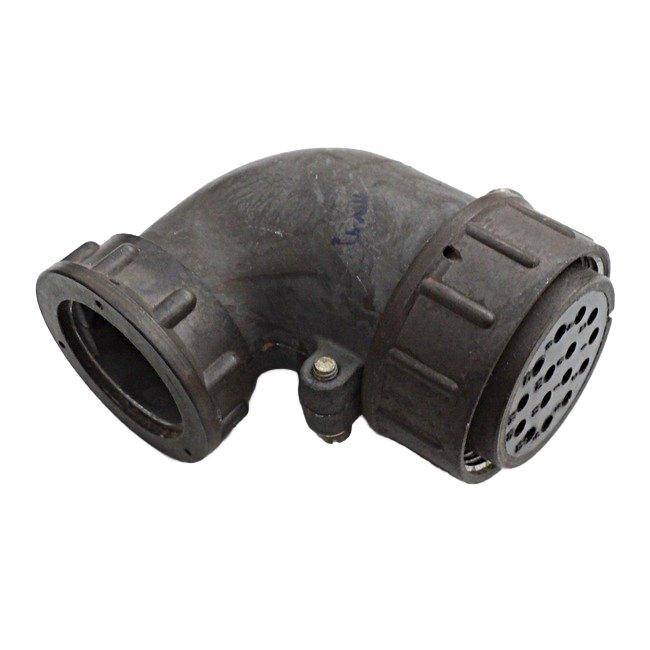

СШР36У15ЭШ5 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется в составе кабельных сборок и обеспечивает сочленение с ответными блочными вилками, формируя разъемное электрическое соединение для передачи сигналов и питания между блоками аппаратуры.

Конструктивные особенности и технические характеристики

Розетка имеет 15 контактов диаметром 2,5 мм (сочетание «5»), корпус условного размера 36 и угловой патрубок с гайкой «Э», предназначенный для экранированного кабеля. Конструкция оснащена резьбовым сочленением с шагом накидной гайки M39 на 1,5 мм, одношпоночной поляризацией и методом монтажа пайкой с объемной механической фиксацией.

Максимальный рабочий ток на контакт достигает 22,5 А, а на весь разъем — 250 А при напряжении до 850 В. Сопротивление контактов не превышает 1 мОм. Контакты выполнены из латуни с серебряным покрытием, изолятор — из черного бакелита, корпус — из алюминиевого сплава с оксидированием (серый цвет).

Габаритные размеры составляют 79,1 на 45,5 на 68,9 мм, диаметр корпуса — 45,5 мм. Розетка взаимосочленяется с блочными вилками СШРГ и аналоговыми сериями, в том числе 2РТТ.

Основные параметры

• Количество контактов: 15, диаметр 2,5 мм
• Условный размер корпуса: 36
• Исполнение патрубка: угловой, с гайкой «Э» для экранированного кабеля
• Тип сочленения: резьбовое, накидная гайка M39 на 1,5 мм
• Поляризация: одношпоночная
• Монтаж: пайка с объемной механической фиксацией
• Материал контактов: латунь с серебряным покрытием
• Материал изолятора: черный бакелит
• Материал корпуса: алюминиевый сплав с оксидированием

Условия эксплуатации

Соединитель рассчитан на климатическое исполнение УХЛ с рабочим диапазоном температур от минус 60 до плюс 85 градусов Цельсия, влажностью до 98 процентов при температуре плюс 25 градусов Цельсия и давлением от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени Паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 5 до 2000 Гц с ускорением 30 g, акустические шумы уровнем 170 децибел, удары с ускорением до 500 g. Ресурс составляет 500 сочленений, наработка — 1000 часов, срок хранения — до 25 лет.

Применение и приемка

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется стойкость к вибрациям, ударам, широкому диапазону температур и пониженному давлению. Изделие используется в составе кабельных соединений с экранированным кабелем и совместимо с ответными частями серий СШРГ и 2РТТ.

Приемка изделия — «5», год выпуска — 92. Артикул товара: 41084. Категория: СШР36.
