Назначение соединителя СШР36У15ЭГ5

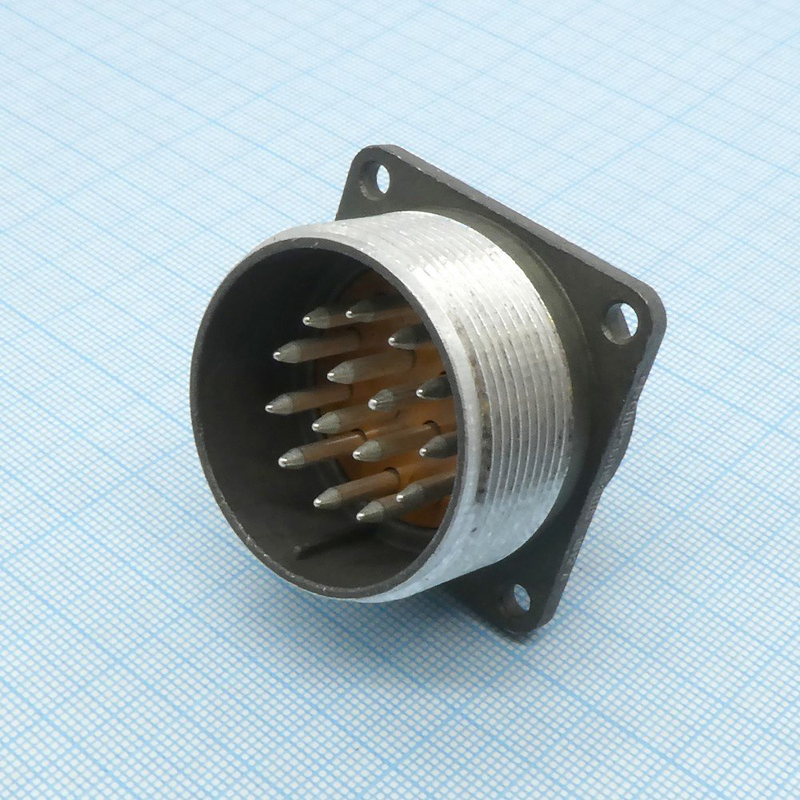

Соединитель СШР36У15ЭГ5 представляет собой цилиндрический низкочастотный негерметичный разъём вилочного типа, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории СШР36 и применяется для блочного соединения в составе радиоаппаратуры, измерительных приборов и другого электронного оборудования, где требуется надёжное разъёмное контактное соединение. Сочленение вилки с ответной розеткой осуществляется при помощи резьбы, что обеспечивает стабильную фиксацию и защиту от самопроизвольного разъединения в условиях вибрации и механических воздействий. Поляризация корпусов выполнена по одношпоночной схеме, исключающей неправильное соединение.

Подтверждённые технические особенности

Соединитель СШР36У15ЭГ5 характеризуется следующими параметрами, подтверждёнными технической документацией и каталожными данными:

• Количество контактов: 15.
• Диаметр контактов: 1 мм с серебряным напылением.
• Максимальная токовая нагрузка на одиночный контакт: 35 А; в ряде источников рабочий ток указывается как 20 А.
• Сопротивление контактов: не более 1,3 мОм; по другим данным — не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500 циклов.
• Интервал рабочих температур: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия; для определённых условий допускается верхний предел плюс 80 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: до 25 лет.

Конструкция вилки предусматривает наличие углового патрубка для кабеля, что отражено в обозначении буквой «У». Материал корпуса — алюминиевый сплав, материал вставки — карболит. Приёмка изделия осуществляется по категории «ОТК», что подтверждает прохождение заводского контроля качества на соответствие установленным техническим требованиям.

Конструктивное исполнение и совместимость

Вилка СШР36У15ЭГ5 относится к разъёмам, которые могут использоваться как в приборном, так и в кабельном исполнении. Угловой патрубок обеспечивает удобный вывод кабеля под прямым углом относительно оси сочленения, что позволяет оптимизировать компоновку аппаратуры при ограниченном монтажном пространстве. Резьбовое сочленение гарантирует плотное прилегание контактных пар и стабильность электрических характеристик на протяжении всего срока эксплуатации. Одношпоночная поляризация исключает ошибки при подключении, что особенно важно при обслуживании многоконтактных систем.

Применение

Соединители СШР36У15ЭГ5 находят применение в радиоэлектронной аппаратуре, измерительных комплексах, блоках питания и коммутационных устройствах, где необходима передача сигналов и рабочих токов при умеренных и повышенных нагрузках. Благодаря серебряному напылению контактов обеспечивается низкое переходное сопротивление и высокая коррозионная стойкость контактных поверхностей. Изделие сохраняет работоспособность в широком диапазоне температур, что позволяет использовать его как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, эксплуатируемой в сложных климатических условиях. Диапазон рабочих частот до 3 МГц и допустимое напряжение до 850 В делают соединитель универсальным решением для низкочастотных цепей управления, сигнализации и электропитания.
